Revit模型中的每一個圖元，都有一個唯一標識符，我們稱之為Element ID。在Revit界面上操作時，一般不需要關心這件事。但是如果在API或者Dynamo中操作Revit，靈活運用Element ID可以讓很多操作變得簡單。

基本概念

Element ID是一個整數，并且會不斷地往上增長。新創建的圖元，ID一定比之前創建的圖元要大。圖元在創建時就會被賦予ID，并且在生命周期中保持穩定。也就是 說，保存文件之后再打開，ID是不會變的。唯一的例外是如果開啟了協同工作模式，新創建的圖元在同步到中心文件過程中可能會改變ID。但是一旦進入中心文 件，以后再也不會被改變了。

如何獲取ID

在“管理”選項卡下，有個“查詢”面板。

我們可以使用“選擇項的ID”命令顯示當前選中圖元的ID。如果選中的是多個圖元，ID會用逗號分隔。

反過來，我們也可以使用“按ID選擇”，輸入ID在Revit中選中相應的物體。如果要選中多個物體，同樣可以用逗號分隔，一次輸入多個ID。

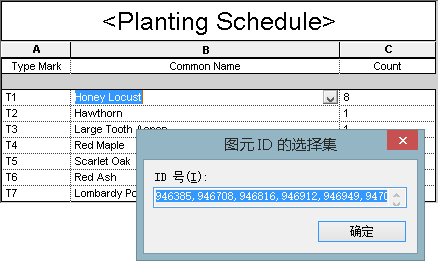

我們知道，Revit中除了普通的工作視圖，其它視圖里也可以對圖元進行操作，典型的如明細表視圖。其實，在明細表視圖中選中一行，等于是選中了對應的圖元。

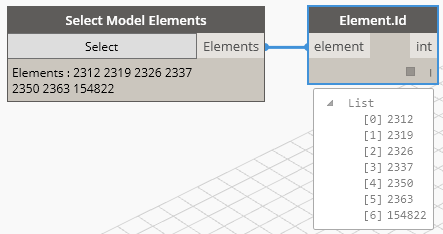

在Dynamo中，我們有Element.Id運算器，可以從一組圖元中抽取出ID。

Dynamo中對ID的操作

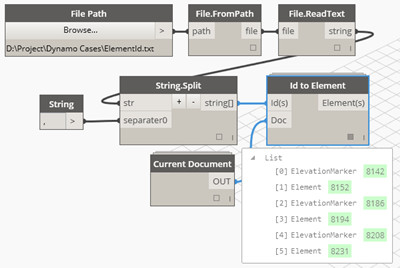

如果我們由一組用逗號分隔的ID，保存在一個文本文件里，那么下面的Dynamo項目就可以把ID分離出來，并且取出對應的項目中的圖元。

當然，有了圖元對象之后，我們就可以對它們進行各種后續操作了(比如讀取數據，修改參數等)
