      CAD教程 | 如何使用CAD繪制邊長為30的正六邊形

      發布于:2024-11-07 07:30:02

      BIM中文網

      更多

      本文將詳細介紹如何使用CAD繪制邊長為30的正六邊形。CAD(計算機輔助設計)是一種利用計算機軟件輔助進行繪圖、設計和分析的技術。通過CAD軟件,我們可以輕松地繪制各種圖形,包括正六邊形。

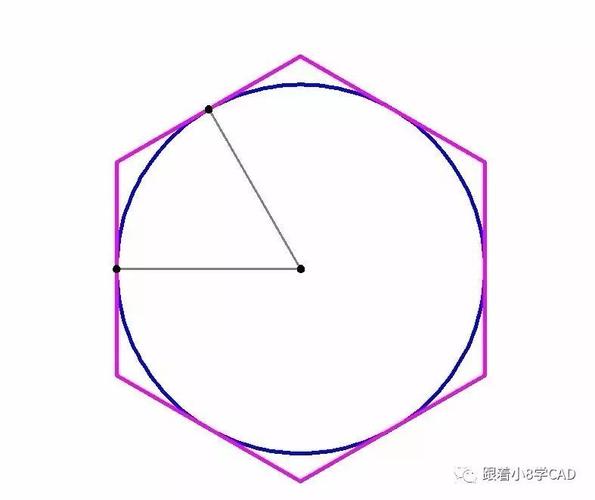

      如何使用CAD繪制邊長為30的正六邊形 - BIM,Reivt中文網

      步驟一:準備工作

      在使用CAD繪制正六邊形之前,首先需要準備好繪圖所需的工具和材料。首先,確保你已經安裝了一款CAD軟件,例如AutoCAD、Solidworks或SketchUp。這些軟件都提供了豐富的繪圖工具和功能,非常適合各種繪圖需求。

      如何使用CAD繪制邊長為30的正六邊形 - BIM,Reivt中文網

      步驟二:創建新的繪圖文件

      打開CAD軟件后,點擊“文件”菜單,在下拉菜單中選擇“新建”或“創建新文件”。然后,選擇適合繪制正六邊形的單位和比例尺,通常選擇米或毫米作為單位,根據需要設置合適的比例尺。點擊“確定”按鈕創建新的繪圖文件。

      步驟三:繪制正六邊形

      繪制正六邊形的關鍵是確定邊長為30。根據正六邊形的性質,我們知道正六邊形是由六個相等長度的邊和六個相等的內角組成的。在CAD軟件中,我們可以利用直線工具和角度工具來繪制正六邊形。

      首先,選擇直線工具,在CAD軟件的繪圖界面上點擊一點,表示正六邊形的一個頂點。然后,按住鼠標左鍵,拖動鼠標,在繪圖界面上繪制出一個邊長為30的線段。這個線段將成為正六邊形的一個邊。

      步驟四:復制邊

      在繪制正六邊形時,我們只需要繪制一個邊,然后復制該邊并旋轉得到其他的邊。在CAD軟件中,復制和旋轉可以通過命令或工具實現。

      首先,選中繪制的邊,然后選擇復制工具。在復制工具中,選擇從一個端點復制到另一個端點的方式。然后,選中復制的起始點和目標點,點擊“確定”按鈕完成復制。這樣,我們就復制了一個邊,并得到了正六邊形的兩個邊。

      步驟五:旋轉邊

      通過復制邊的方式,我們得到了正六邊形的兩個邊。現在,我們需要將這兩個邊進行旋轉,得到其他的四個邊。

      選中一個已經復制的邊,選擇旋轉工具,然后選擇旋轉的中心點。對于正六邊形,中心點可以選擇兩個相鄰邊的交點。然后,選擇需要旋轉的角度,角度應為60度(360度除以正六邊形的邊數)。點擊“確定”按鈕完成旋轉。這樣,我們就得到了正六邊形的另外四個邊。

      步驟六:連接邊

      通過復制和旋轉的方式,我們已經得到了正六邊形的所有的邊。現在,我們需要通過連線的方式將這些邊連接起來,形成一個完整的正六邊形。

      選擇直線工具,從第一個頂點開始,依次連接相鄰的頂點。在CAD軟件中,通過點擊一點,然后點擊另一點,即可繪制一條直線。重復這個過程,直到將所有的相鄰頂點連接起來。最后,點擊“完成”按鈕,正六邊形就繪制完成了。

      總結

      通過以上步驟,我們成功地使用CAD繪制了一張邊長為30的正六邊形。CAD軟件提供了豐富的繪圖工具和功能,使得我們能夠快速、準確地繪制各種圖形。掌握CAD繪圖技巧,可以在設計和工程領域中發揮重要的作用。
