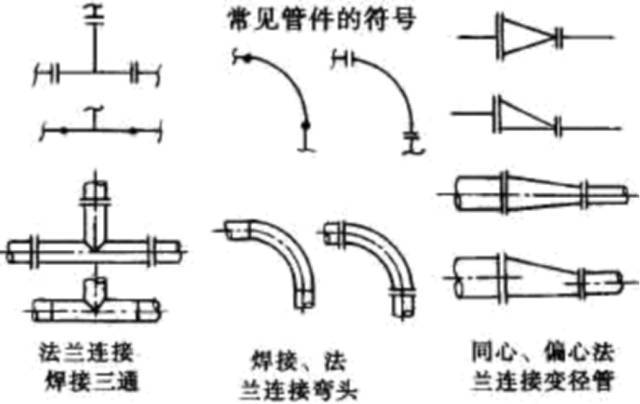

本文將詳細介紹CAD繪制偏心異徑管圖例的方法。偏心異徑管,又稱為異徑承插管,是一種常用于管道系統中的連接管件。它由兩個不同直徑的管道組成,其中一個管道的中心軸線不與另一個管道的中心軸線重合,形成了偏心連接。在管道系統的設計和施工中,偏心異徑管的繪制是一個重要的環節。通過CAD軟件的利用可以快速準確地繪制出偏心異徑管的圖例,方便工程師和設計師進行進一步的分析和計算。
在開始繪制偏心異徑管圖例之前,需要進行一些準備工作。
首先,準備CAD軟件。目前市面上有很多種CAD軟件可供選擇,如AutoCAD、SolidWorks等。根據個人的使用習慣和技術需求選擇一個合適的CAD軟件。
其次,準備管道相關的圖紙和數據。在繪制偏心異徑管圖例之前,需要了解管道系統的設計和布置情況,包括管道的直徑、長度、連接方式等。這些數據可以通過施工圖紙、工程設計說明書等途徑獲取。
繪制偏心異徑管圖例的過程主要包括以下幾個步驟。
在CAD軟件中,選擇繪圖工具,繪制出兩個管道的基本圖形。根據管道的直徑和長度,在繪圖界面上選擇合適的比例進行繪制。可以使用線段工具繪制出兩個管道的直線段,也可以使用圓形工具繪制出管道的橫截面圖形。
根據管道的偏心距和偏心方向,在繪圖界面上繪制出偏心距線。偏心距是指一個管道中心軸線與另一個管道中心軸線的距離。偏心距線通常在兩個管道的中心軸線上方或下方繪制,以示意出管道的偏心連接。
在繪制過程中,需要繪制出管道的尺寸標注,以便后續的計算和分析。尺寸標注可以包括管道的直徑、長度、偏心距等信息。在CAD軟件中,可以使用標注工具繪制出合適的尺寸標注線,并添加相應的文字說明。
在基本圖形和尺寸標注繪制完成后,可以根據需要添加一些細節。比如,可以添加管道的顏色和紋理,以提高圖例的可視化效果。可以添加管道的支撐方式,以展示管道的布置和支持結構。可以添加其他相關的標志和圖形,以便于工程師和設計師理解和識別。
完成繪制后,需要對圖例進行檢查和修改。可以檢查圖例的準確性和完整性,確保繪制的管道圖例符合實際的設計和施工要求。如果有需要,可以對圖例進行修正和優化,以提高其可讀性和可用性。
通過CAD軟件的利用,可以快速準確地繪制出偏心異徑管圖例。繪制偏心異徑管圖例的過程主要包括繪制基本圖形、繪制偏心距線、繪制尺寸標注、添加細節、檢查和修改等步驟。繪制的圖例可以為工程師和設計師提供重要的參考和依據,方便他們進行管道系統的設計和施工。
