本文將介紹如何在CAD中創建塊。
步驟一：選擇適當的圖形
在CAD軟件中創建塊之前，首先需要選擇適當的圖形。可以通過繪制自己的圖形，或者從CAD庫中選擇一個現有的圖形。確保所選的圖形是你想要創建成塊的對象。
步驟二：創建塊定義

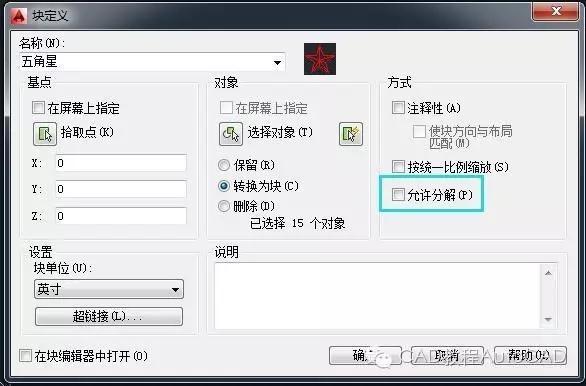

一旦選擇了適當的圖形，就可以開始創建塊定義。在CAD軟件中，使用“BLOCK”命令來創建塊。可以通過以下幾種方法之一來調用“BLOCK”命令：

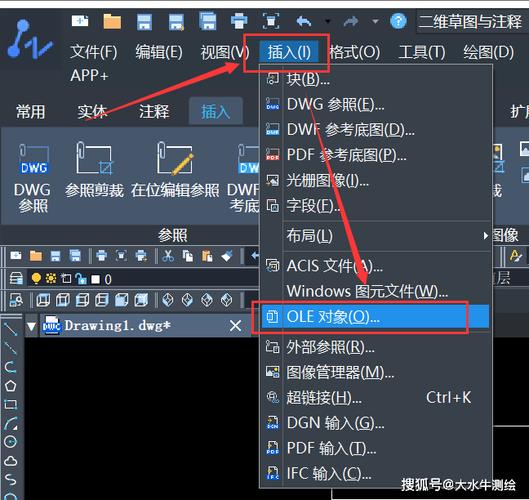

- 在CAD界面上的菜單欄中選擇“插入” - “塊” - “創建塊”。
- 在CAD界面的命令行中輸入“BLOCK”命令并按下回車鍵。
- 點擊CAD界面上的工具欄中相應的“塊”圖標。
步驟三：指定塊基點
在調用“BLOCK”命令后，CAD軟件會要求輸入塊基點。塊基點是塊的插入點，也可以理解為塊的原點。根據需要，可以在圖形中選擇任何一個點作為塊基點。輸入塊基點的坐標，或者使用CAD軟件提供的捕捉工具來選擇一個點。
步驟四：指定塊屬性
除了塊基點，還可以為創建的塊定義指定其他屬性。這些屬性可以是名稱、描述、旋轉角度、縮放比例等。根據需要，可以根據CAD軟件的指示，在命令行中輸入相應的屬性值。
步驟五：選擇圖形并確認創建塊
在指定塊屬性后，CAD軟件會要求選擇圖形。根據需要，可以選擇一個或多個圖形來創建塊。可以使用CAD軟件提供的選擇工具來選擇圖形。選擇完成后，按下回車鍵以確認選擇，并完成塊的創建。
步驟六：保存塊定義
一旦塊定義創建完成，可以選擇將其保存到CAD庫中以供以后使用。在CAD軟件中，使用“SAVE”命令來保存塊定義。可以通過以下幾種方法之一來調用“SAVE”命令：
- 在CAD界面上的菜單欄中選擇“文件” - “保存塊”。
- 在CAD界面的命令行中輸入“SAVE”命令并按下回車鍵。
- 點擊CAD界面上的工具欄中相應的“保存塊”圖標。
步驟七：插入塊
一旦塊定義保存完成，可以隨時在CAD中插入該塊。在CAD軟件中，使用“INSERT”命令來插入塊。可以通過以下幾種方法之一來調用“INSERT”命令：
- 在CAD界面上的菜單欄中選擇“插入” - “塊” - “插入塊”。
- 在CAD界面的命令行中輸入“INSERT”命令并按下回車鍵。
- 點擊CAD界面上的工具欄中相應的“插入塊”圖標。
在調用“INSERT”命令后，可以根據需要選擇并插入已保存的塊定義。根據CAD軟件的指示，在命令行中輸入插入點的坐標，并根據需要指定其他屬性值。確認設置后，按下回車鍵以完成塊的插入。
總結
通過以上步驟，在CAD軟件中創建塊是相對簡單的。選擇適當的圖形，創建塊定義，指定塊基點和屬性，選擇圖形并確認創建，保存塊定義，最后插入塊。這些步驟將幫助你在CAD中成功創建塊。
