在CAD軟件中，設置對象捕捉功能可以幫助您更準確地選擇和編輯CAD對象。下面是一些設置CAD對象捕捉功能的方法：
1.打開CAD軟件：首先，打開您的CAD軟件并加載您要編輯的CAD圖紙。
2.啟用對象捕捉：在CAD軟件的菜單欄或工具欄中找到“對象捕捉”選項，通常可以在“繪圖”或“設置”選項中找到。點擊該選項，以啟用對象捕捉功能。

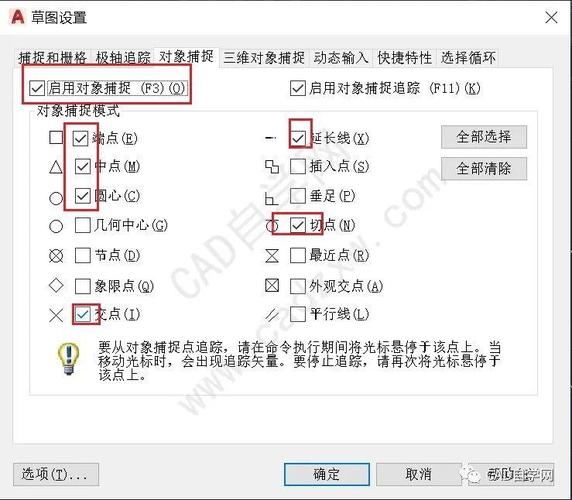

3.選擇對象捕捉類型：CAD軟件通常支持多種對象捕捉類型，如吸附點、端點、中點、插入點、垂足等。您可以在“對象捕捉”選項中選擇需要的對象捕捉類型。選擇一個或多個對象捕捉類型，以便在編輯CAD對象時更準確地捕捉到所需的點。
4.調整對象捕捉設置：某些CAD軟件允許您調整對象捕捉的一些參數，如捕捉距離、捕捉提示、捕捉角度等。您可以根據需要調整這些設置，以便更好地適應您的CAD繪圖需求。
5.使用對象捕捉功能：啟用對象捕捉后，您可以開始使用它來選擇和編輯CAD對象。當您鼠標指針接近對象時，CAD軟件會自動捕捉到最接近的對象捕捉點，并將其用虛線或其他方式顯示出來。您可以在需要添加、修改或刪除CAD對象時使用對象捕捉功能。
6.禁用對象捕捉：在完成CAD對象的編輯后，您可以選擇禁用對象捕捉功能，以便在繼續進行其他操作時不受其干擾。通過再次點擊“對象捕捉”選項或將其關閉，即可禁用對象捕捉功能。
通過設置CAD對象捕捉功能，您可以更加精確地選擇和編輯CAD對象，提高繪圖的效率和準確性。
