本文主要介紹了在CAD中旋轉圖形的方法和優化提示。對于CAD繪圖來說，圖形的旋轉是一個常見且重要的操作，可以用于調整圖形的方向或角度，使其更符合設計需求。通過本文的介紹，讀者將能夠熟練掌握CAD中旋轉圖形的技巧，并了解一些優化提示，以提高工作效率。

1. 使用旋轉工具

在CAD軟件中，通常都會有旋轉工具或旋轉命令，可以方便地對圖形進行旋轉操作。具體步驟如下：

步驟1：選擇要旋轉的圖形?？梢允褂眠x擇工具或直接在圖形上點擊進行選擇。

步驟2：點擊旋轉工具或輸入旋轉命令。在CAD的工具欄或命令行中，可以找到旋轉工具或輸入“旋轉”命令。

步驟3：指定基點。在CAD中，旋轉圖形通常需要指定一個基點，即旋轉中心點?？梢栽趫D形上選擇一個點作為基點，也可以直接輸入坐標。

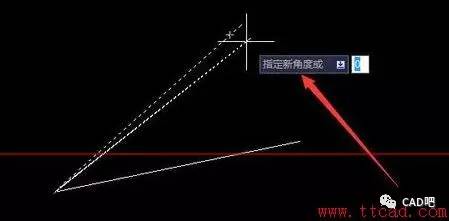

步驟4：指定旋轉角度。在CAD中，可以通過輸入角度值來指定旋轉角度，也可以使用鼠標進行角度調整。

步驟5：完成旋轉操作。確認旋轉角度后，點擊確認按鈕或按下Enter鍵，即可完成旋轉操作。

2. 通過命令行輸入旋轉角度

在CAD中，還可以通過命令行輸入旋轉角度來進行控制。這種方法適用于需要精確指定旋轉角度的情況。

步驟1：選擇要旋轉的圖形。

步驟2：輸入旋轉命令。

步驟3：按照命令行提示，輸入旋轉角度。例如，可以輸入“@45”表示逆時針旋轉45度，或輸入“@-30”表示順時針旋轉30度。

步驟4：指定基點。

步驟5：完成旋轉操作。

3. 使用輔助工具進行旋轉

除了上述方法外，還可以通過一些輔助工具進行圖形的旋轉。例如：

- 使用輔助線：可以先繪制一條輔助線，將其與要旋轉的圖形進行對齊，然后使用旋轉工具對輔助線進行旋轉，最后刪除輔助線。

- 使用矩形框選：可以通過繪制一個矩形框選住要旋轉的圖形，然后使用旋轉工具對整個矩形進行旋轉，從而達到旋轉圖形的目的。

- 使用矩陣旋轉：有些CAD軟件還提供了矩陣旋轉的功能，可以通過指定矩陣參數來進行圖形的旋轉。

優化提示：

1. 鎖定旋轉基點

在CAD繪圖中，旋轉基點是一個非常重要的參數，可以決定圖形旋轉的中心點。在進行圖形旋轉之前，建議先鎖定旋轉基點，以免不小心移動了基點而導致旋轉結果不準確。

2. 使用正交模式進行旋轉

CAD軟件通常都提供了正交模式，可以限制旋轉角度為90度的倍數。在某些情況下，使用正交模式可以更方便地進行圖形旋轉，尤其是在需要進行精確對齊或者進行布局設計時。

3. 復制并旋轉

如果需要對多個圖形進行相同的旋轉操作，可以考慮使用復制并旋轉的技巧。首先復制一個圖形，然后進行旋轉操作，最后將旋轉后的圖形放置到合適的位置。

4. 使用快捷鍵

CAD軟件通常都提供了一些快捷鍵，可以快速進行常用操作。對于圖形旋轉，可以查看CAD軟件的快捷鍵列表，尋找相關的快捷鍵，以提高工作效率。

總結：

通過本文的介紹，讀者可以了解到在CAD中旋轉圖形的幾種常用方法，并了解一些優化提示。在實際操作中，根據具體情況選擇合適的方法進行圖形旋轉，可以提高工作效率，并使得繪圖結果更加符合設計要求。
