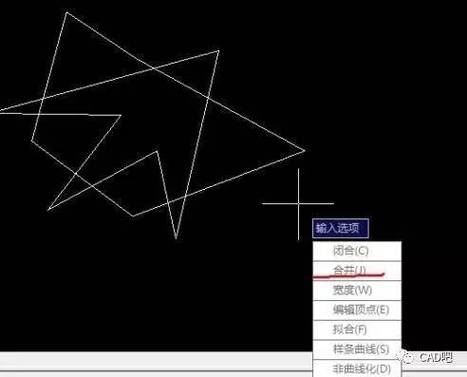

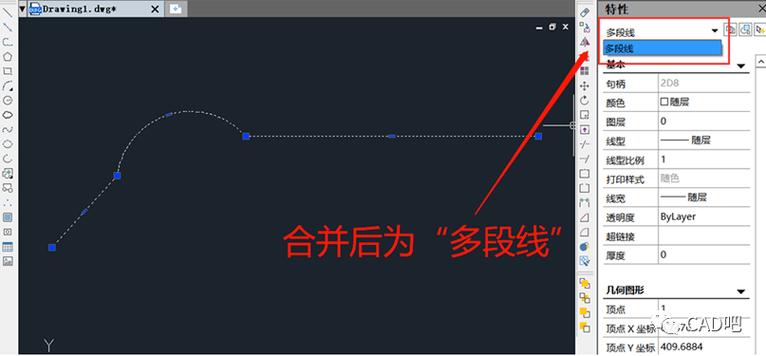

本文介紹了CAD中如何合并分散的線段。在使用CAD軟件進行繪圖設計時，有時我們需要合并多個分散的線段，使其變?yōu)橐粋€連續的線段。這可以提高繪圖的效率，簡化后續的編輯操作。下面將詳細介紹幾種常用的合并線段的方法。
1. 捕捉對齊點
捕捉對齊點是一種常見的合并線段的方法。在CAD軟件中，我們可以通過啟用捕捉功能，使鼠標能夠自動吸附到線段的端點上。首先，選擇一個線段的一個端點作為基準點，然后將鼠標移動到另一個線段的端點附近。當鼠標接近端點時，軟件會自動捕捉到該點并顯示出來，這時只需點擊鼠標左鍵，就可以將兩個線段的端點對齊在一起，形成一個連續的線段。
2. 偏移拐角
偏移拐角是一種適用于拐角處線段合并的方法。當我們需要合并線段拐角處的多個分散線段時，可以通過偏移拐角功能來實現。首先，選擇偏移命令，然后選擇一個拐角處的線段作為基準線段。接下來，指定一個偏移距離，使得偏移線段與基準線段重合。然后，選擇其他需要合并的線段的拐角處，并指定相同的偏移距離。這樣，多個分散的線段就可以合并為一個連續的線段。
3. 剪切粘貼
剪切粘貼是一種適用于不相鄰線段合并的方法。當我們需要合并不相鄰的線段時，可以通過剪切粘貼功能來實現。首先，選擇剪切命令，然后選擇需要剪切的線段。接下來，指定剪切線段的起點和終點，并執行剪切操作。然后，選擇粘貼命令，在需要合并的位置上執行粘貼操作。這樣，多個不相鄰的線段就可以合并為一個連續的線段。
4. 整體偏移
整體偏移是一種適用于多個平行線段合并的方法。當我們需要合并多個平行線段時，可以通過整體偏移功能來實現。首先，選擇整體偏移命令，然后選擇需要合并的線段。接下來，指定一個偏移距離，使得偏移后的線段重合。然后，選擇其他需要合并的線段，并指定相同的偏移距離。這樣，多個平行的線段就可以合并為一個連續的線段。
5. 編輯功能
編輯功能是一種輔助合并線段的方法。在CAD軟件中，我們可以使用編輯功能來修改線段的形狀和位置，從而實現線段的合并。例如，可以使用編輯命令來移動線段的端點，使其和其他線段的端點對齊。同時，還可以使用編輯命令來添加或刪除線段的節點，從而改變線段的形狀。通過靈活運用編輯功能，可以有效地合并分散的線段。
綜上所述，合并分散的線段是CAD繪圖設計中常見的需求之一。通過捕捉對齊點、偏移拐角、剪切粘貼、整體偏移和編輯功能等方法，我們可以有效地合并線段，使其變?yōu)橐粋€連續的線段。這不僅提高了繪圖的效率，還簡化了后續的編輯操作。
