更多在Navisworks中，查看剖面圖是一項非常重要的功能，它幫助用戶更好地理解和分析建筑模型的內部結構。下面將介紹如何使用Navisworks來查看剖面圖。
步驟一：導入建筑模型

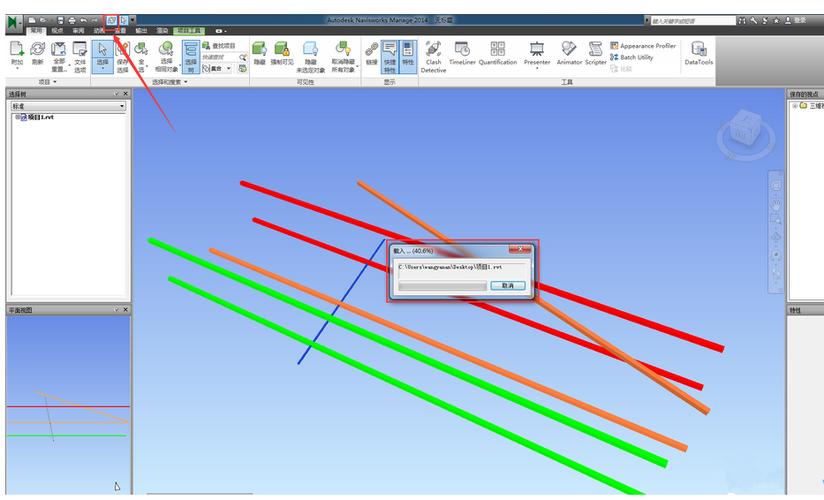

首先，打開Navisworks軟件并導入建筑模型。可以通過單擊“打開”按鈕或拖動模型文件到軟件界面進行導入。導入后，可以選擇顯示模型的特定視圖，例如3D視圖或平面視圖。
步驟二：創建剖面工具
要查看剖面圖，需要創建一個剖面工具。在導航欄上選擇“工具”選項卡，然后選擇“剖面”。在彈出的剖面視圖對話框中，單擊“新建剖面”按鈕。然后，可以選擇剖面的類型，例如水平剖面、垂直剖面或自定義剖面。
步驟三：定義剖面位置
在創建剖面工具后，需要定義剖面的位置。在剖面視圖對話框中，可以使用鼠標在建筑模型上單擊和拖動來定義剖面的位置。剖面可以在模型的任何位置創建，用戶可以根據需要移動和調整剖面的位置。
步驟四：調整剖面參數
在定義剖面的位置后，可以調整剖面的參數。在剖面視圖對話框中，可以設置剖面的深度、寬度和高度等參數。這些參數將決定剖面的大小和范圍。
步驟五：查看剖面圖
完成上述步驟后，可以點擊“確定”按鈕來查看剖面圖。剖面圖將顯示在Navisworks的主界面上。可以使用鼠標滾輪來放大或縮小剖面圖，也可以使用鼠標拖動來移動剖面圖的位置。
步驟六：分析剖面圖
Navisworks還提供了一些分析工具，可以用于進一步分析和理解剖面圖。例如，可以使用“測量工具”來測量剖面圖中的尺寸，以了解建筑模型的具體細節。還可以使用“截圖工具”來捕捉剖面圖，并將其保存為圖片文件。
步驟七：導出剖面圖
最后，如果需要將剖面圖導出并與他人共享，可以使用Navisworks的導出功能。選擇“文件”選項卡，然后選擇“導出”選項來導出剖面圖。可以選擇導出為常見的圖片格式，如JPEG或PNG，也可以選擇導出為PDF文件。
總結起來，Navisworks是一個功能強大的建筑模型查看軟件，它提供了查看剖面圖的功能，幫助用戶更好地理解和分析建筑模型。通過導入建筑模型、創建剖面工具、定義剖面位置、調整剖面參數、查看剖面圖、分析剖面圖和導出剖面圖等步驟，用戶可以輕松地在Navisworks中查看和使用剖面圖。
