本文源自公眾號：安凡BIM
首先我們得先知道，Revit中什么屬于類型參數，什么屬于實例參數？

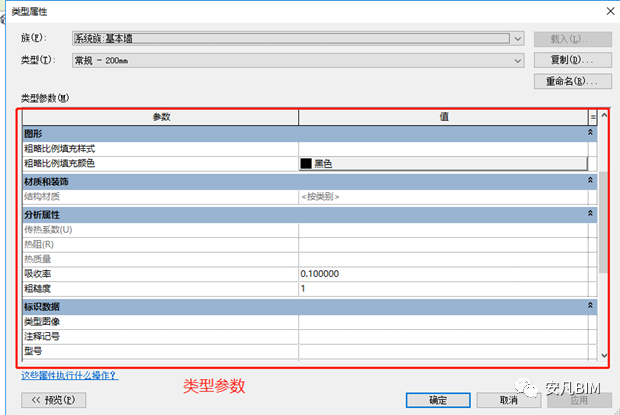

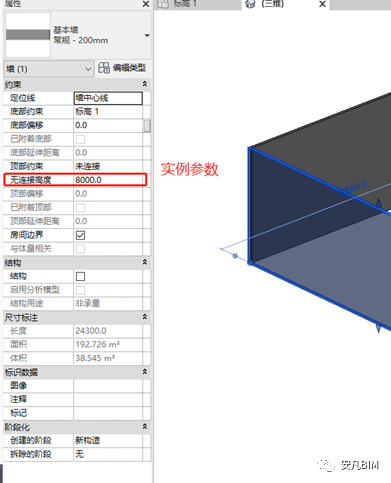

我們通過兩張圖片來給大家說明：
接下來我們進入今天的主題
第一步：選擇模型

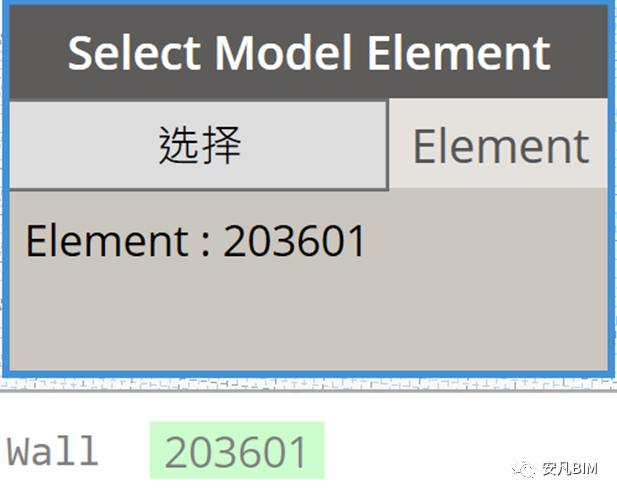

按照Revit—ion— Model Element，選擇 Model Element，然后點擊節點中的選擇按鈕，返回到Revit中選擇模型，此次我們以墻為例。
第二步：設置實例參數

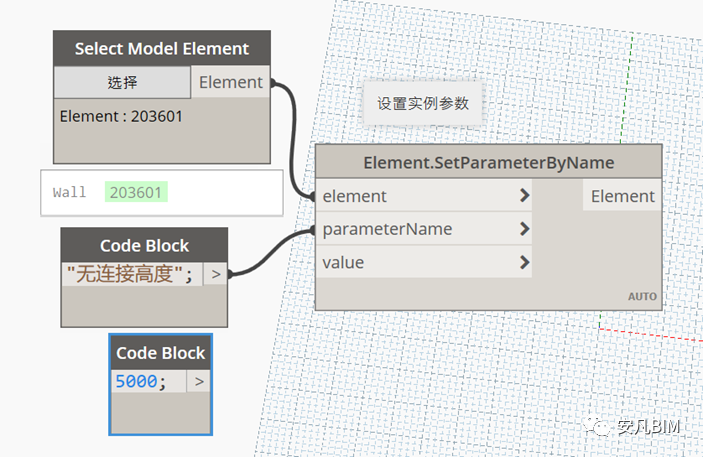

按照Revit—Elements—Element—SetParameterByName,選擇SetParameterByName (設置圖元參數)
Element:輸入一個Revit模型(Revit.Elements.Element)
parameterName:輸入要設置的參數名稱(String)
Value:賦值
備注:Code Block屬于代碼塊可以快速編寫數據，在空白處雙擊即可調用。
當前墻體的無連接高度為8000
當我們把5000連到value上，我們來看看效果
Revit中墻體的無連接高度也變成了5000。
第三步：設置類型參數

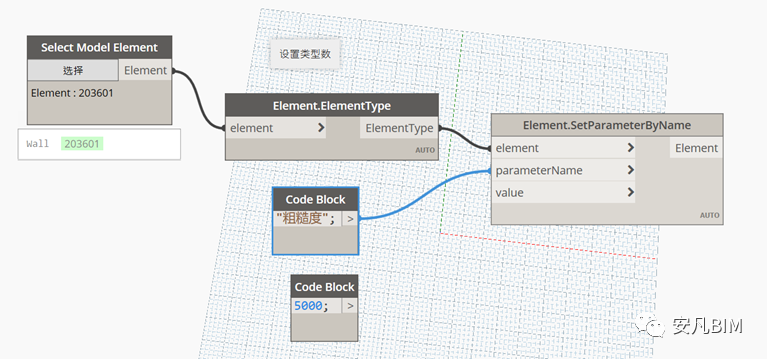

我們獲取模型的類型參數，只需將Element的ElementType傳入Element端口我們按照Revit—Elements—Element—ElementType，選擇ElementType,將其放置在上圖所示的位置即可。
這一步我們就以粗糙度這個類型參數為例，給大家演示。
當我沒有給value賦值默認參數為1，接下來就是見證奇跡的時刻了。

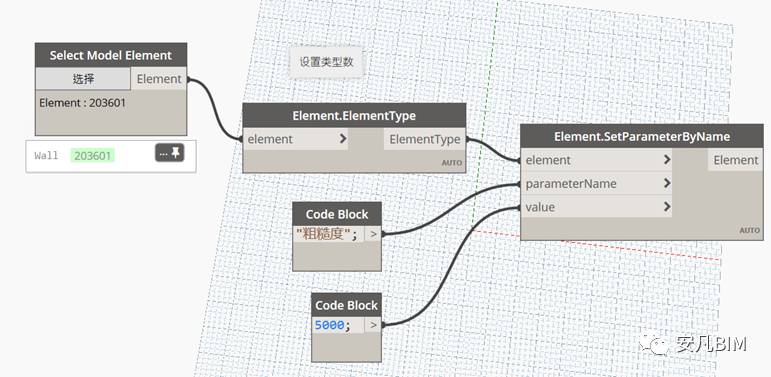

我給value輸入5000，Revit中墻體的粗糙度也變成了5000。
但如果你執意要通過這種方式設置實例參數，給parameterName輸入實例參數名稱，看會發生什么事情？直接報錯未找到該名稱的參數。這就是類型不匹配的原因。
反過來通過第二步的方法設置類型參數亦是如此
第四步：獲取實例參數

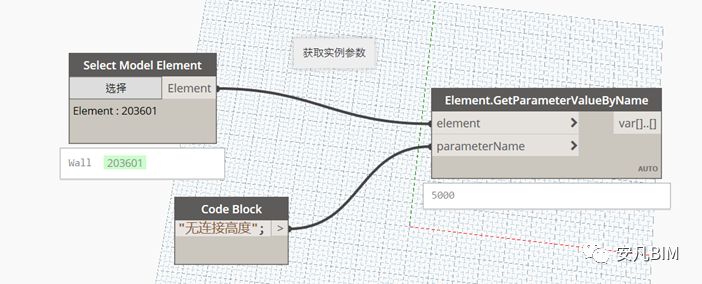

獲取實例參數也是和設置實例參數是一樣的，只需給Element端口傳入選擇的模型，給parameterName端口傳入實例參數名稱即可。
第五步：獲取類型參數
獲取類型參數也是和設置類型參數是一樣的，只需給Element端口傳入選擇的模型的ElementType，給parameterName端口傳入類型參數名稱即可。
