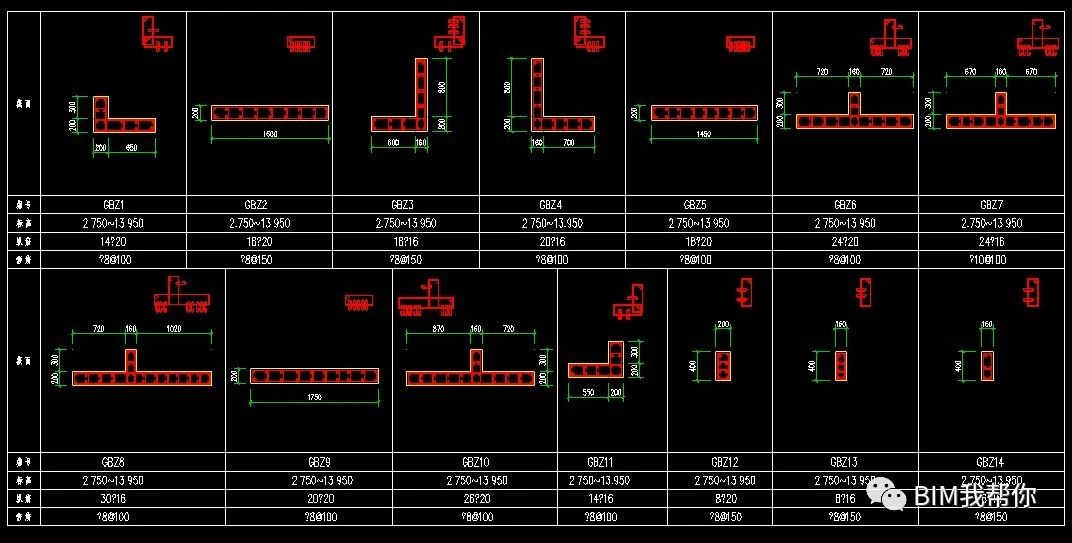

先上一張局部的結構柱表圖
不過一個項目可不是這一張，整個項目一般六到十幾張不等，意味著有幾百個類型要創建。
痛點在于每一個樓層的柱表尺寸形狀都不一樣，即使是標注是一樣。那樣用REVIT來做得創建多少個類型？
現在有DYNAMO后就能輕松解決這個痛點了。
邏輯直接呈上：
CAD柱表圖形內容寫塊，然后導入柱表到REVIT，接著按圖進行。

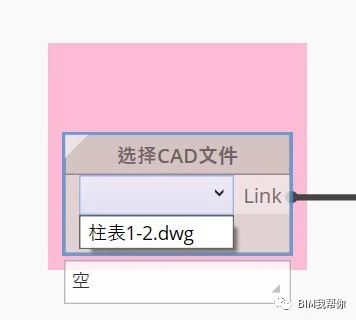

Part1、輸入為選擇CAD文件節點，輸入連接的CAD文件內容

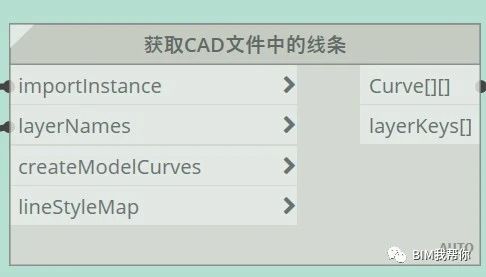

Part2、從獲取的CAD文件輸出線條的節點如下

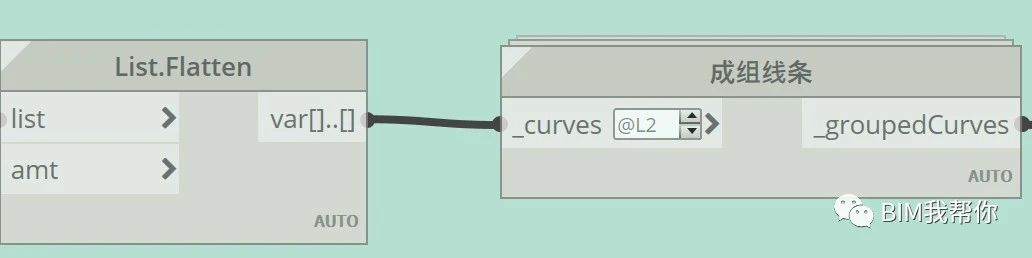

Part3、把得到的線條合并成組，得到每一個異形柱的輪廓

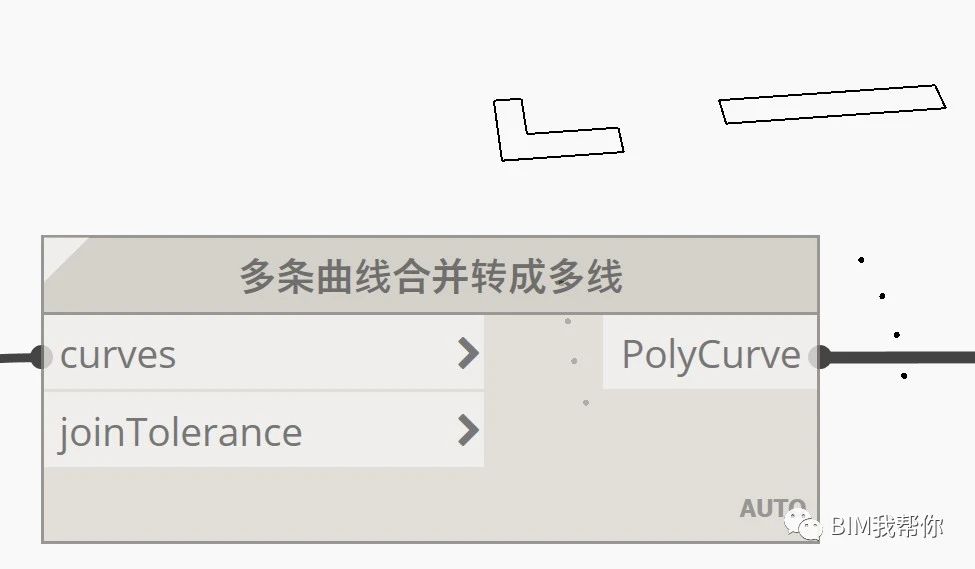

Part4、把輪廓線轉成多線

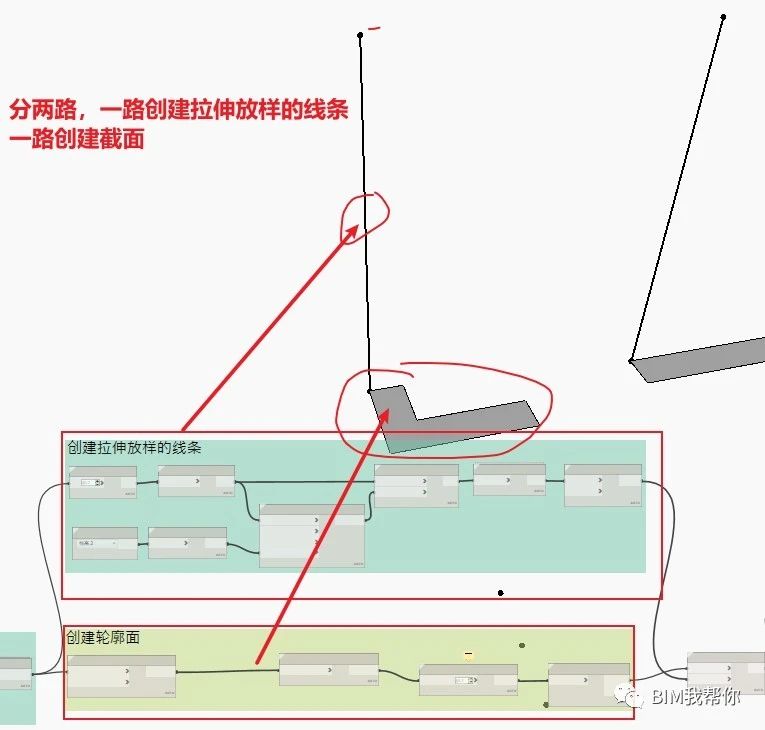

Part5、接下來兵分兩路，一路創建拉伸放樣的線條；另一路創建截面。另一種思路就是把底部的輪廓向上偏移成頂部的輪廓，偏移數值使用柱的高度

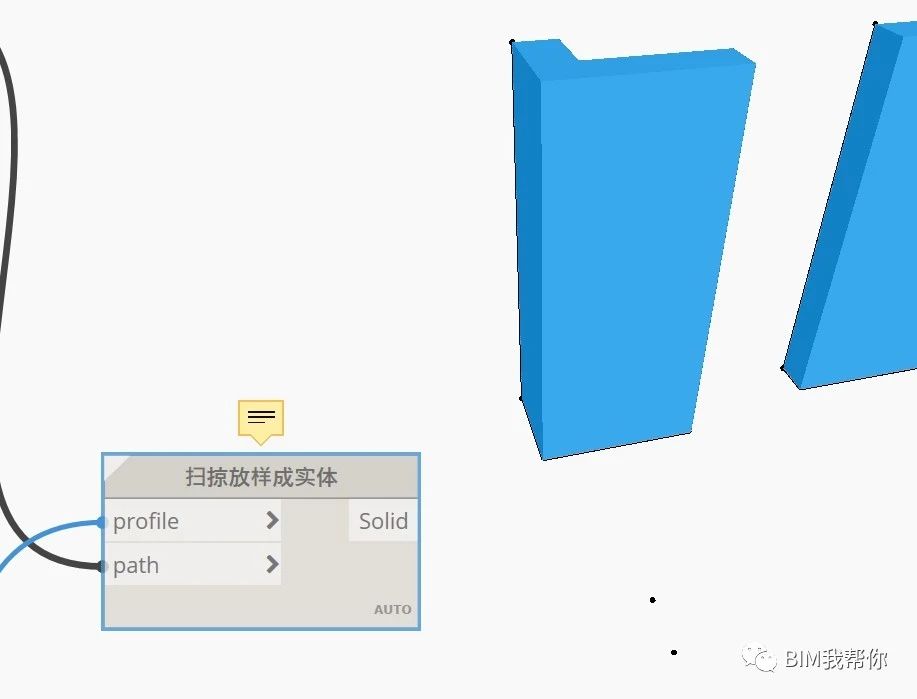

Part6、用成組的輪廓和線條掃掠放樣成實體

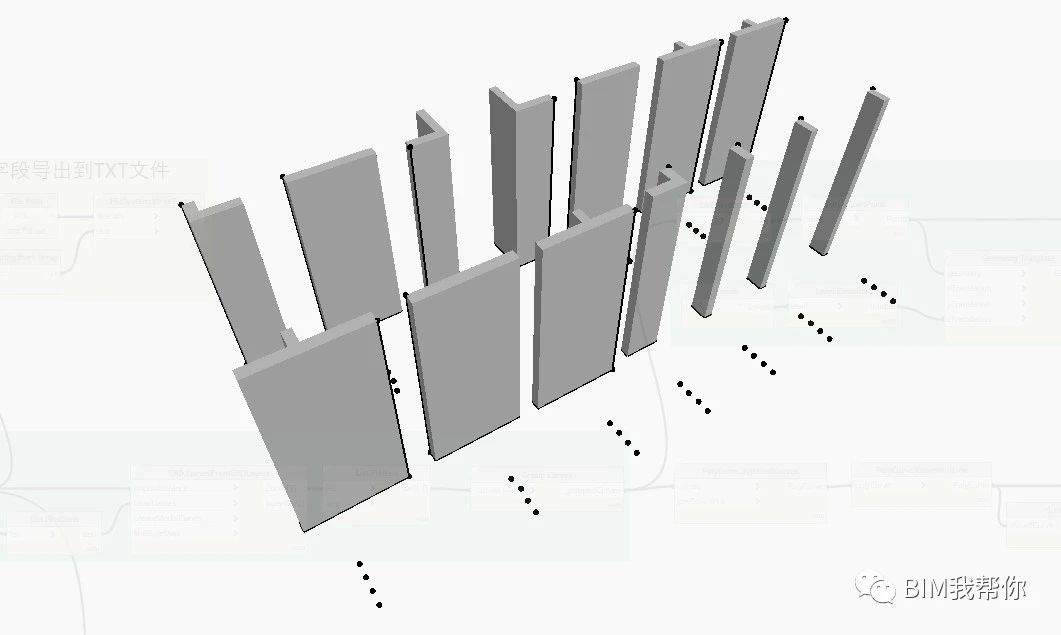

Part7、創建完成的DYNAMO實體

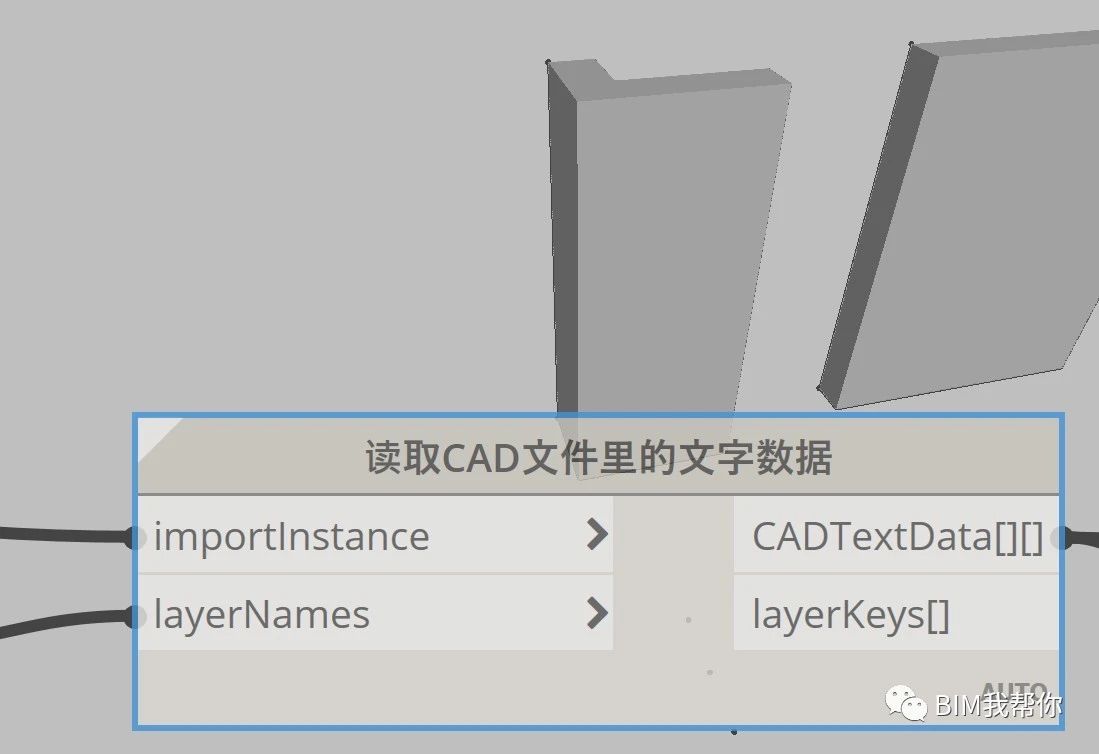

Part8、有了實體還要給柱賦予名字，可以從柱表里獲取CAD文字數據

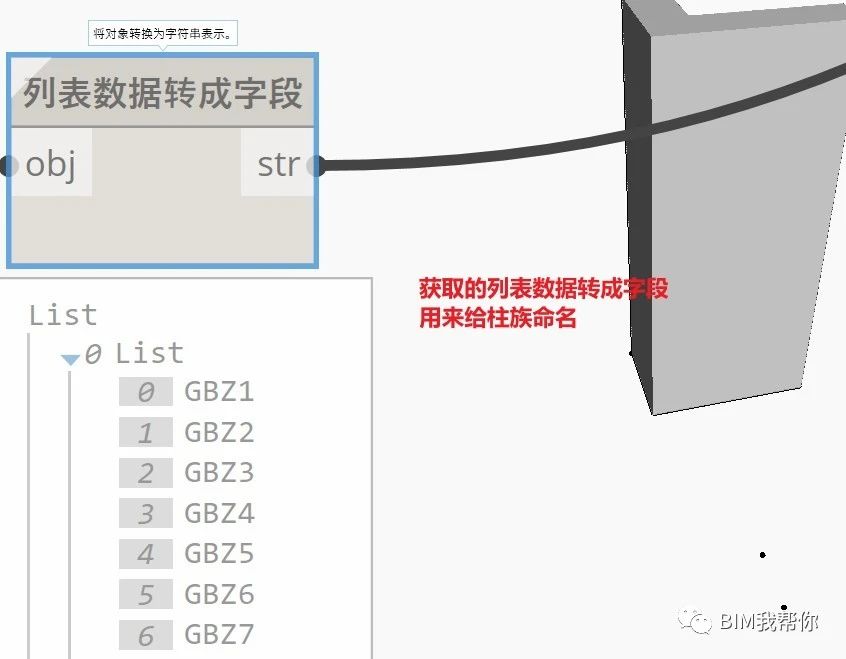

Part9、把獲取的標注文字轉成字段

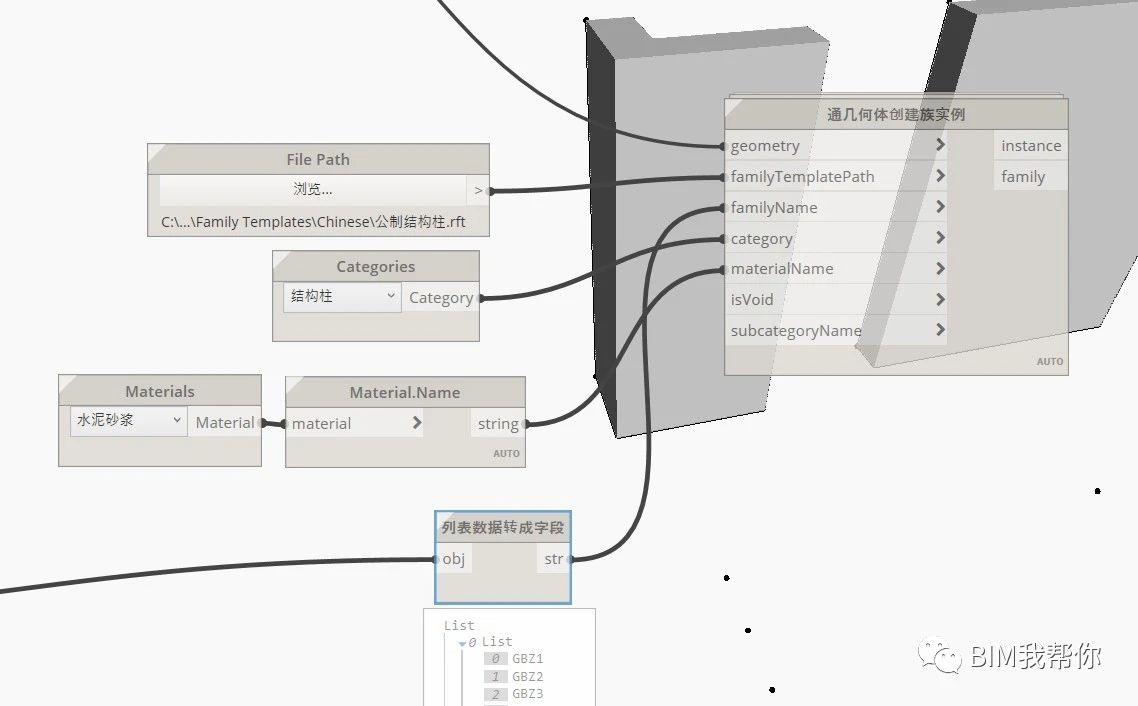

Part10、采用通過幾何體創建族實例的節點創建每一個柱族

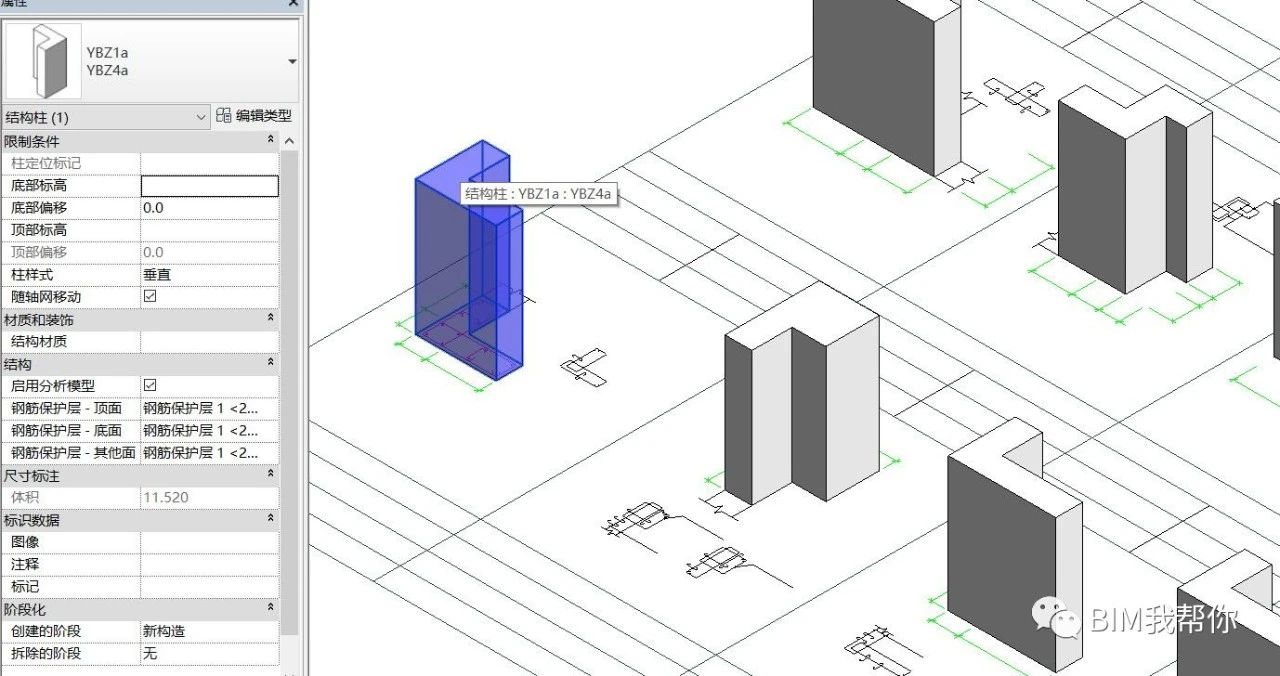

Part11、完成的效果如下
方法不是唯一，好的邏輯很重要
