文章源自公眾號：智慧建筑科技
Dynamo是一個運行在Revit上的開源插件，通過基于節點的可視化編程界面，Dynamo可以讓用戶自由創建計算式來設計模型或者其他自動化處理過程。
本文主要提供在鐵路路線上利用Dynamo自動化放置橋梁的樁基礎、承臺和墩柱的思路。
part.1處理鐵路中心線

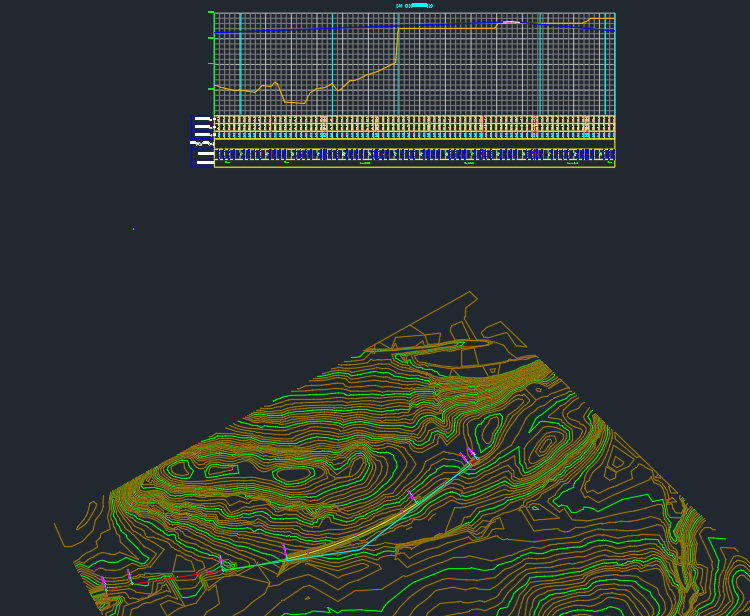

①利用Civil3D生成鐵路中心線

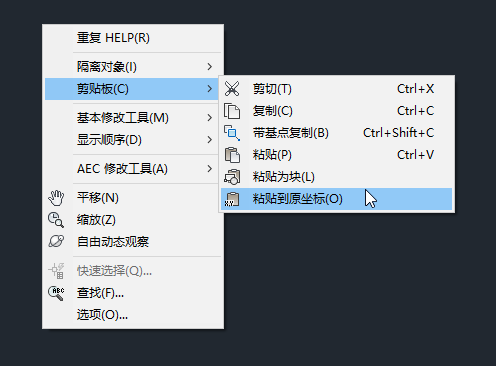

②新建一個文件，保存為鐵路路線，將原文件的鐵路中心線粘貼至新文件中，粘貼方式為原坐標粘貼

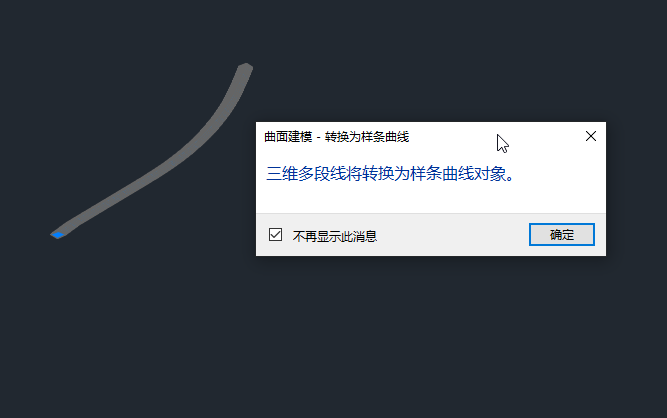

③刪除多余圖元，只留下鐵路中心線，并轉化為樣條曲線
part.2創建樁基承臺族

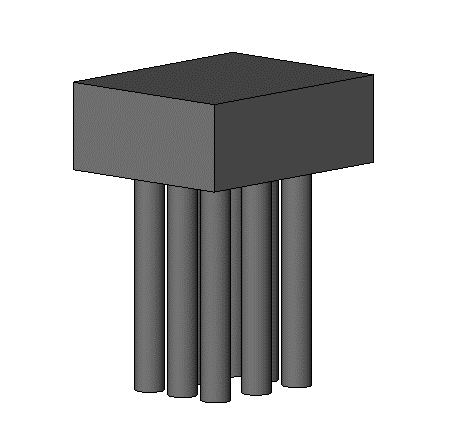

①打開Revit2018，新建公制常規模型，創建樁基承臺族

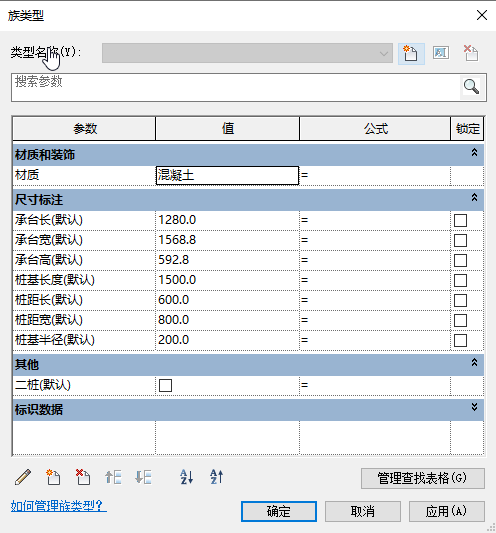

②樁基承臺族的參數如下設置
part.3環境準備

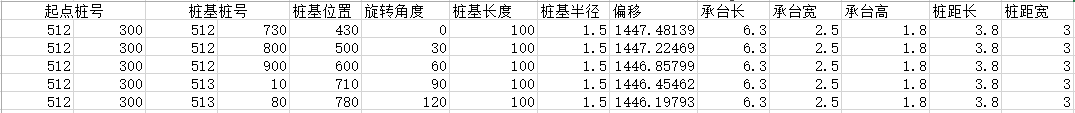

①創建所需參數的Excel表格

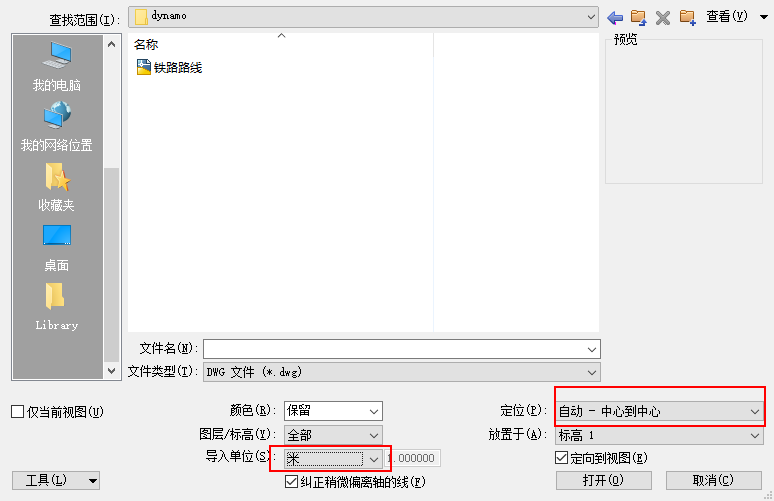

②在Revit2018新建項目并保存，在場地平面中載入處理好的路線文件

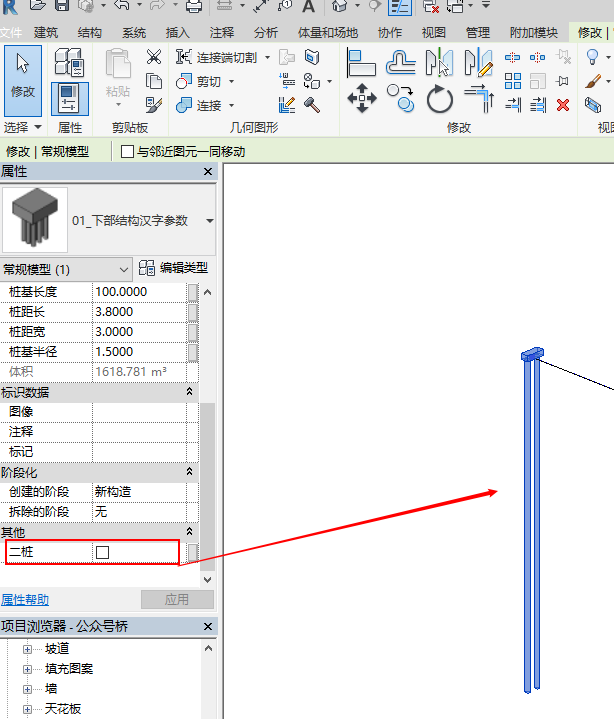

③載入做好的樁基承臺族，并設置樁基的形式。
part.4利用Dynamo生成樁基承臺

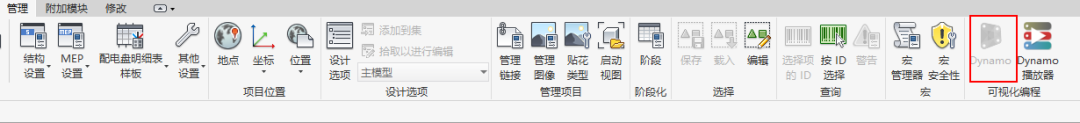

①打開dynamo程序

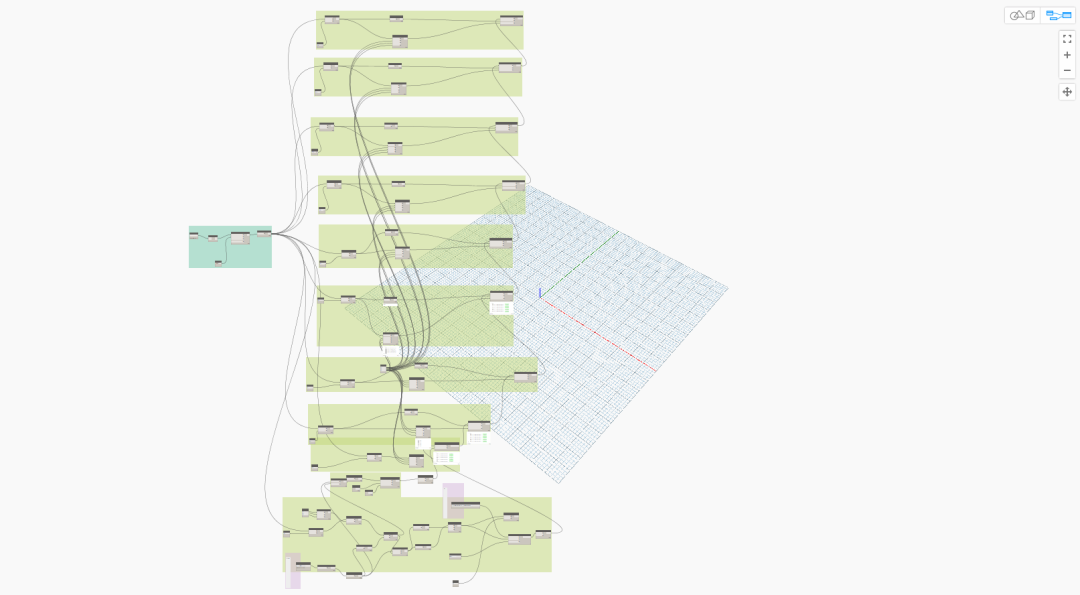

②打開編輯好的節點

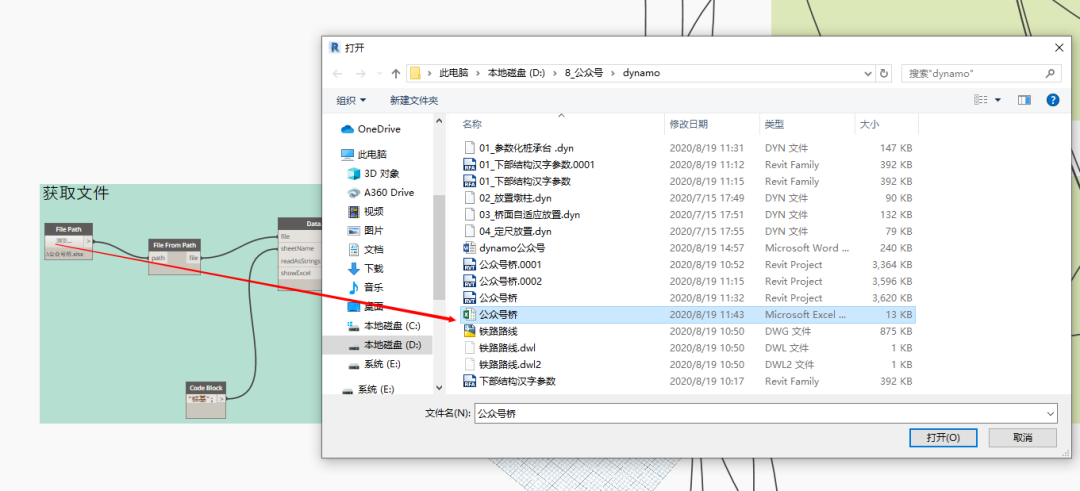

③指定Excel的文件位置

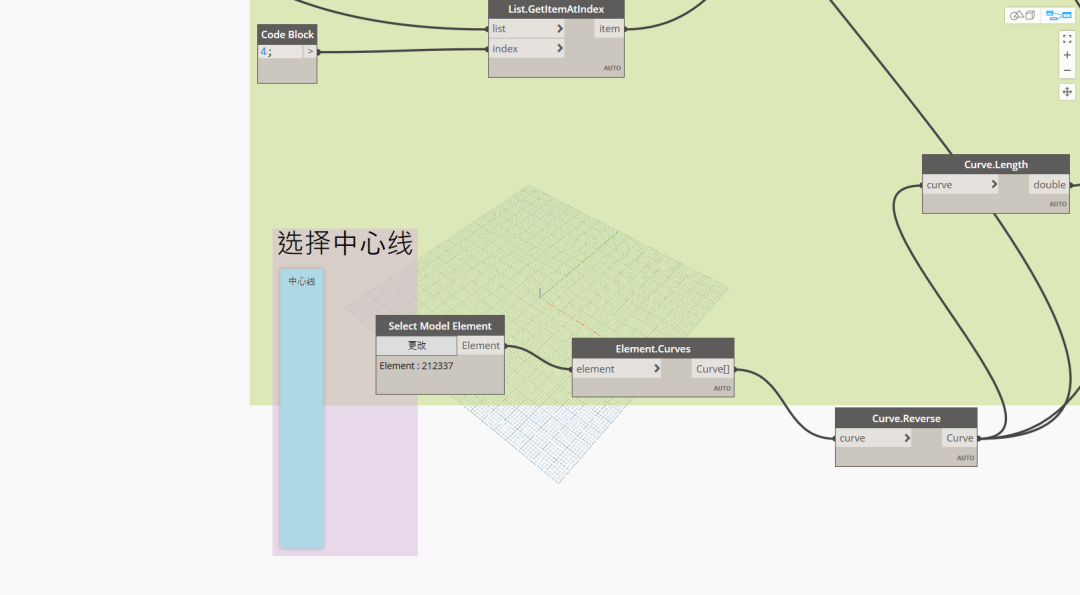

④選擇鐵路中心線

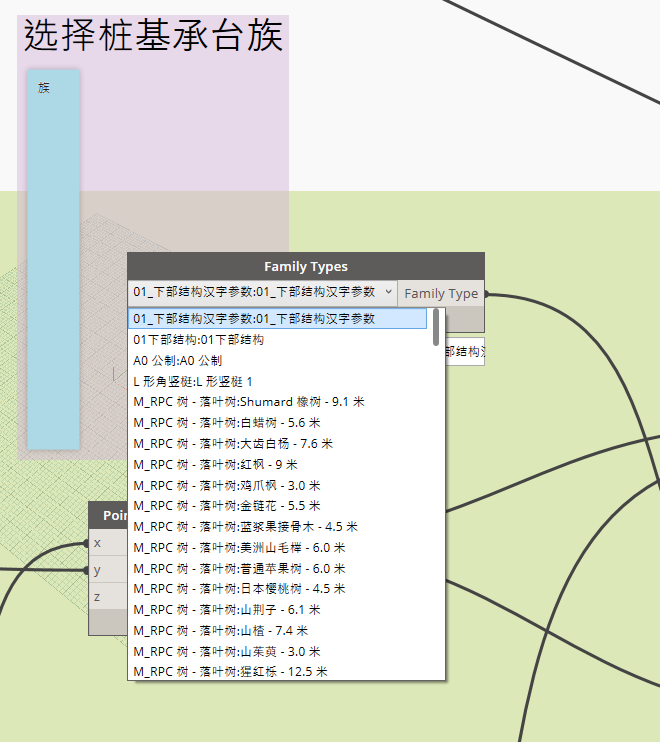

⑤選擇樁基承臺族

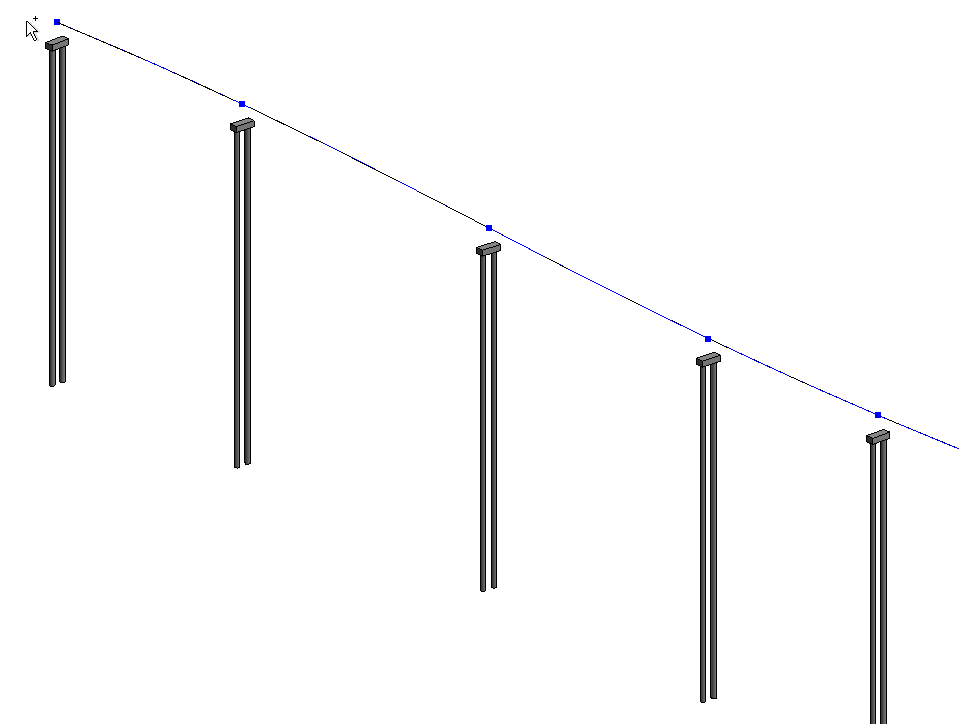

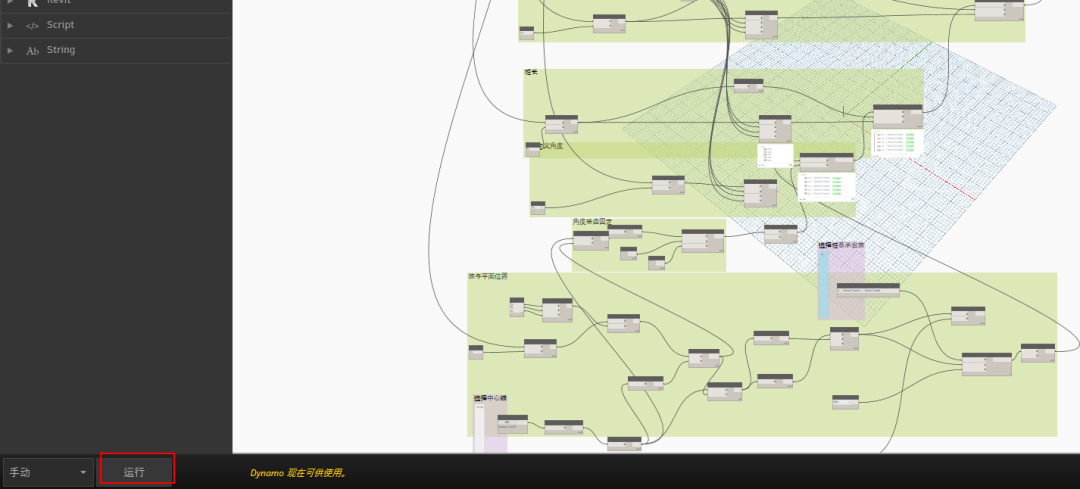

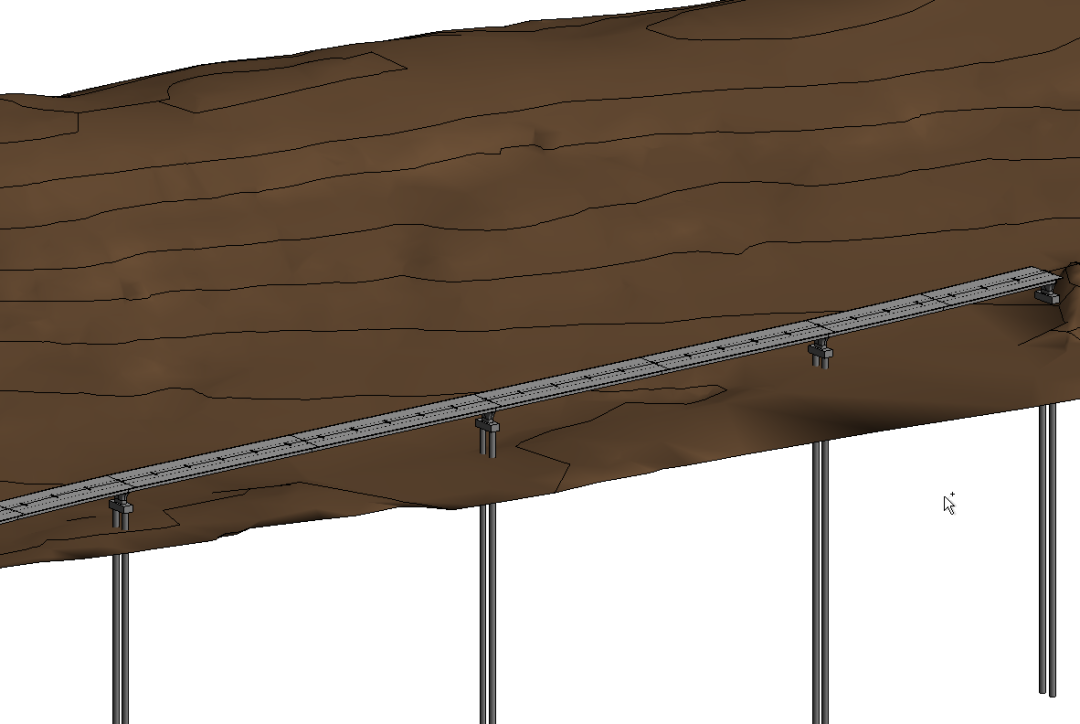

⑥點擊運行，批量生成樁基礎承臺
part.5利用Dynamo生成墩柱

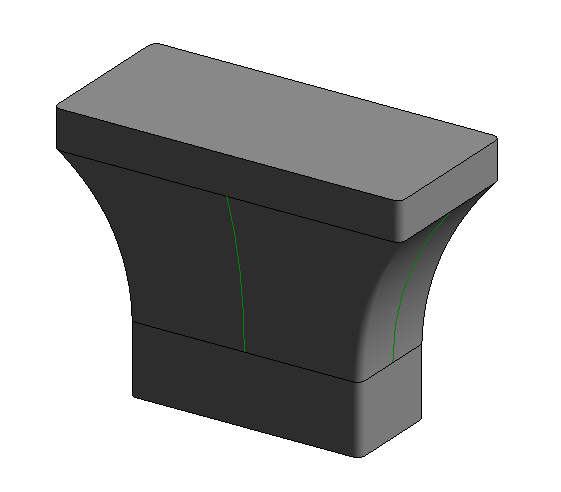

新建概念體量，創建墩柱族

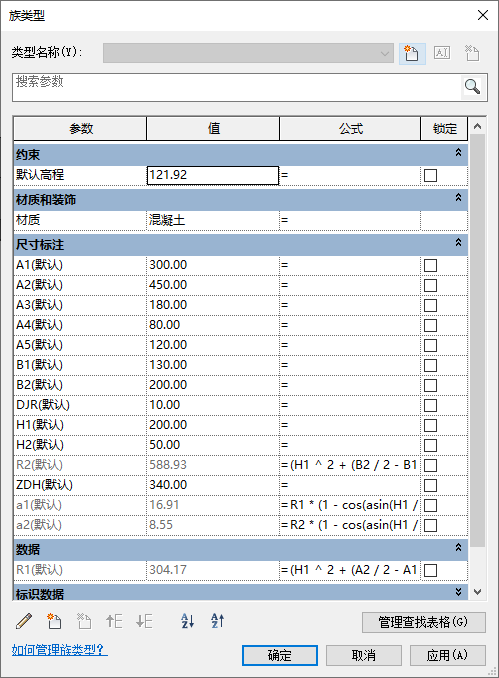

墩柱族的參數如下設置：
載入做好的墩柱族，打開相對應的dynamo節點

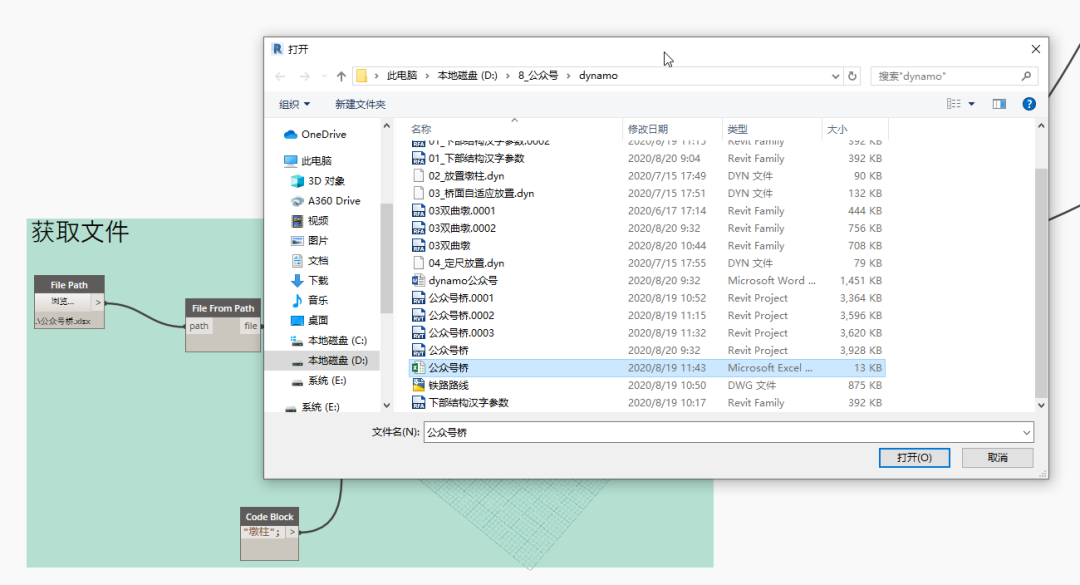

指定Excel的文件位置

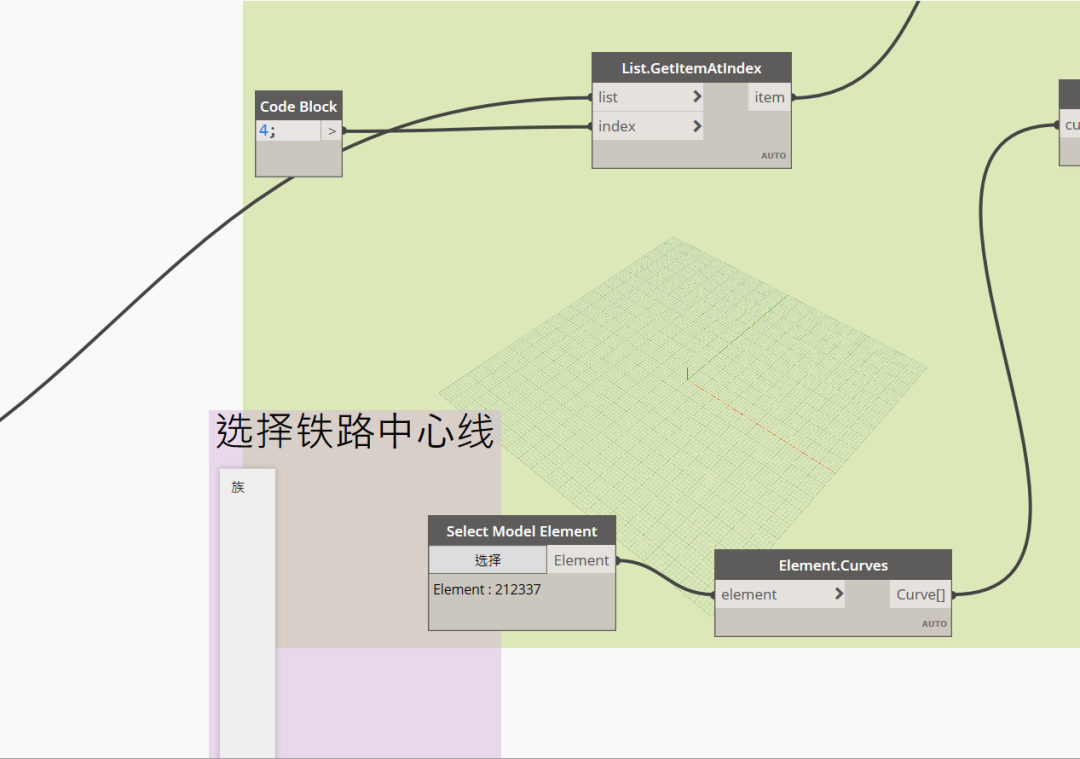

選擇鐵路中心線

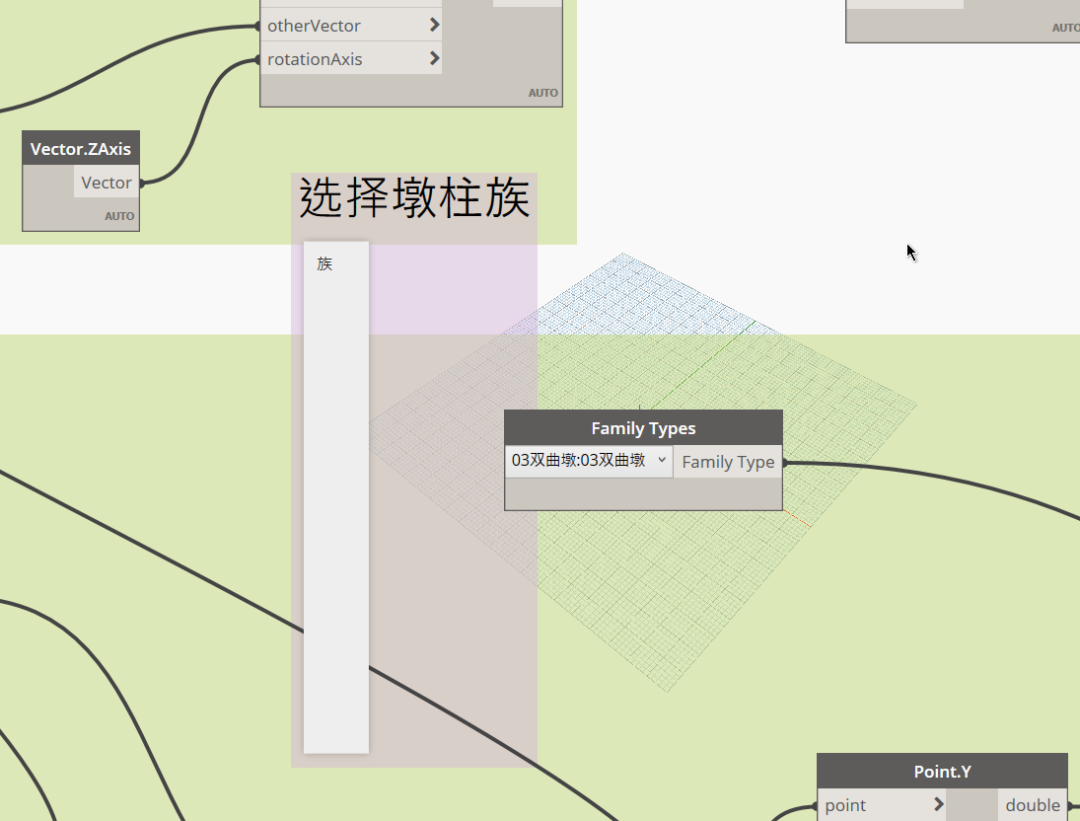

選擇墩柱族

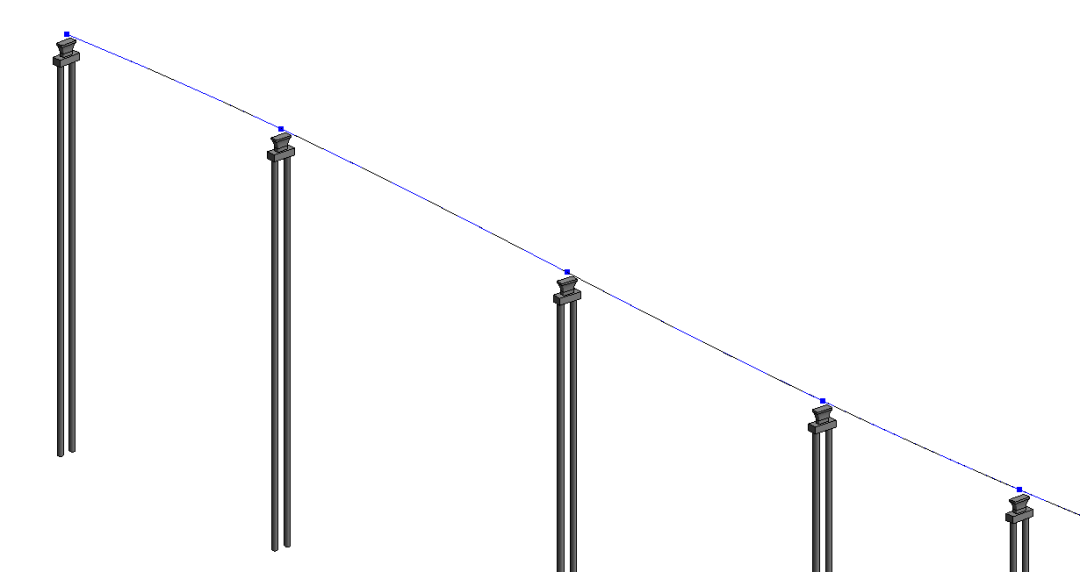

點擊運行，批量生成墩柱
在BIM的學習過程中，我們常說軟件是工具，而在熟練應用基本功能后，還需要明白軟件的邏輯思路，為軟件功能靈活應用奠定基礎。
