本文來源于公眾號“三三島”的“宋姍”

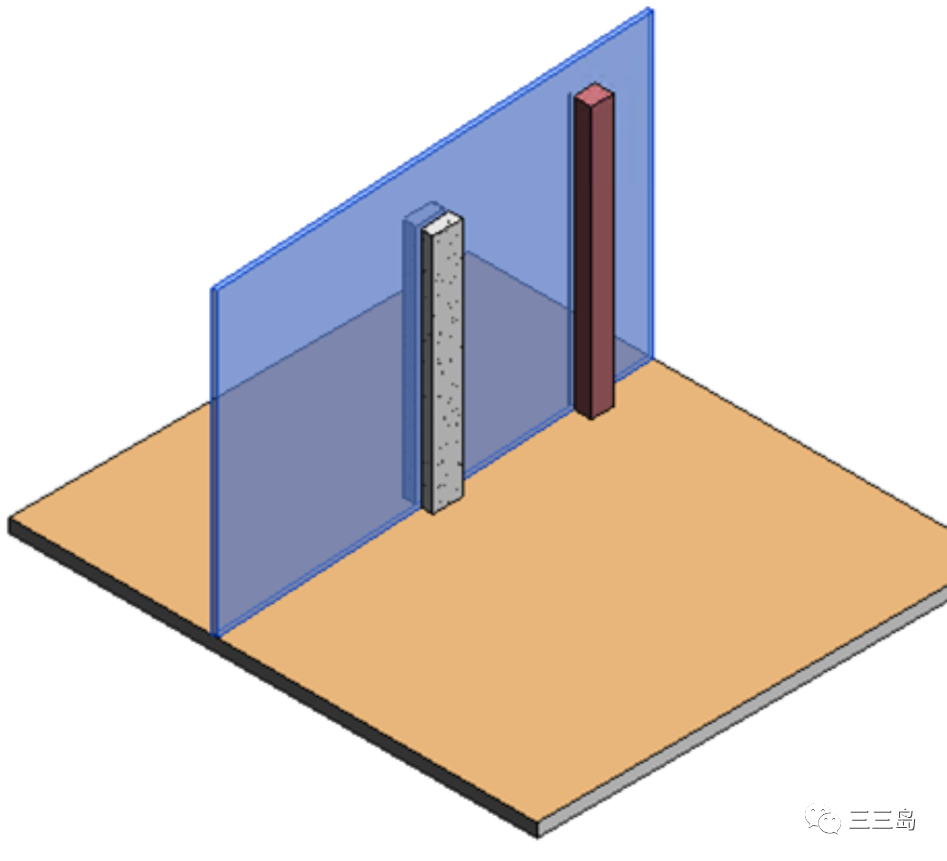

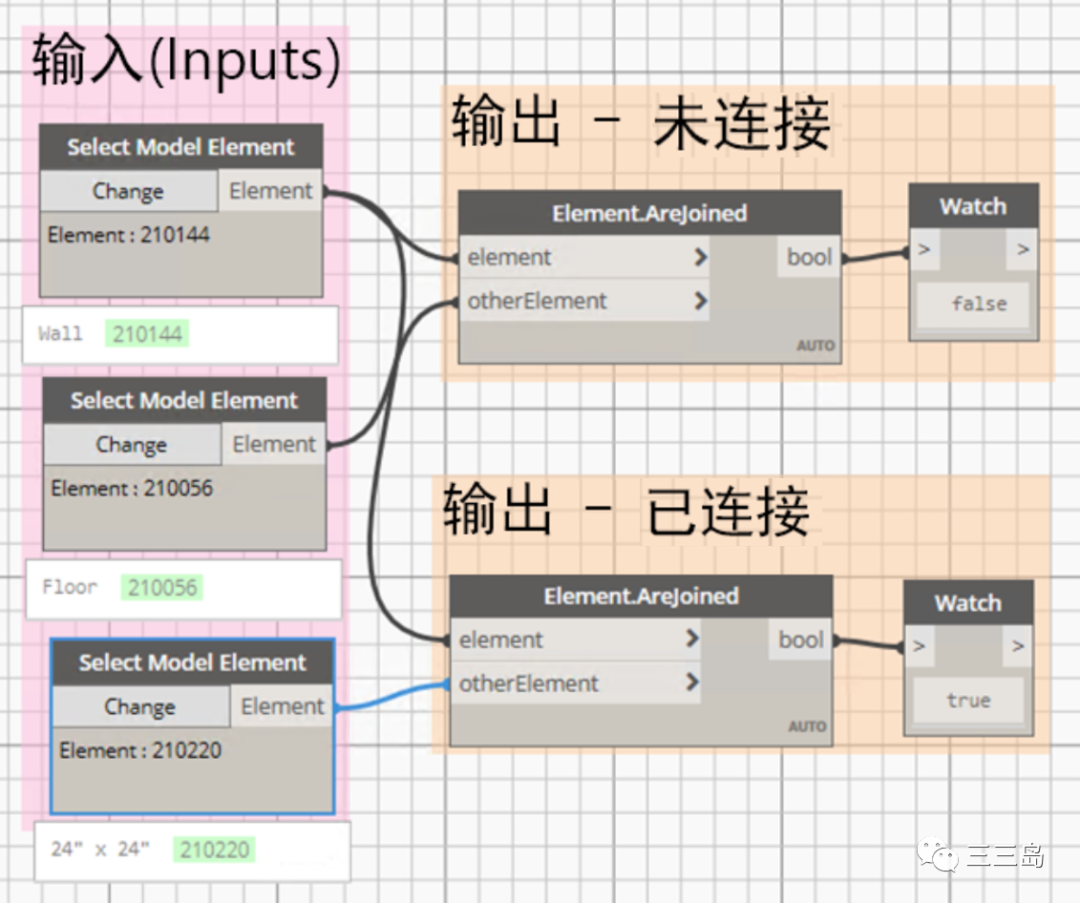

輸入墻和樓板，通過該節點輸出False，表示圖元未連接；輸入墻和柱，通過該節點輸出True，表示圖元已連接。

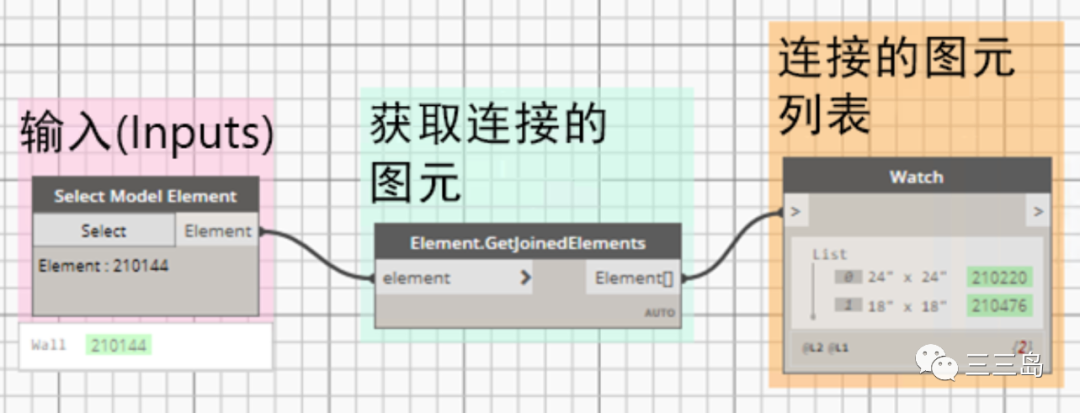

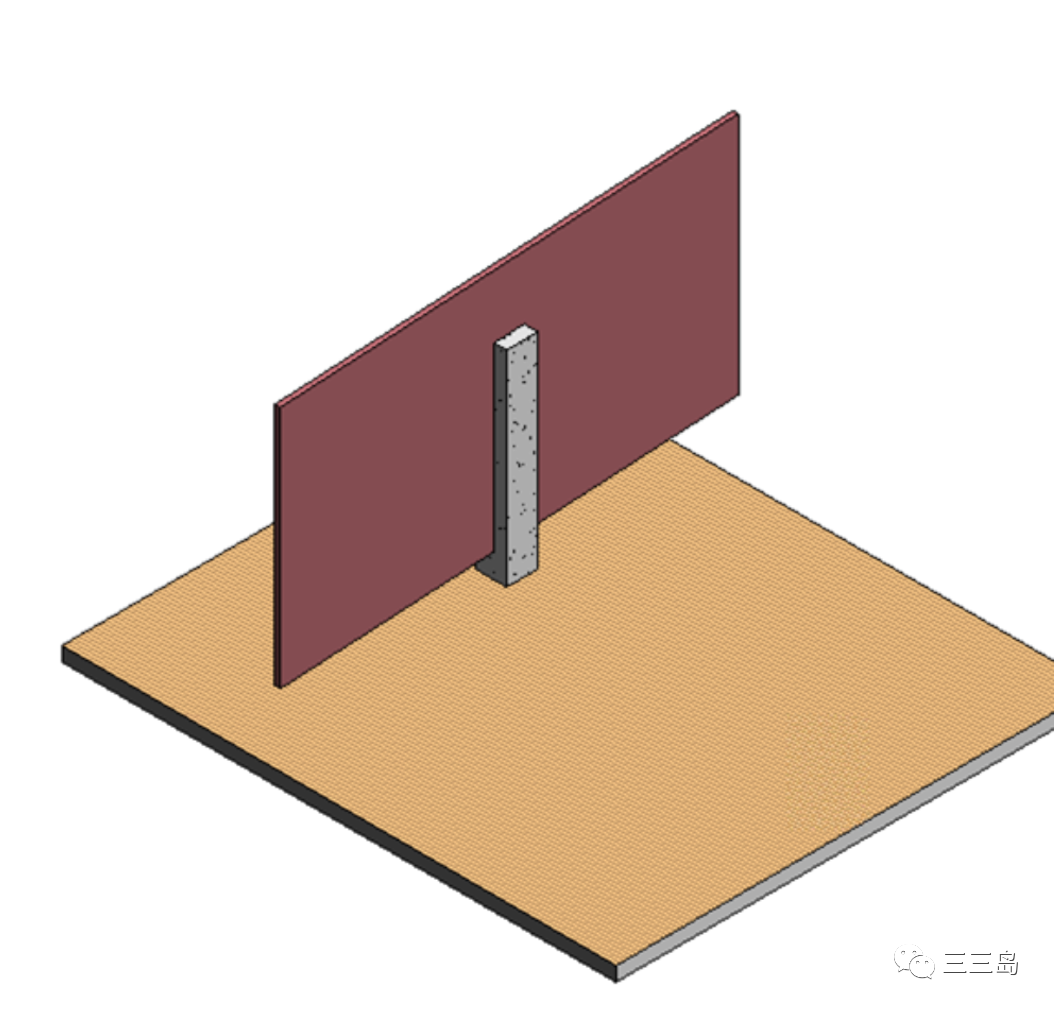

輸入墻，通過該節點獲得與該墻為連接關系的2個柱圖元。

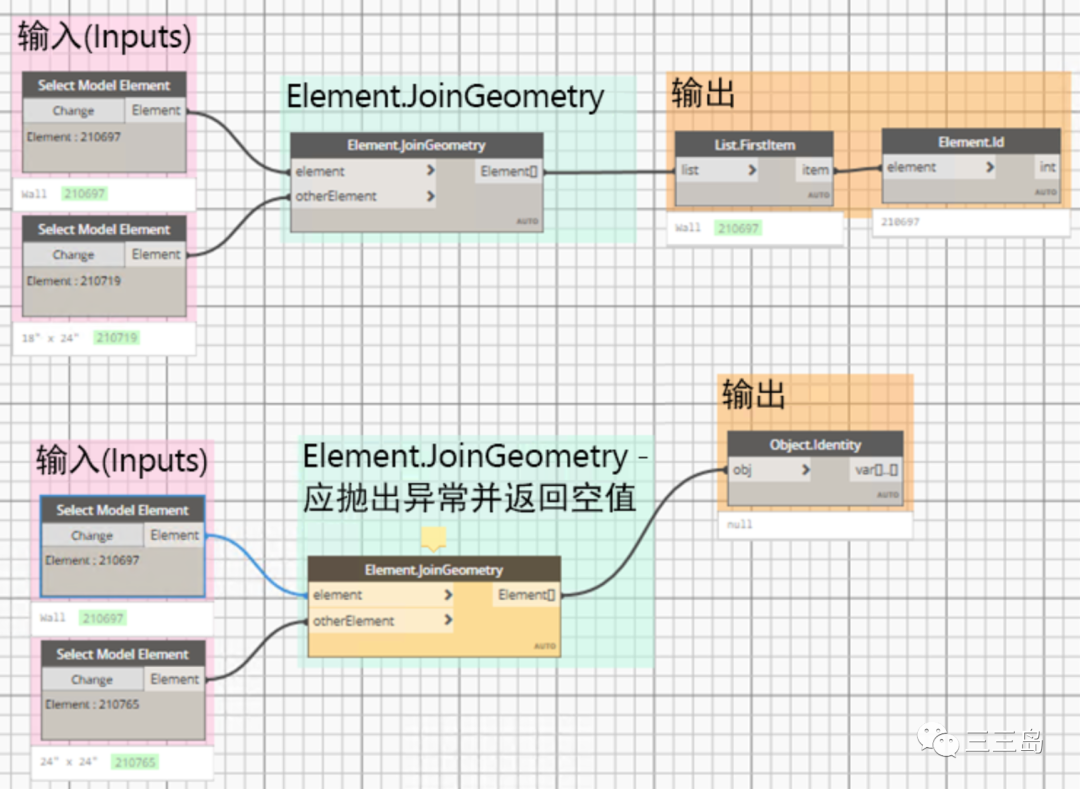

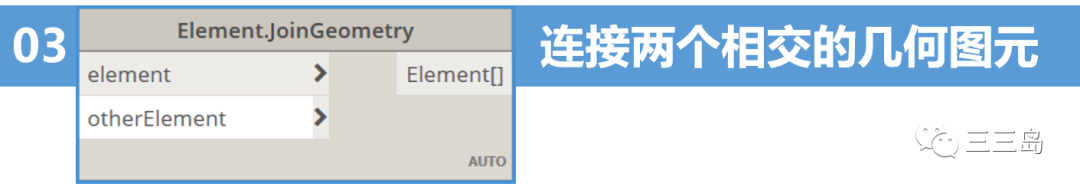

輸入墻和ID號為210719的柱，因為兩個圖元相交，通過該節點將兩個圖元變成連接關系。輸入墻和ID號為210765的柱，因為兩個圖元不相交，通過該節點運算異常并返回空值。

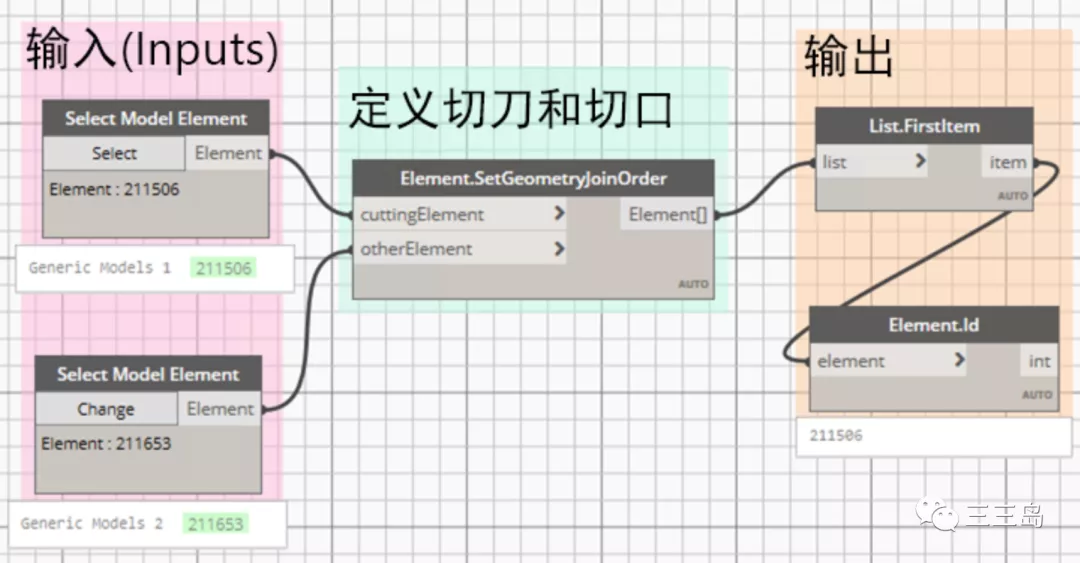

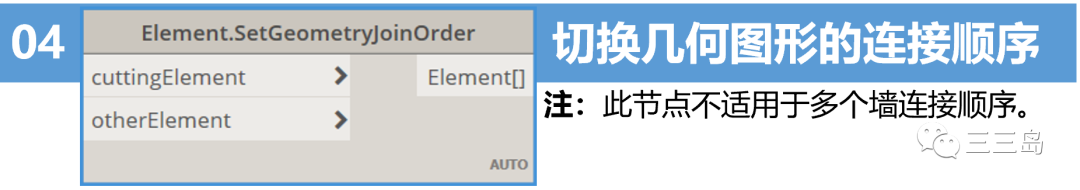

輸入兩個幾何圖形，一個輸入到cuttingElement（作為切刀），一個輸入到otherElement（作為切口），得到被剪切后的幾何圖形。

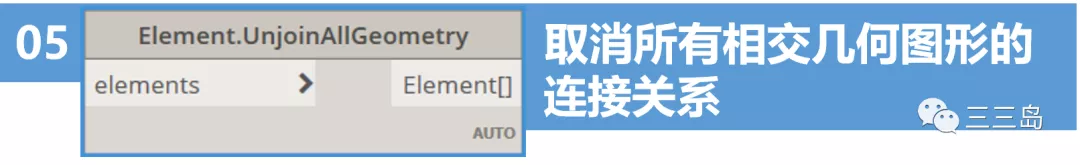

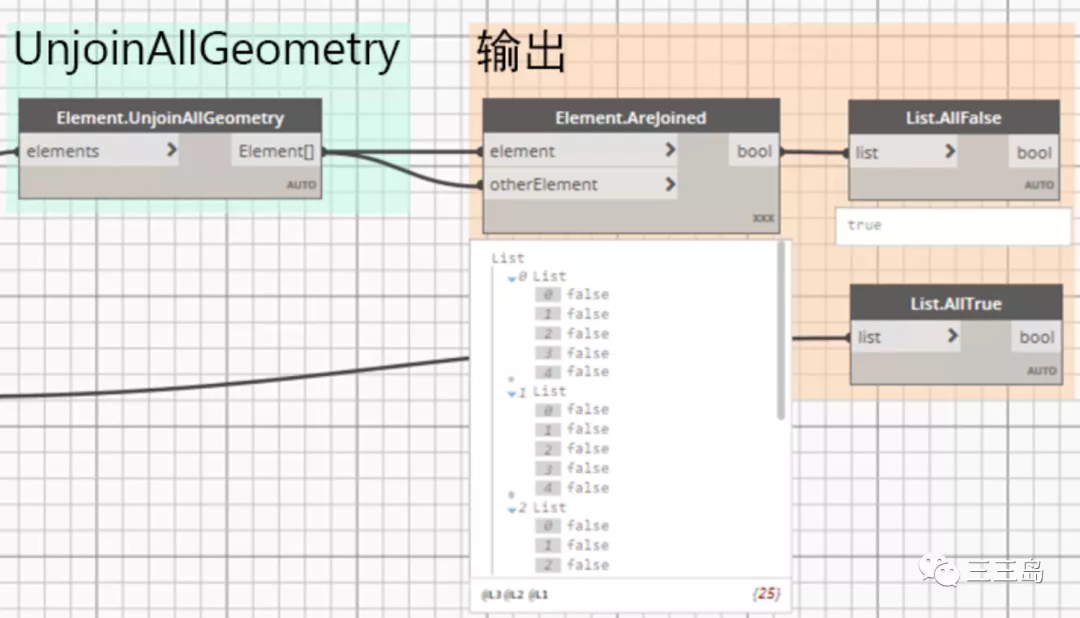

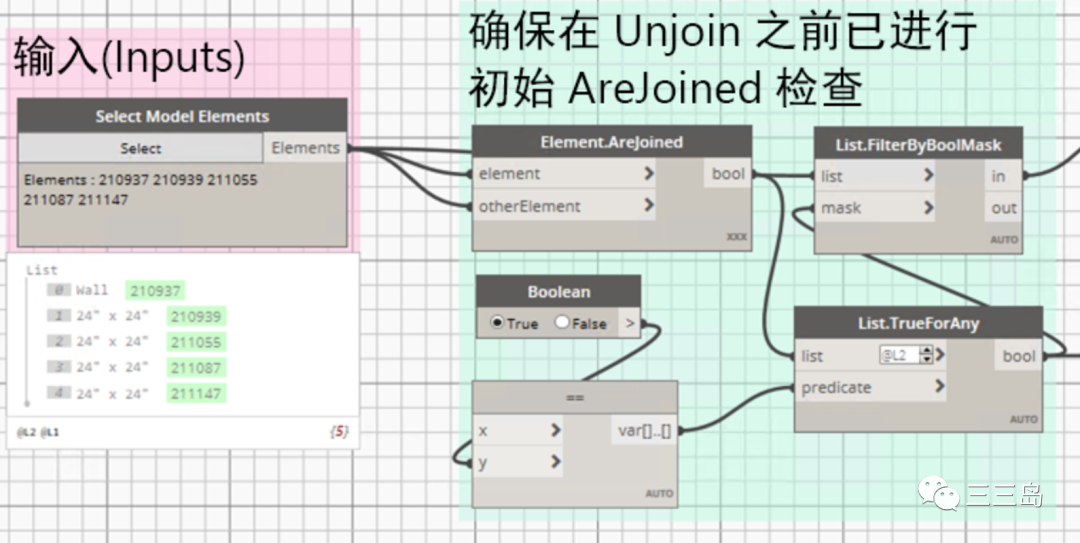

輸入墻和4個柱圖元，通過Element.Areed判定這5個圖元是否為連接關系，如果是，則通過Element.UnAllGeometry取消所有圖元之間的連接。
