BIM（Building Information Modeling）是一種應用于建筑和工程領域的數字化設計和管理方法。在繪制鋼筋結構圖方面，BIM提供了高效、精確且可視化的解決方案，大大提升了設計和施工的效率。
下面將介紹BIM如何繪制鋼筋結構圖的主要步驟和方法：

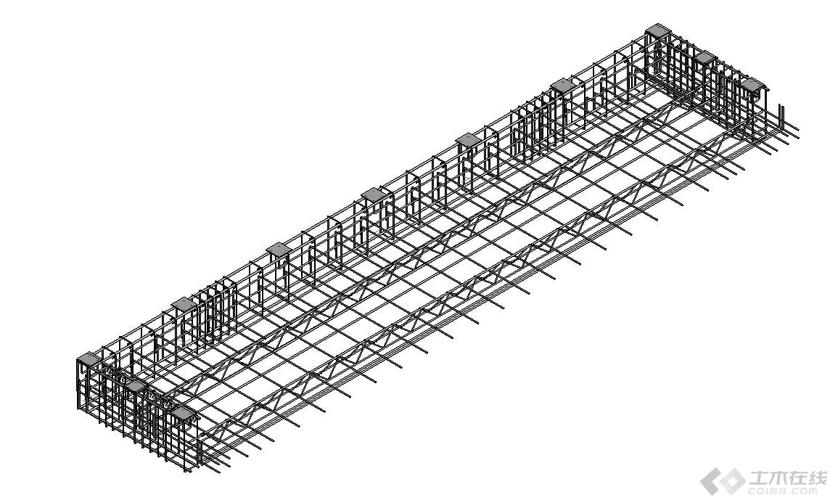

1. 創建模型：首先，需要使用BIM軟件創建建筑模型。建筑模型包括了建筑的整體結構、樓層和墻體等。在模型中，可以設置鋼筋結構的位置、尺寸和形狀。
2. 添加鋼筋：利用BIM軟件中的工具，可以在建筑模型中添加鋼筋?？梢愿鶕?jù)設計要求，選擇合適的鋼筋類型和尺寸。通過拖拽和放置操作，將鋼筋添加到預定的位置。
3. 編輯鋼筋屬性：在BIM軟件中，可以編輯鋼筋的屬性，如直徑、長度、彎曲形狀等。這些屬性信息對于施工和材料采購非常重要。通過編輯鋼筋屬性，可以快速獲得鋼筋的詳細信息。

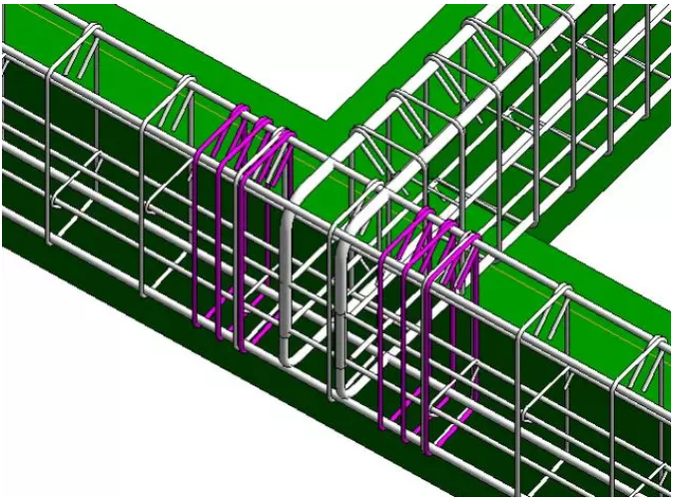

4. 連接鋼筋：鋼筋在實際施工中通常需要連接。使用BIM軟件，可以模擬鋼筋的連接過程，并確保連接的準確性和安全性。通過連接鋼筋的操作，可以將鋼筋連接在一起，形成一個完整的結構。
5. 生成圖紙：一旦鋼筋結構繪制完成，可以使用BIM軟件自動生成鋼筋結構圖紙。圖紙可以包括平面圖、剖面圖和立面圖等。這些圖紙是施工和監理人員了解鋼筋結構的重要參考資料，通過BIM軟件生成的圖紙具有高度的準確性和可視化效果。
總之，BIM在繪制鋼筋結構圖方面提供了高效、精確且可視化的解決方案。通過BIM軟件，設計師可以輕松創建鋼筋結構，并生成詳細的圖紙。這不僅提高了設計效率，也減少了設計錯誤和施工風險。
