經過一段時間的Dynamo學習，在插件授權過期沒有續上的時候，決定測試一下自己的學習成果，從土建建模個人覺得比較麻煩的過梁添加進行制作，下面就是應用到的節點詳解，希望大家能夠?qū)φ麄€布置提出建議，進行優化。

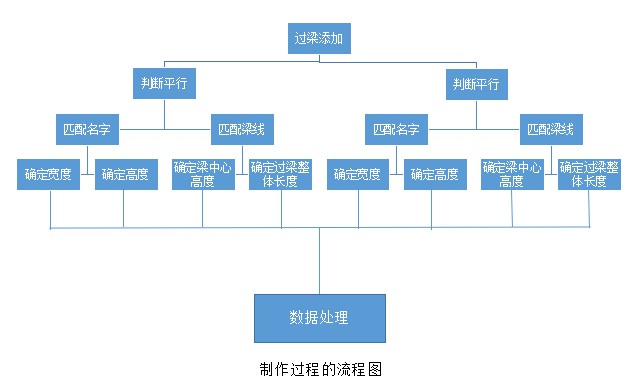

一． 數據處理
1.

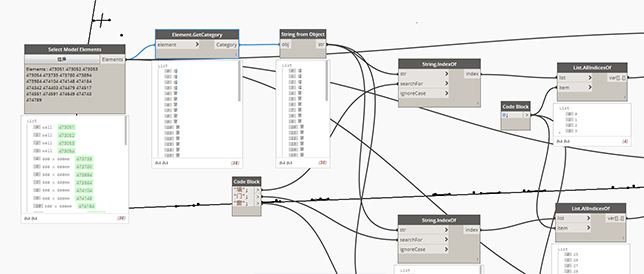

在這里先對整體項目進行選中，從中對墻，門，窗進行劃分，方便后面進行劃分整理，由于墻體需要特殊的節點進行讀取，所以對整個構件的族進行處理，同時應用String.AllIndicesOf,String.IndexOf節點進行選取選取。
2.

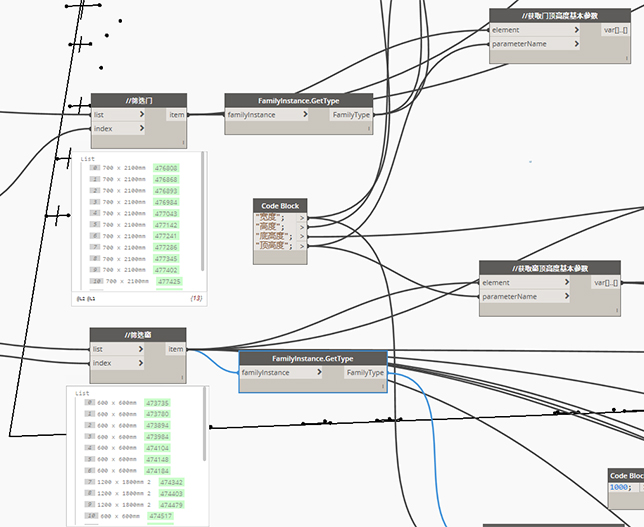

采用FamilyInstance.GetType節點，對窗體，門數據進行讀取
3.

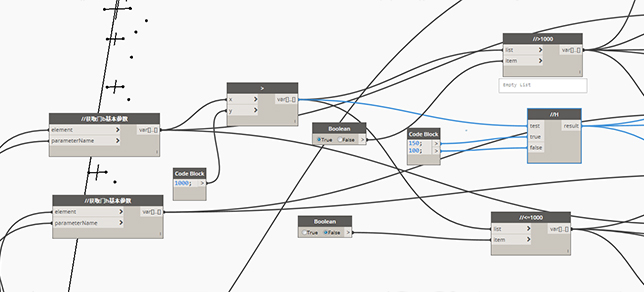

判斷寬度，將規范寬度填入，與整個門寬數據進行判斷，再利用List.AllIndicesOf與IF語句進行區分，整個邏輯順序分為上圖中進行梁高度H與梁寬度B的判斷
4.

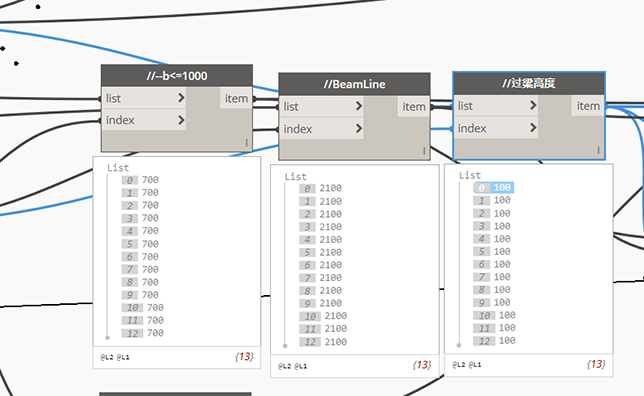

將門型號，門寬度和門高度提取，對門寬度和門高度進行數據處理，完成梁線，過梁型號選取的前期準備。
二、
采用數學公式對之前提取的數據進行處理，這一步驟的目的是為了獲取梁中心線X,Y坐標與梁頂高度值。

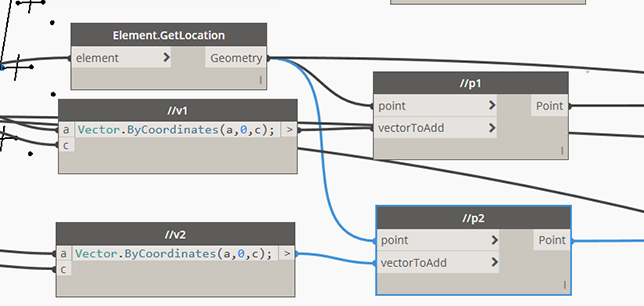

使用Element.GetLocation節點，獲取門類型的中心點位置，利用寬度進行兩邊拓展，利用高度加上過梁高度進行梁高度最終確認，中間使用Point.Add節點進行兩側點計算，之后使用Line.ByStartPointEndPoint進行連接，確定最終梁線。
三、過梁型號與梁線匹配

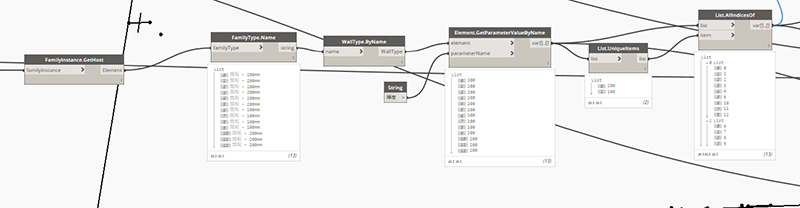

使用FamilyInstance.GetHost節點進行門歸屬墻選取，之后通過FamilyType.Name與WallType.ByName節點進行墻體選取和進入能夠讀取數據狀態，通過Element.GetParamaterValueByName與List.AllIndicesOf節點進行分類，將不同墻體厚度進行區分，

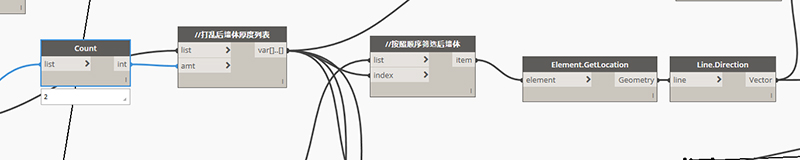

這里對墻線向量進行選取是通過將數組拍平，通過List.AllIndicesOf節點進行重新排序，通過固定的排序?qū)⑺袛?shù)據進行重新組織。

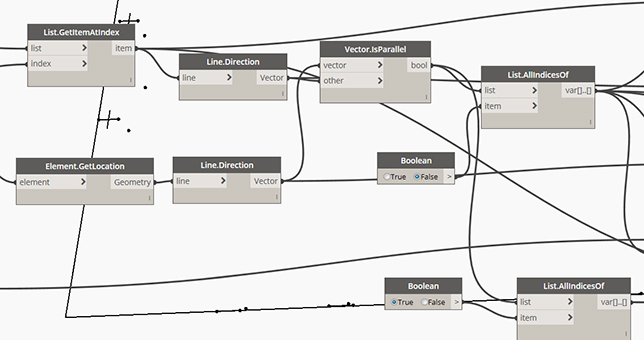

通過前面獲取的梁線與墻線通過Vector.IsParallel進行判斷是否需要進行旋轉，

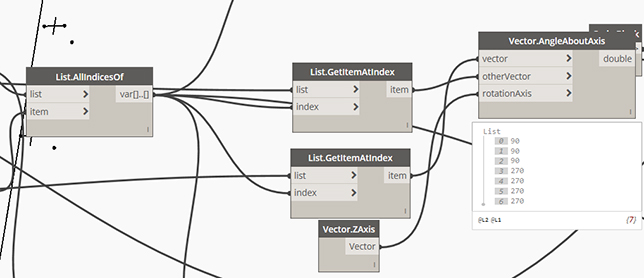

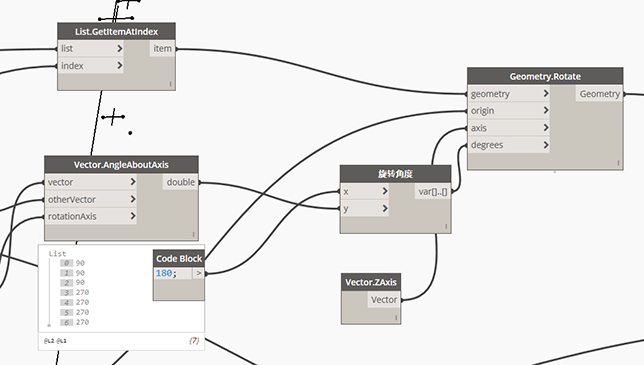

對處于不平行狀態的梁線與墻位置進行選取，并通過Vector.angleAboutAxis節點對角度進行讀取
再次使用索引命令，將梁線選取，在使用180-角度的方式計算改旋轉角度，保證墻體再傾斜狀態下能夠與墻體保證平行。通過Geometry.Rotate節點進行旋轉應用得到與墻體平行位置的梁線，到這一步所有的梁線處理完畢，下一步進行構件的匹配。
三、構件名稱匹配

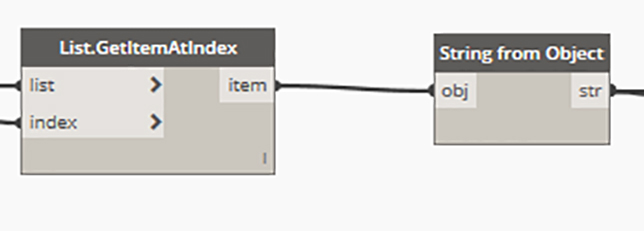

對墻體厚度進行讀取按照之前確定的排序順序，并進行字符串轉化，并通過之前根據門寬度確定的梁高度進行歸屬

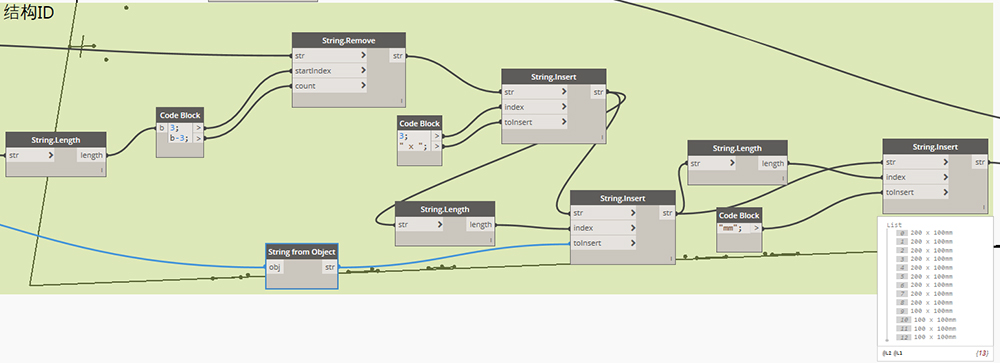

通過字符串的處理，得到構件名稱（此處構件名稱處理太過冗長，希望大家指正），得到構件名稱之后，根據前面篩選的平行判斷條件選出的梁線進行分別對應

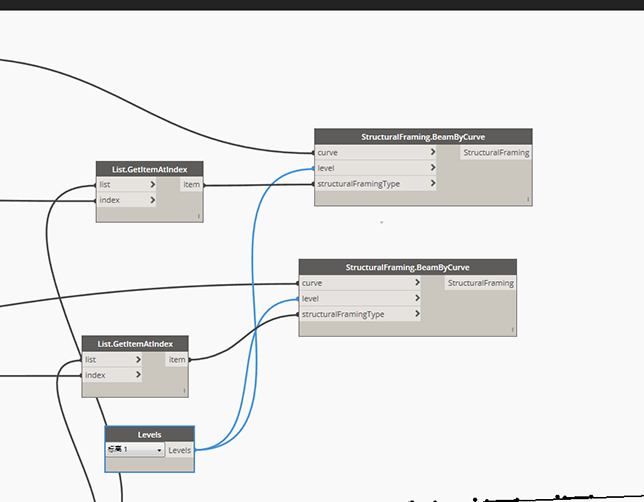

再次使用List,GetItemIndex節點進行排序選取，使梁線對應的構件名稱能夠正確對應，標高通過Levels進行選擇，最后通過StructuralFraming.BeamByCurve節點進行過梁的創建和放置。本次的講解針對的其中一組數據，剩余的三組數據采用相同的方式進行歸類整理，就可以通過Dynamo創建整個項目的門窗過梁。

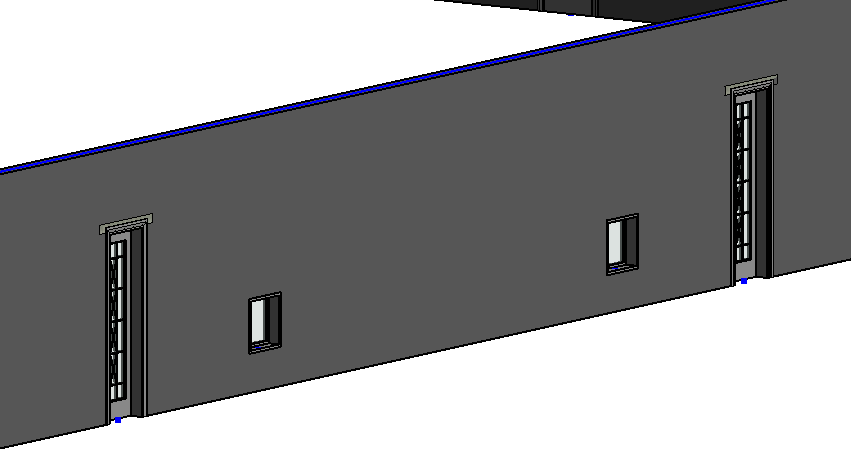

使用上面方式創建的門過梁，能夠在不使用插件的起提下提高自己的工作效率。
