在建筑設計流程中，從方案設計到施工圖繪制，CAD測量統計功能時刻發揮著關鍵作用。例如，在設計一座綜合性寫字樓時，設計師利用CAD測量統計功能，精準測量出不同功能區域（辦公區、商業區、公共服務區等）的建筑面積，依據這些數據合理規劃空間布局，確保各區域面積配比科學合理。同時，通過測量建筑外墻、門窗等部位的尺寸，結合統計數據，準確估算出建筑材料的用量，如磚塊、鋼材、玻璃等，為項目成本預算提供精確數據支持，避免材料浪費，有效控制建設成本。
那么本文就以CAD快速看圖為例，為你分享CAD測量統計功能的操作方法，一起來試試吧！
一、準備工作
CAD快速看圖有多種下載方式，您可以通過官網下載純凈綠色安全的CAD快速看圖，點擊此鏈接即可一鍵直達！快人一步！
二、圖文教程

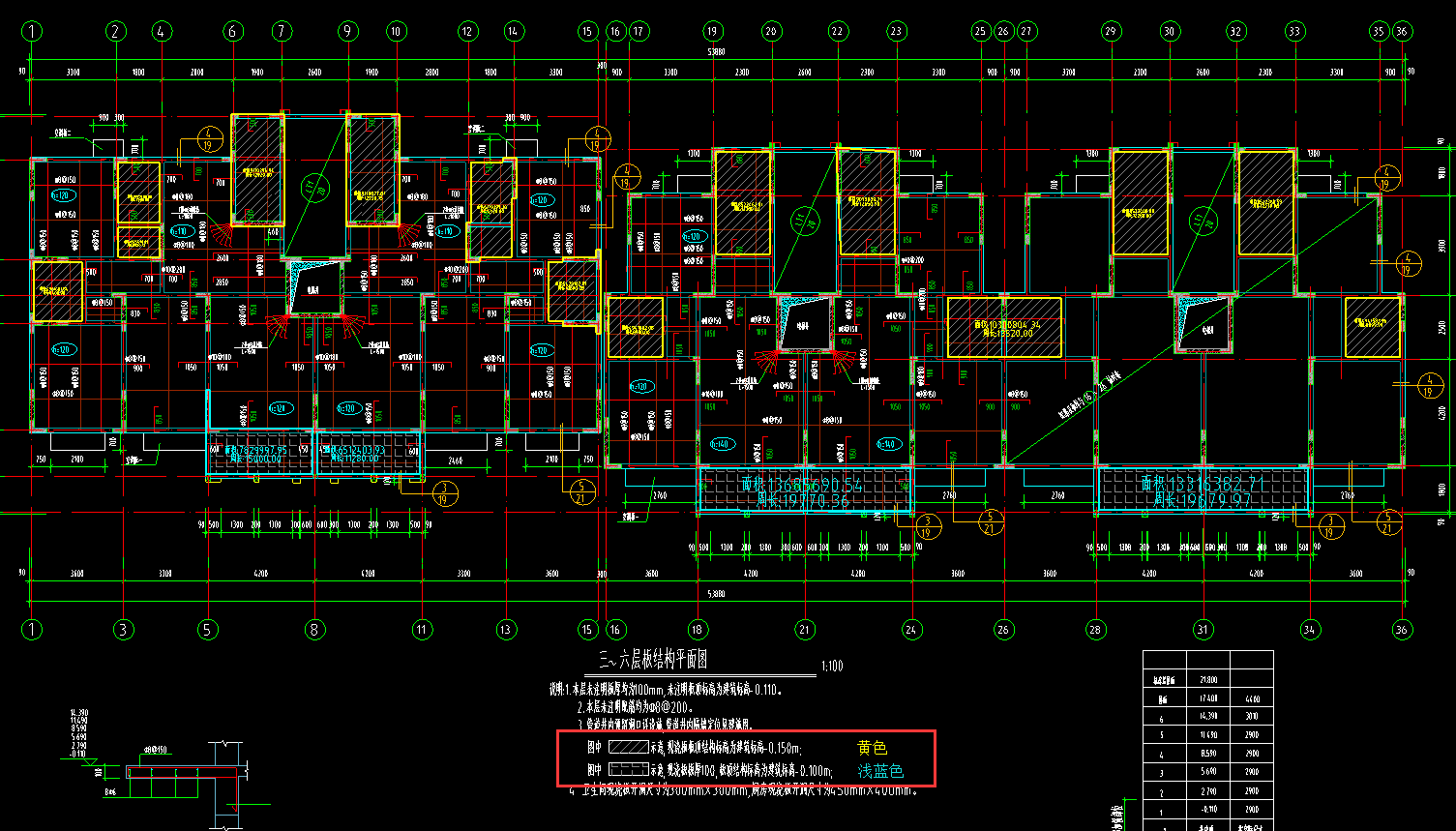

在本示例里，使用不同顏色（黃色、淺藍色）來測量不同種類的填充面積，使用不同顏色（綠色、橙色）來測量強弱電路長度。

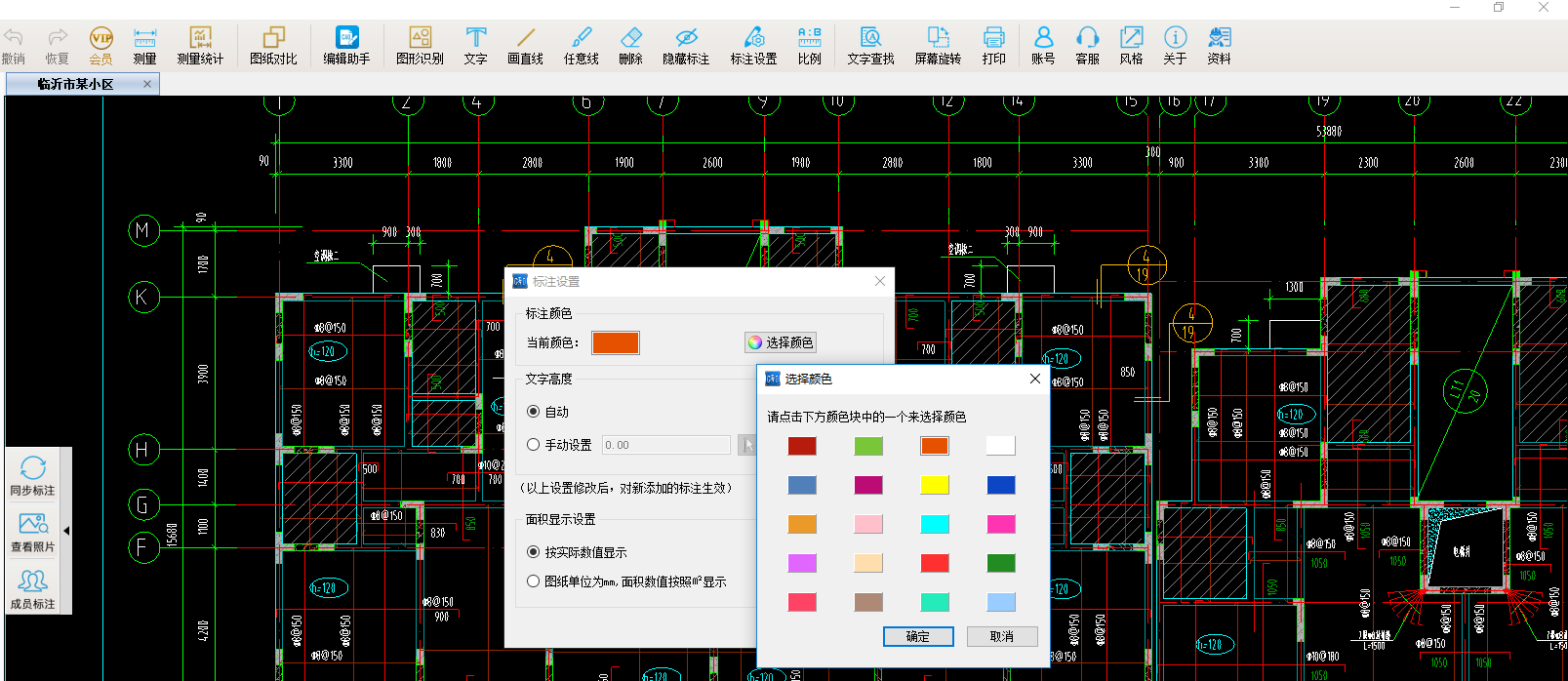

1、設置標注顏色。用CAD快速看圖打開圖紙，點擊上方工具欄的“標注設置”按鈕，可以設置即將使用的標注顏色。
2、按照不同顏色來測量不同類型的面積、長度。我這里有2種不同的填充樣式，我選擇黃色、淺藍色來標注；并使用綠色和橙色來測量強電和弱電線路長度。

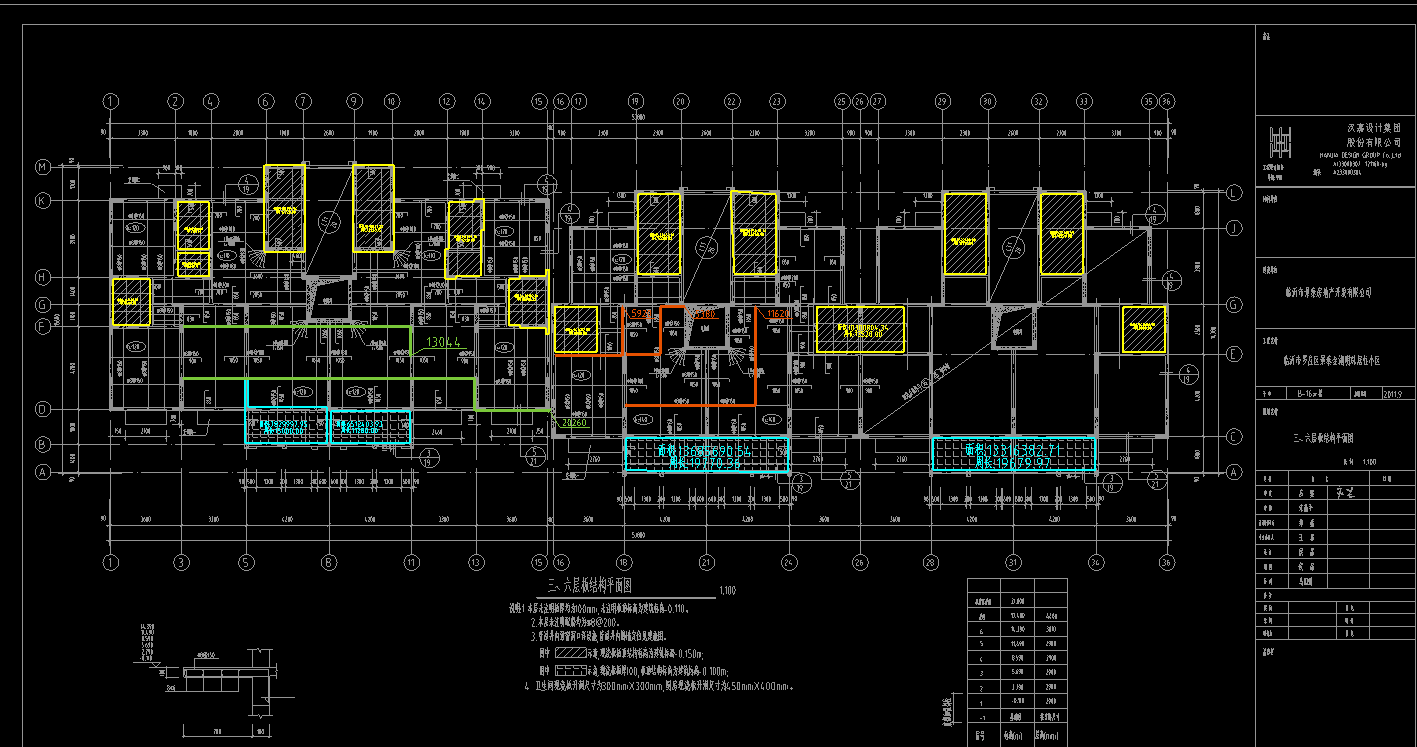

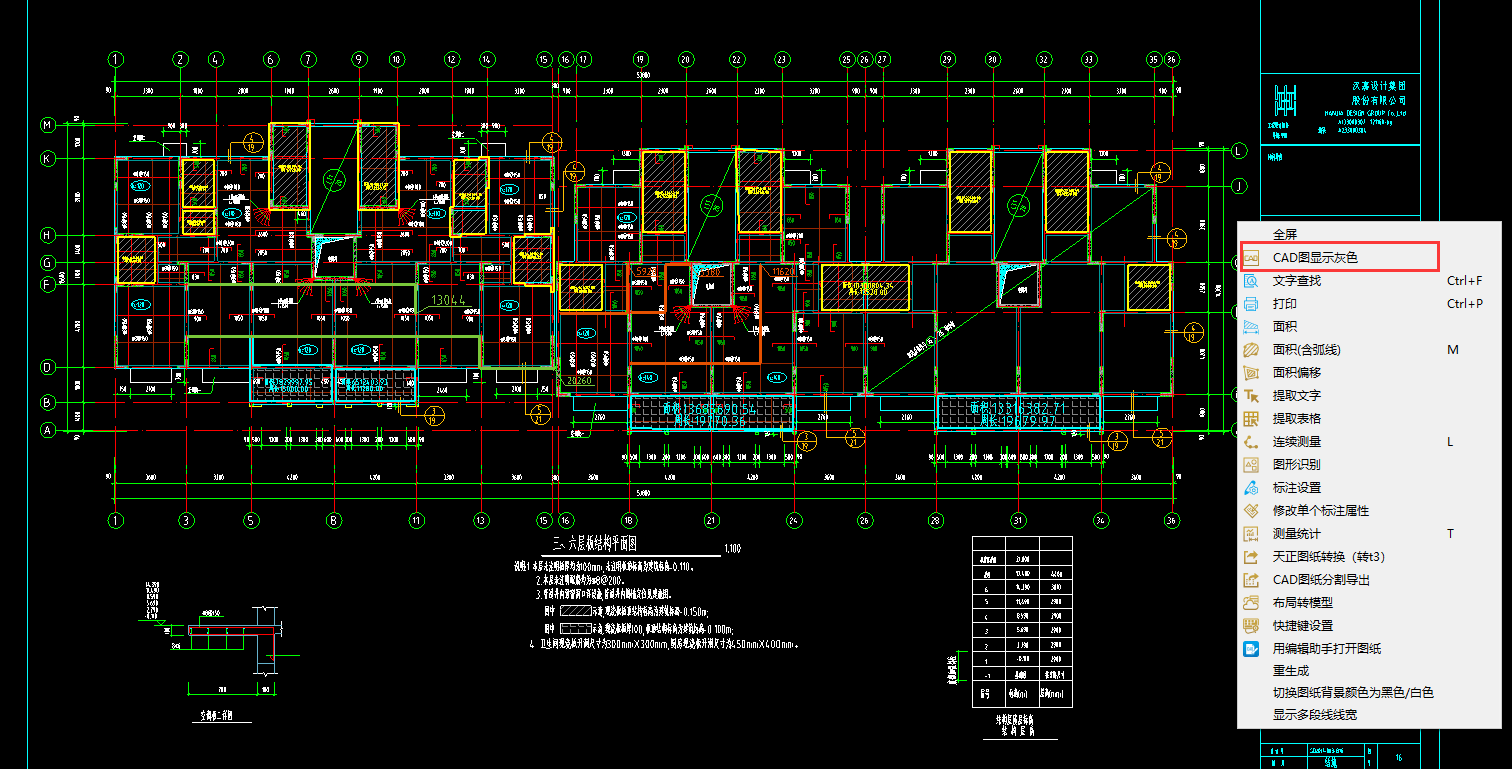

3、凸顯標注，方便觀看、統計。點擊右鍵--圖紙灰顯?？梢詫俗⑼癸@出來。

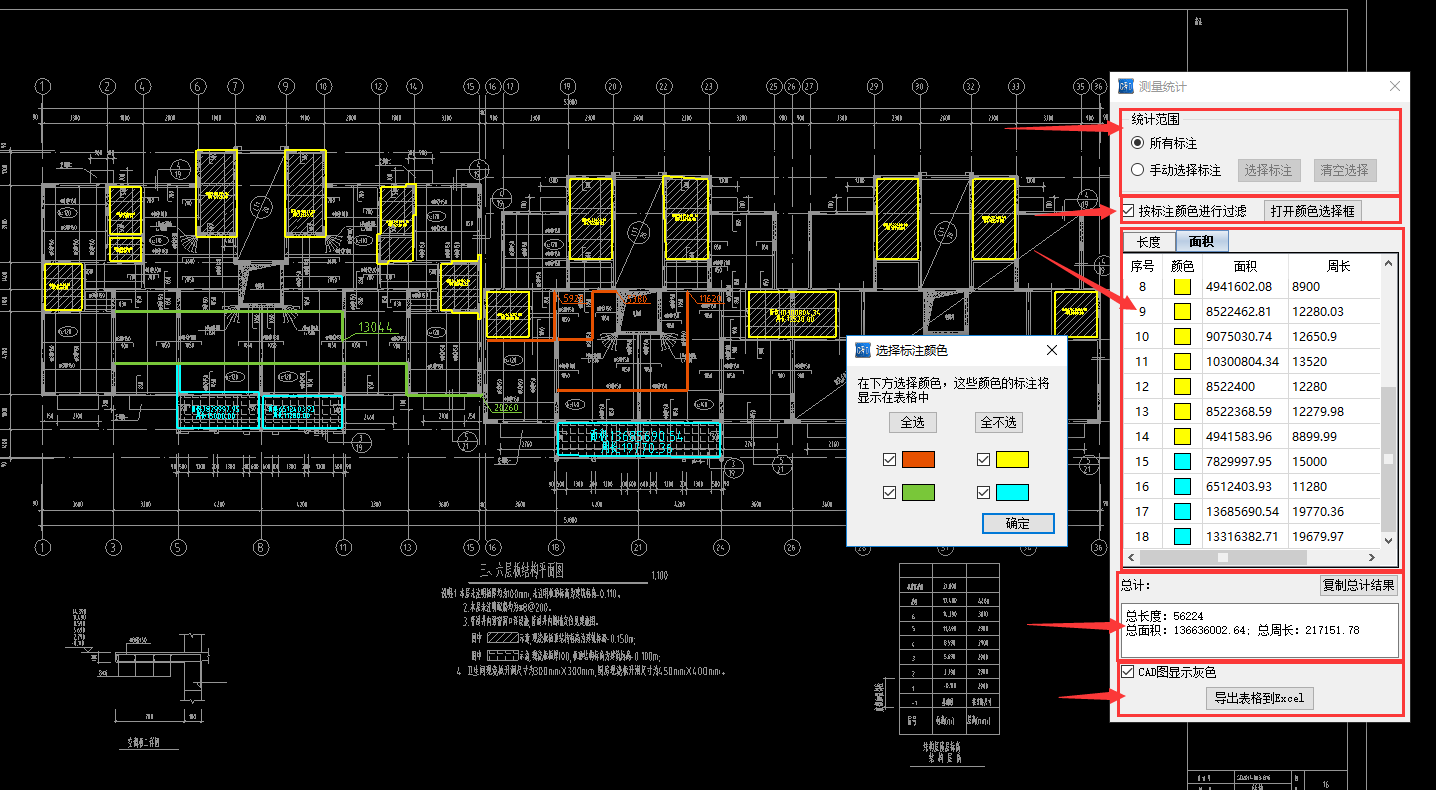

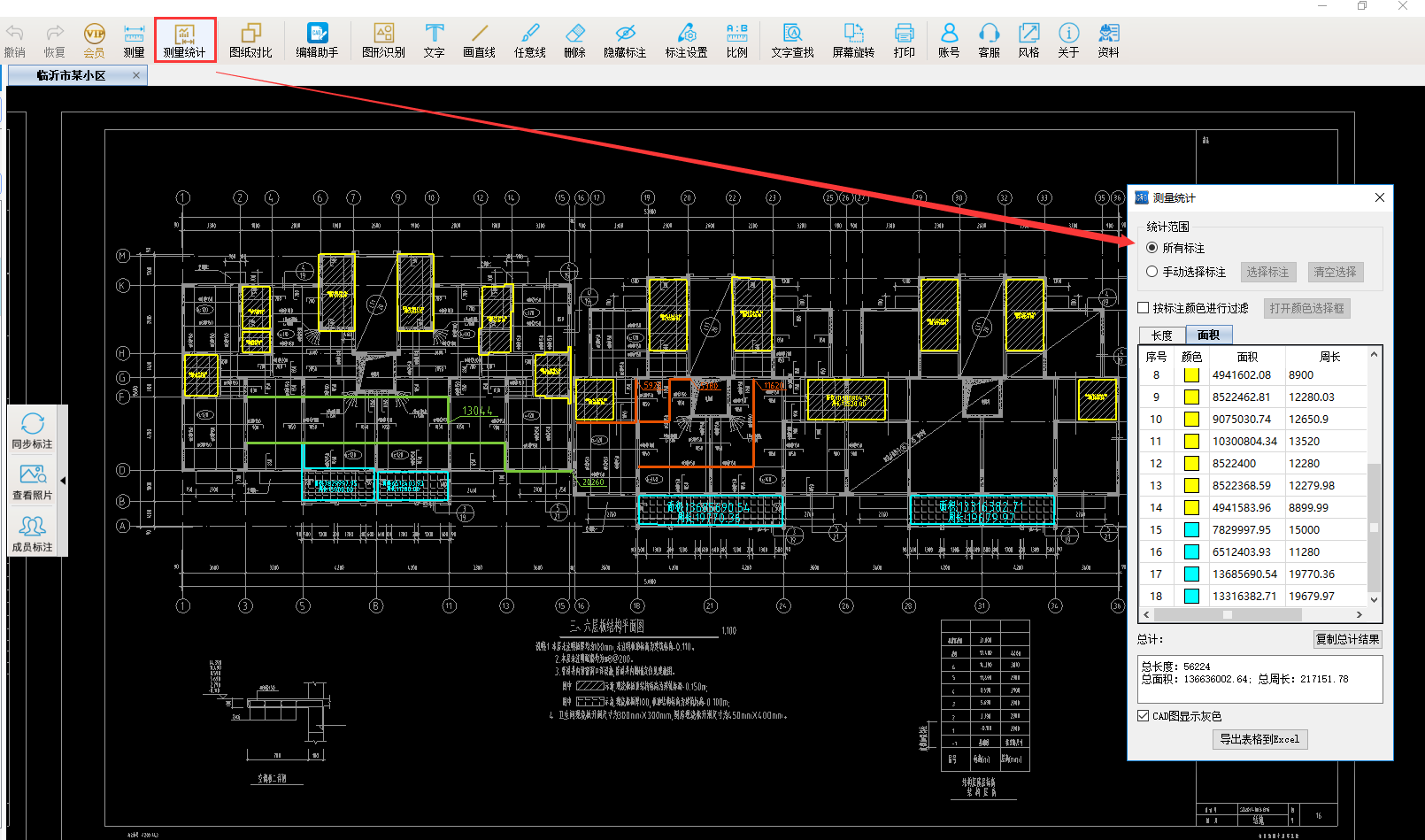

4、點擊“測量統計”按鈕，彈出統計窗口。統計窗口有5個部分組成！
⑴統計范圍?？梢赃x擇所有標注，或者手動選擇需要統計的標注。
⑵按顏色進行統計?？梢园凑疹伾?，來自由選擇想要統計的顏色標注。
⑶長度、面積標注顯示區，點擊條目，軟件自動定位到對應的標注位置，方便查看。
⑷結果顯示區。顯示選擇的統計結果，可以復制結果。
⑸圖紙灰顯及導出表格?；绎@功能和上述的灰顯功能一致，方便凸顯標注。導出表格可以將結果自動導出excel中，方便后續使用。

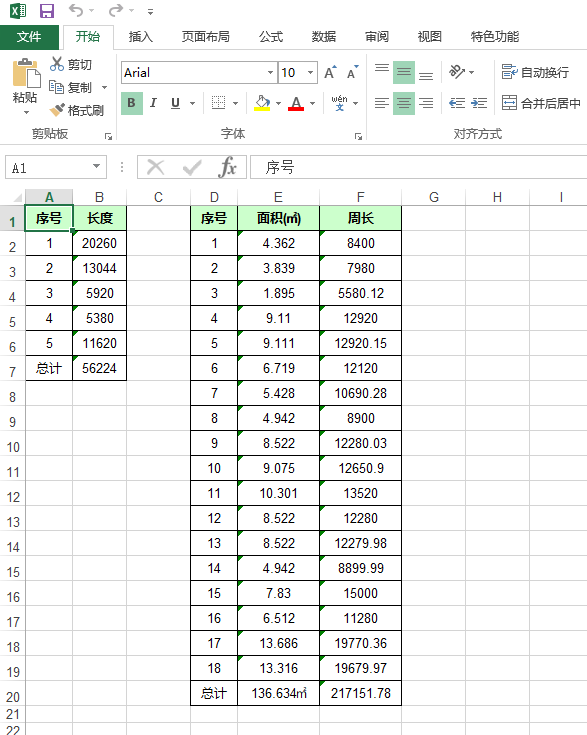

5、點擊導出表格到excel，軟件自動導出結果到excel中。
三、注意事項及小技巧
1、可以統計的命令包括：面積、矩形面積、面積含弧線、對齊、線型、點到直線的距離、測量圓、弧長。這些命令測量的結果，可以進行統計。

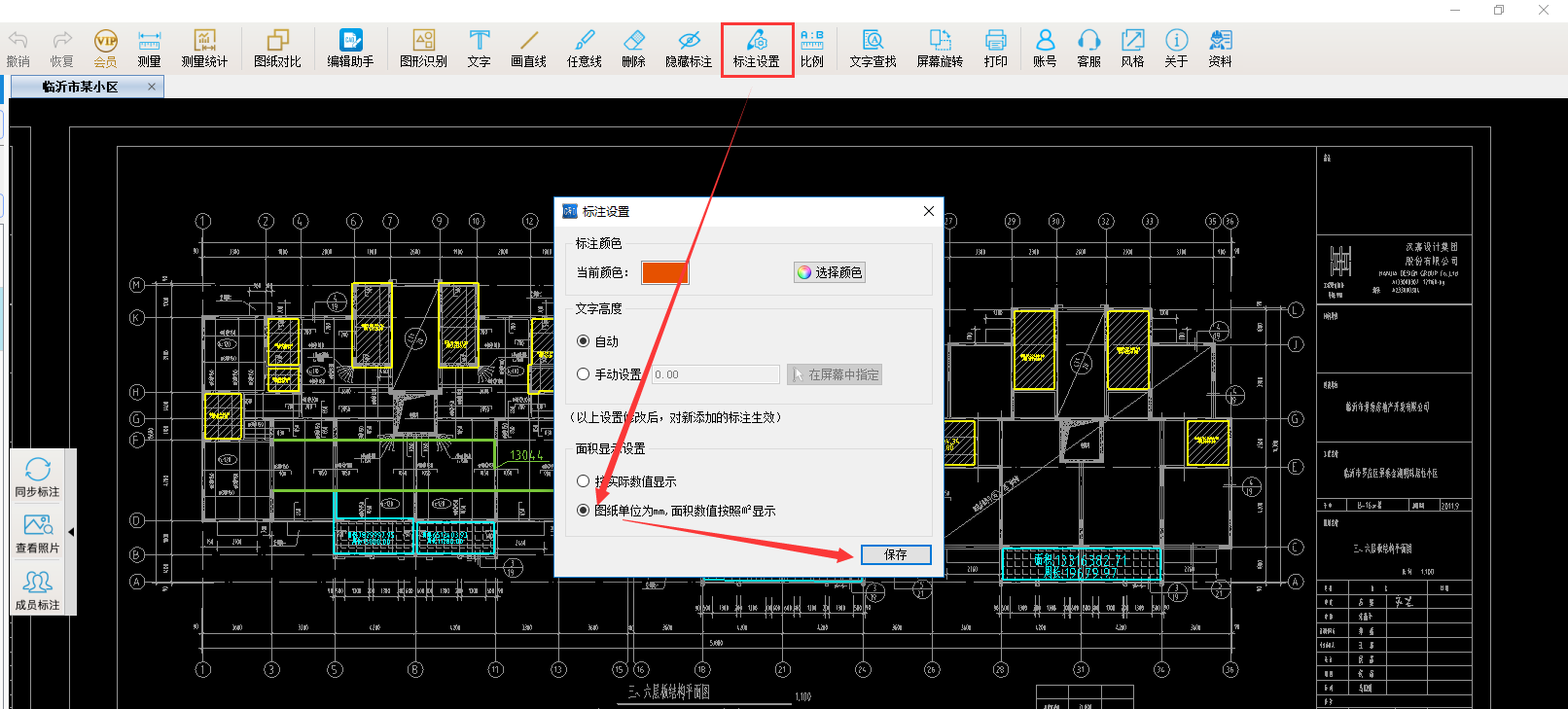

2、如果圖紙單位是mm，那么可以使用“平方米顯示”來將面積結果轉化成平方米顯示。
無論是建筑、機械還是室內設計等領域，CAD測量統計功能都以其精準性與高效性，為設計師們提供了有力支持。隨著技術的不斷發展，它將在更多領域發揮更大作用，助力設計行業邁向新高度。總之，掌握CAD測量統計技巧對于提升CAD繪圖工作效率有著重要意義。無論是新手設計師還是經驗豐富的專業人士，都值得深入學習和熟練運用這一功能，以應對日益復雜的設計項目需求。如果你在使用CAD測量統計功能過程中遇到任何問題，歡迎在評論區留言分享。
