在建筑、機械制造、室內設計等眾多依賴CAD軟件開展工作的領域中，準確且清晰的標注對于圖紙的理解與應用至關重要。CAD標注分類豐富多樣，不同類型的標注服務于不同的業務需求，為專業人員傳達精確的設計信息，助力項目的順利推進。

下面快跟我來看看CAD快速看圖軟件標注分類這一神仙功能到底怎么用吧！

一、準備工作

CAD快速看圖有多種下載方式，您可以通過官網下載純凈綠色安全的CAD快速看圖，點擊此鏈接即可一鍵直達！快人一步！



二、圖文教程

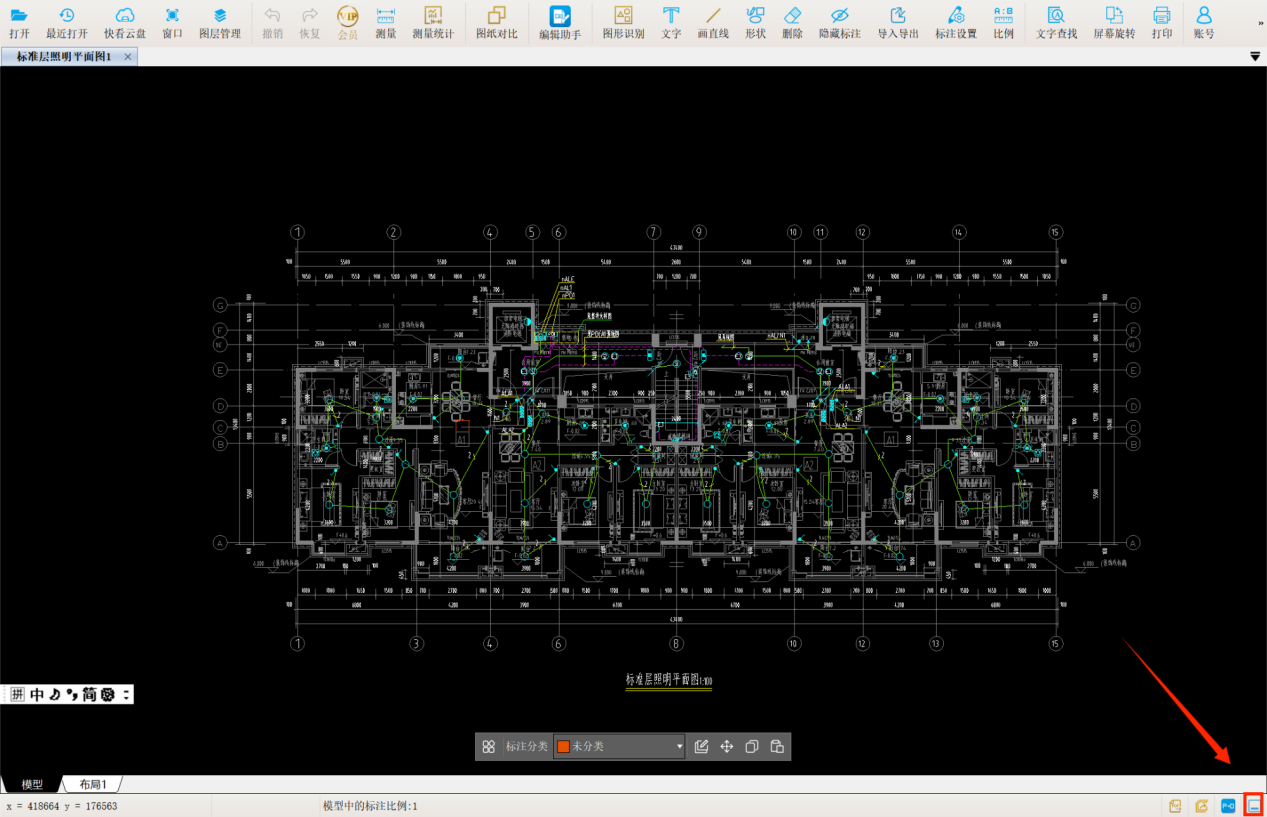

1.功能位置——軟件界面的底部

隱藏標注分類方法——點擊右下角按鍵隱藏

2.移動&復制&粘貼標注

移動：

復制：

粘貼：

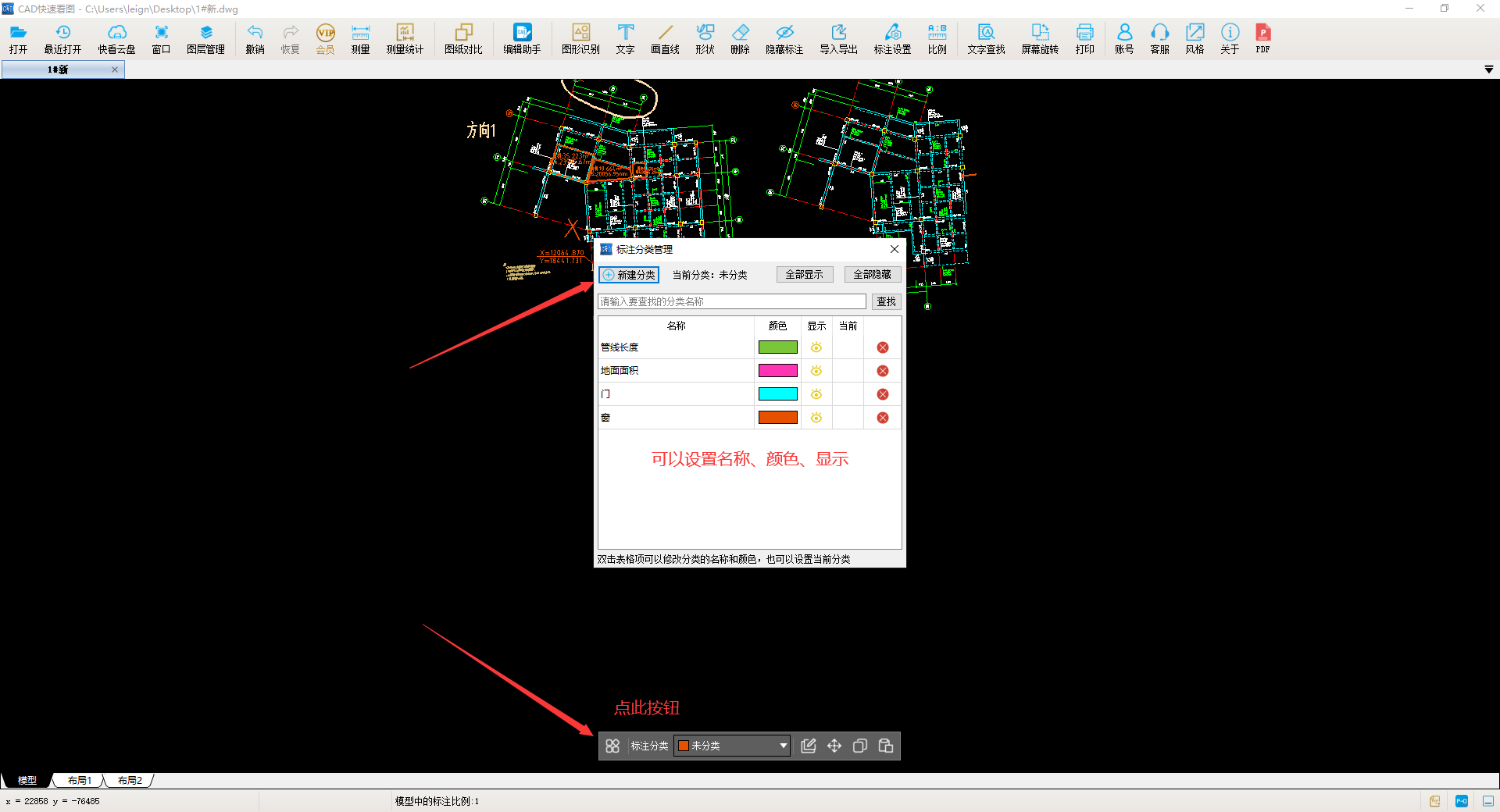

3.新建標注分類：根據測量需要對標注進行分類，對分類命名后，可以設置顏色。

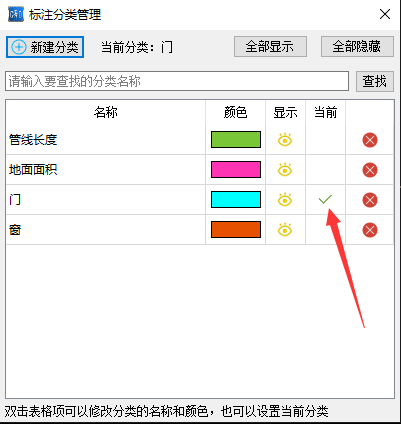

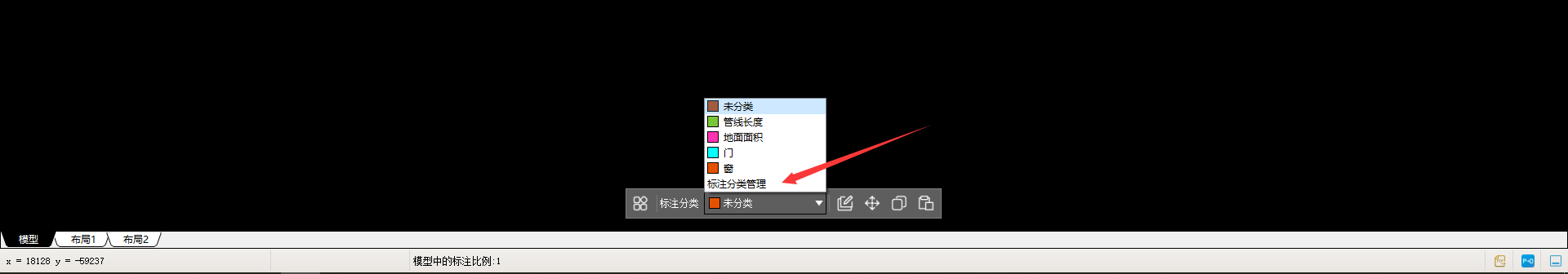

4.添加標注時，底部菜單可以直接切換選擇分類，選好分類后，打開“標注分類管理”界面會有對應的當前顯示。

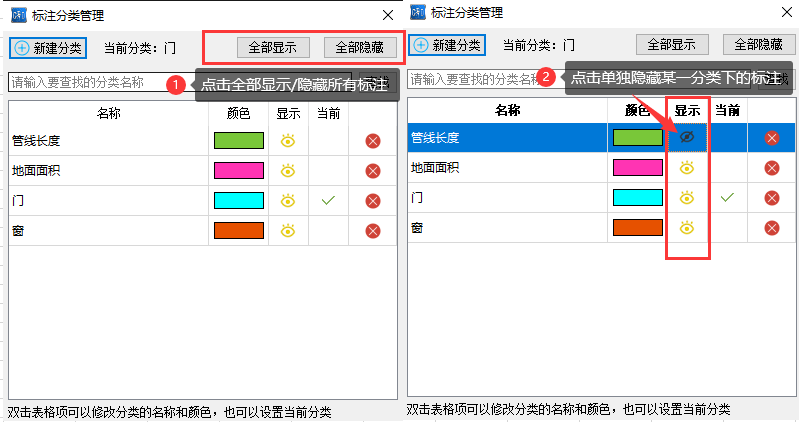

5.可隱可見：全部顯示/隱藏標注或者單獨顯示/隱藏某個分類下的標注

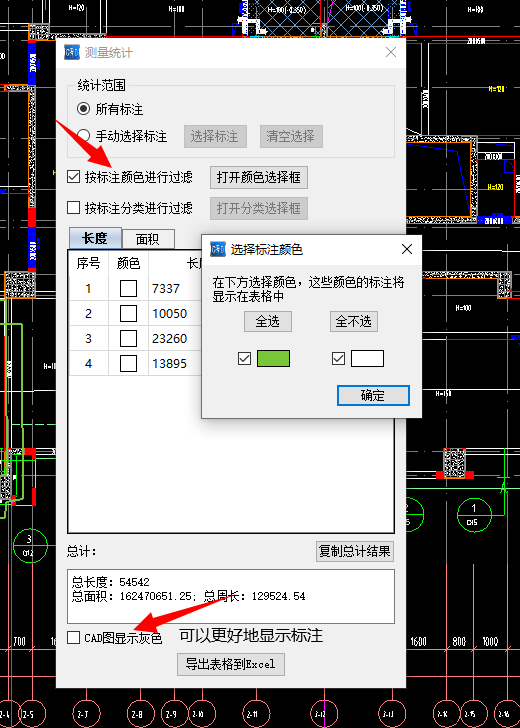

6.【測量統計】功能也增加“按照標注分類進行統計”，可以根據分類的結果進行統計。

進階使用：篩選功能可以自由組合，比如分類和顏色組合，范圍和分類組合等等、然后進行統計輸出。而且可以勾選cad圖顯示灰色，更好地查看標注。

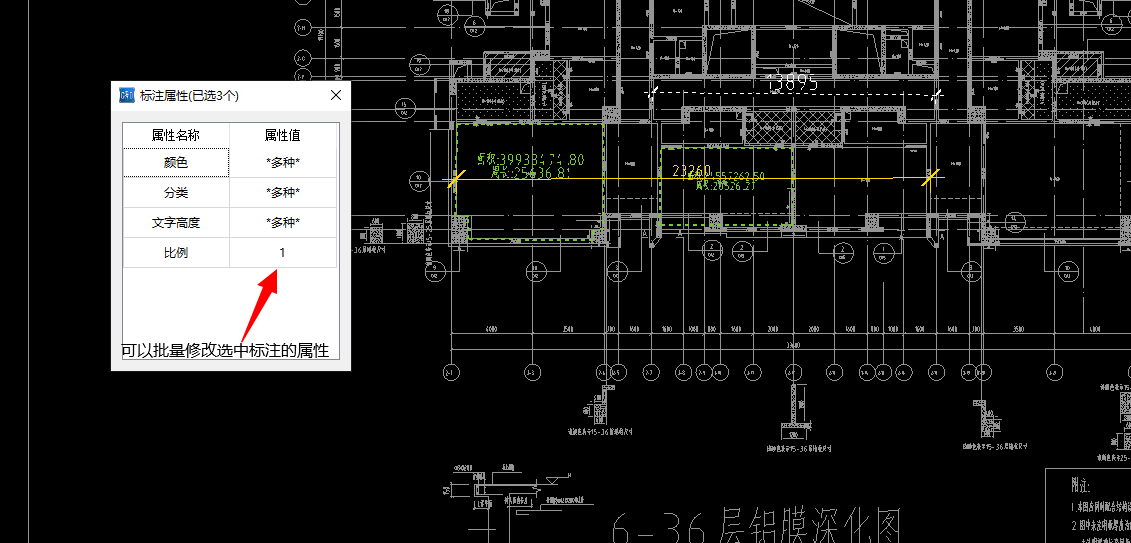

7.批量修改標注屬性

可以多選已添加的標注進行顏色、標注分類、文字高度、比例的修改，大大提高工作效率。

三、注意事項

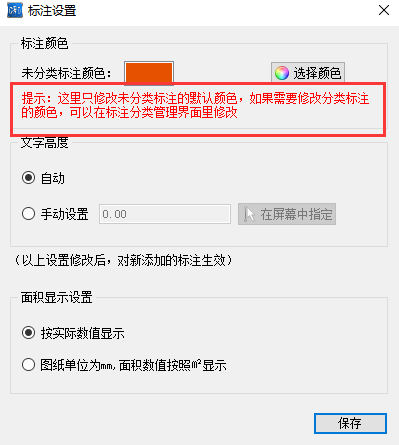

1.設置標注分類以后，【標注設置】設置時會提示不能對已分類的顏色進行修改，只對未分類的標注有效。

2.文字標注復制不能切換分類，即無論當前顯示標注分類是什么，點擊“復制快看文字”復制出來的文字標注還是原分類的。

3.如果將圖紙和標注發給別人看，對方軟件沒有升級的情況下，標注可以看全，但是不顯示分類，所以一定要盡快升級哦。

4.利用右鍵-修改單個標注屬性命令除了可以修改單個標注的顏色、文字高度等，這次也增加了分類選項。





CAD標注分類功能為設計師們提供了更加便捷、高效的分類方式，能夠為專業人員傳達精確的設計信息。在未來，隨著技術的不斷發展，CAD標注分類功能將會更加完善，為我們的工作和生活帶來更多的便利。如果你在使用CAD標注分類功能過程中遇到任何問題，歡迎在評論區留言分享。
