01、概述

    Rhinoceros和Revit是兩款在建筑領域應用非常廣泛的軟件產品，具有各自的建模邏輯。雖然Rhinoceros在精確建模復雜曲面和幾何形狀上有很大優勢，但Revit是一種用于BIM（BuildingInformationModel）工作流的高質量程序。因此，以適當的方式使這兩個程序結合，發揮各自優勢，可以輕松實現和優化我們的工作。在大多數情況下，會使用Revit作為主要的工作平臺，當在Revit中存在難以實現的復雜幾何體（主要是曲面）時，就需要Rhinoceros的配合。

    ?RobertoMolinos

    而實現Rhinoceros和Revit協同工作的對接方法主要分為兩類，一類是通過不同格式的不帶有建筑信息的模型文件作為接口，進行導出導入，成為Revit中的族或族元素等。另一類是通過插件，將rhino模型導出為帶有建筑信息的IFC文件。工業基礎類(IFC)文件格式是在建筑行業中交換對象的標準方式，可減少在不同應用程序之間傳輸文件時的信息丟失。它可被Revit直接讀取，減少建筑信息的丟失以及再次分類的工作。

    IFC相關內容可點擊參見“BIM的關鍵理念”中關于IFC的介紹

    當然，在進行工作流之前我們應該首先考慮的是，如何正確的在Rhinoceros中建模幾何體，以更好的時間數據交換？也就是第二部分的內容。

    02、RhinoModellingTips

    1.通識：

    a.根據項目選擇模型單位和精度。

    通常對于大型建筑項目，可以米為單位，精度為0,0001。

    對于需要高清晰度的小型項目，通常以毫米為單位工作，精度為0.01。當然，精度過高也更容易產生人為誤差，并且通常非常難以察覺。如果使用AutodeskCFD等流體模擬軟件進行分析時，將會因誤差而難以實現模擬。

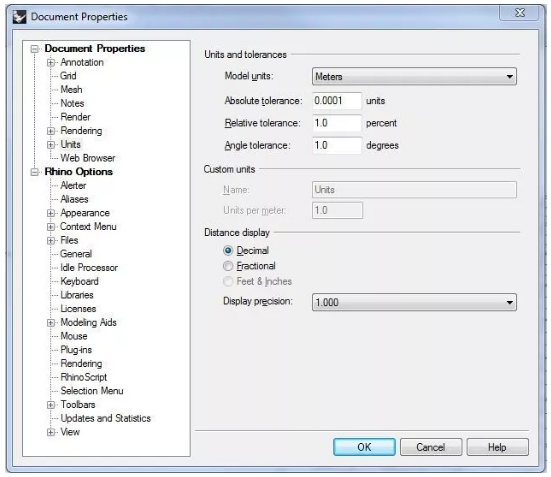

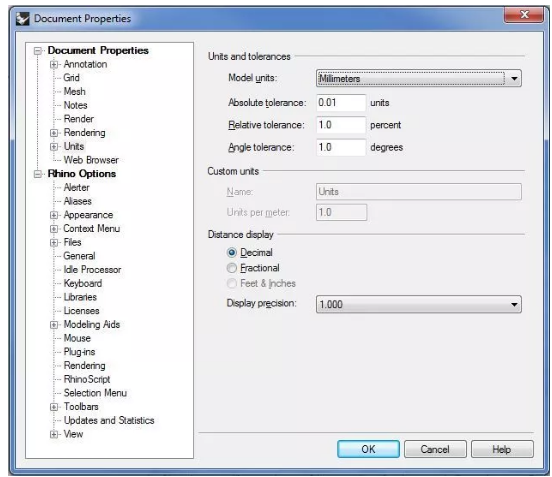

    UnitSetting

    ?RobetoMolinosr

    b.在世界坐標原點附近建模

    每個軟件都有自己的坐標系統，當有外部模型導入時，坐標系統就為模型提供了位置參考。每個軟件中的世界坐標原點往往是相互對位的。在世界坐標原點附近建模，不會發生模型導入后丟失或找不到的現象。

    在Rhinoceros中建模建議關閉“智能軌道”工具。類似于AutodeskCAD或Photoshop中的智慧捕捉，此工具有助于繪制具有對應關系的點和線等。在簡單的2D工程圖中工作時，此選項非常有用。但是，在3D模型中工作時，它通常會在不知不覺中導致錯誤。

    定義圖層層次結構，根據具體的模型及工作類型，將物件合理分層，更易于理解。這將實現復雜文件中的幾個專業人員之間的協作。當然如果在Rhinoceros中使用了Grasshopper，在Bake時要設置好圖層位置。

    c.曲線和曲面：

    在Rhinoceros中建立曲線和曲面后，或者是由其他軟件導入的幾何體，首先都需要檢查幾何是否正確：

    為了確定曲線（內差點曲線，控制點曲線等）是否被很好地導入Rhinoceros，我們必須檢查它們的控制點。可以選中曲線后按F10打開控制點顯示。

    正確的曲線將是只通過最小數量的控制點即可準確定義曲線。

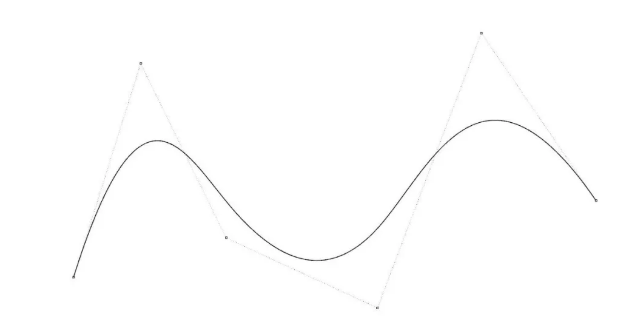

    較少的控制點定義的控制點曲線

    ?RobetoMolinosr

    在Revit中使用此幾何體時，過多的控制點可能導致精度錯誤和一些未知的問題，所以要盡量減少控制點的數量。

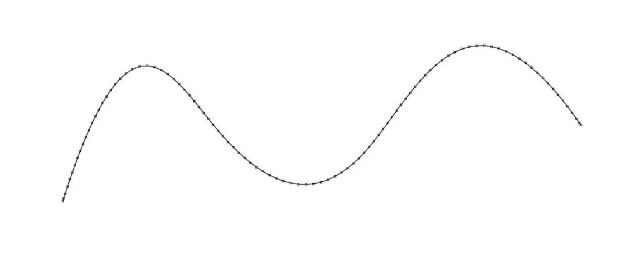

    較多的控制點定義的內差點曲線

    ?RobetoMolinosr

    如果曲線不正確，我們可以使用“重建”命令重繪曲線，當然重建后的曲線可能會與原始曲線有所偏差，取決于重建參數的設定。

    對于Rhinoceros中各種類型的曲面，我們可以通過檢查他們的isocurves來觀察質量的好壞。默認情況下，在Rhinoceros中，我們可以直接預覽任何曲面的Isocurves，也就時結構線，無法預覽時可在“顯示”面板里打開。

    正確的曲面會通過具有最小數量的isocurves來獲得準確的定義，如下圖所示。在Revit中的surface，過多的控制點可能導致精度錯誤等問題。

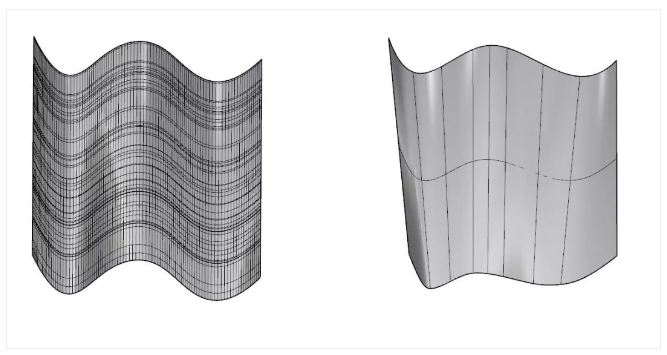

    較多的isocurvessurface（左）較少的isocurvessurface（右）

    ?RobetoMolinosr

    d.法線方向：

    同Sketchup類似，犀牛的每個表面都具有正面和背面。即表面的方向性。所有表面都具有法線方向，當在Rhinoceros和Grasshopper中進行的不同的操作是，可能會根據曲面的法線方向進行運算。

    要預覽曲面的方向，可以通過“Direction”命令。如果需要更改曲面的方向，則只輸入“Flip”命令即可。

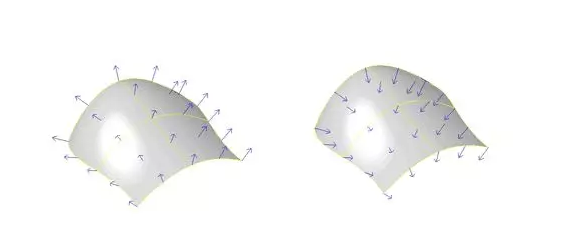

    曲面的方向

    ?RobetoMolinosr

    預覽曲面方向的另一個方法是在display面板中更改幾何圖形正面與背面的顯示顏色。

    調整后的曲面正反顯示模式

    ?RobetoMolinosr

    e.頂點精度：

    當有兩個相鄰曲面時，需要檢查兩個曲面的邊和頂點之間的重合是否正確。因為在Rhinoceros中建模時，尤其是打開了很多捕捉方式，我們可能不小心在重合邊界處定位錯誤，導致并非完全的重合，而是存在縫隙。這在導入到Revit中是致命的，很難被發現。

    f.曲面導出：

    在將任何表面從Rhinoceros導出到Revit之前，我們必須知道它是哪種類型的面。

    ·Rhinoceros中的曲面由以下幾類參數控制：

    ·階數（Surfacedegree）。

    ·曲率（Curvature）。

    ·修剪或未修剪（Trimmedoruntrimmed）。

    ·Rhinoceros中的表面可分為以下幾類：

    ·OpenSurface

    ·OpenExtrusion

    ·OpenPolysurface

    ·ClosedPolysurface

    要分析曲面，我們可以在屬性面板中觀察其所屬類型。不能導出的曲面包括：有過多控制點的曲面，折疊表面或控制點與其軸表面不對應的表面（通常是修剪表面）

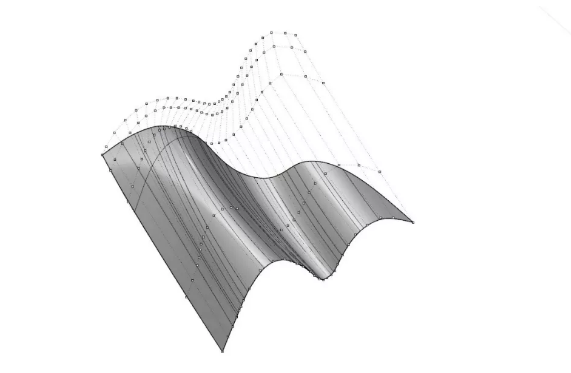

    修剪的曲面仍存在被修剪處的信息

    ?RobetoMolinosr

    g.表面類型

    不同類型的Rhinoceros曲面對應著不同的Revit中的可轉化對象

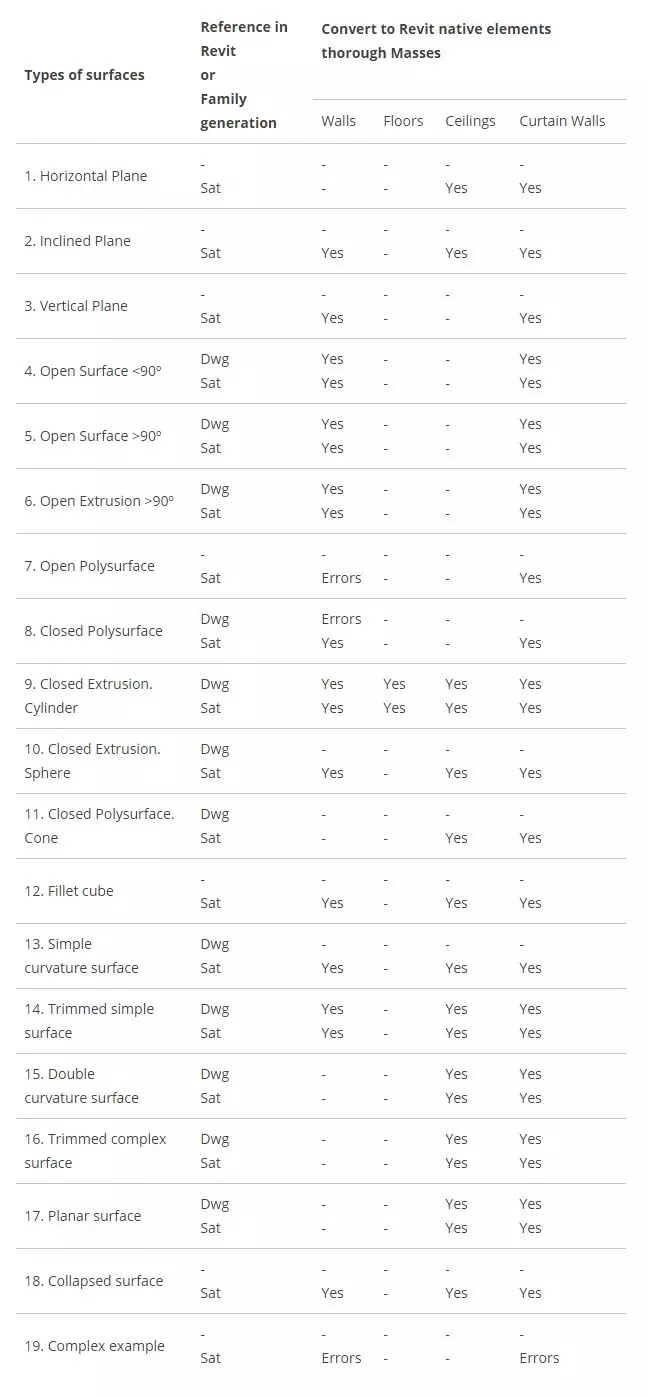

    不同類型的Rhinoceros曲面對應Revit中的可轉化對象

    ?RobetoMolinosr

    03、對接方法

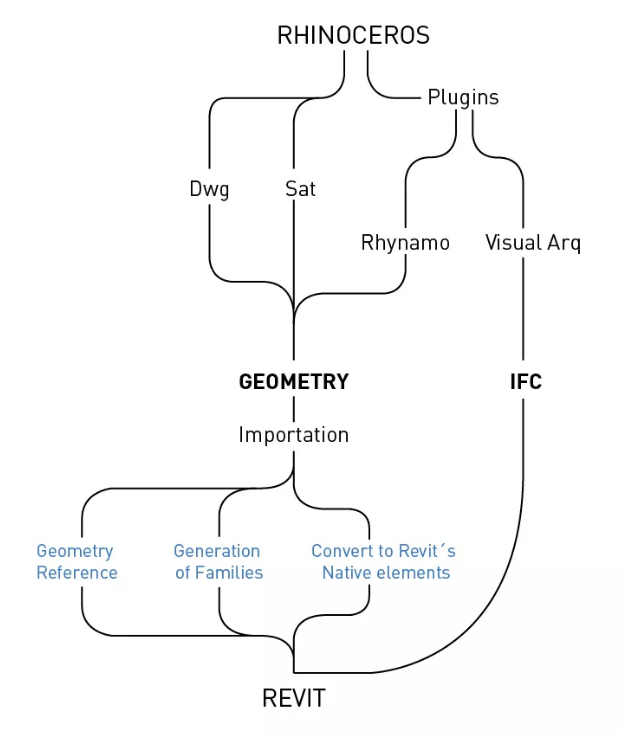

    在了解Rhinoceros中建模的注意事項后，我們即可將模型數據導入到Revit中。針對不同情況，我們可以采用如下6中方法進行對接的工作。

    Option1

    直接將Rhino幾何體導出為sat或dwg格式，再導入Revit。對于Revit中的體積參考，此方法是有效的，幾何體不帶材料屬性。

    Option2

    將Rhino幾何體出為sat或dwg格式，再導入Revit中的Mass。這是將導入的幾何圖形轉換為Revit（地板，墻壁，天花板和幕墻）中的元素的最佳方法。

    Option3

    將Rhino幾何體出為sat或dwg格式，再導入Revit中的族。這是在Revit中創建復雜族物體的方法。

    Option4

    通過Rhynamo將Rhino幾何體導入Dynamo。

    Option5

    通過Flux將Rhino幾何體或數據導入Dynamo。

    Option6

    將Rhino幾何體導出到IFC，再與Revit對接。

    ?RobetoMolinosr

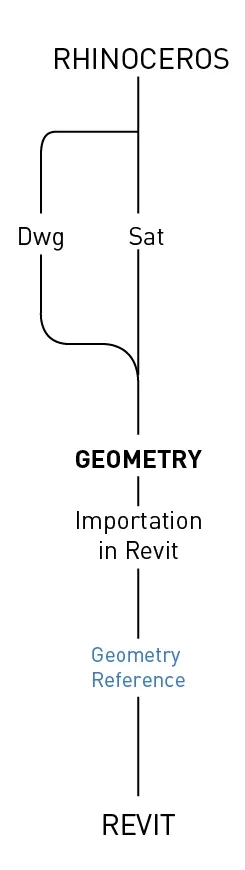

    Option1：

    Steps：

    ·插入>>導入CAD。

    ·設置定位方法。

    ·選擇單位。

    ·取消選擇“糾正稍微偏離軸的線”。

    ·選擇文件類型DWG（*dwg）或ACISSAT（*.sat）。

    ·打開

    適用范圍：

    僅當導入的幾何體不需在截面和高程等視圖中表示時才適用，因為直接導入時，視圖中的切割平面無法正確切割CAD幾何體。它不能轉換為原生的Revit元素。

    ?RobetoMolinosr

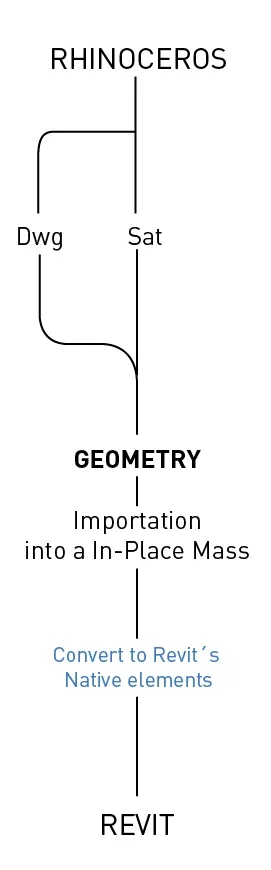

    Option2：

    Steps：

    ·體量和場地>>放置體量。

    ·插入>>導入CAD。

    ·設置定位選項。

    ·選擇單位。

    ·取消選擇“糾正稍微偏離軸的線”。

    ·選擇文件類型DWG（*dwg）或ACISSAT（*.sat）。

    ·完成體量。

    ·體量工具>>通過Face建模（天花板，地板，墻壁和窗簾系

    統）

    適用范圍：

    當導入的幾何體將在視圖（平面視圖，截面，高程）中表示時，建議將幾何體導入為體量，否則視圖切割平面將無法正確切割它。當需要使用“按面”工具創建基于導入曲面的原始Revit元素（如墻壁，屋頂和地板）時，也會選擇此方法。

    ?RobetoMolinosr

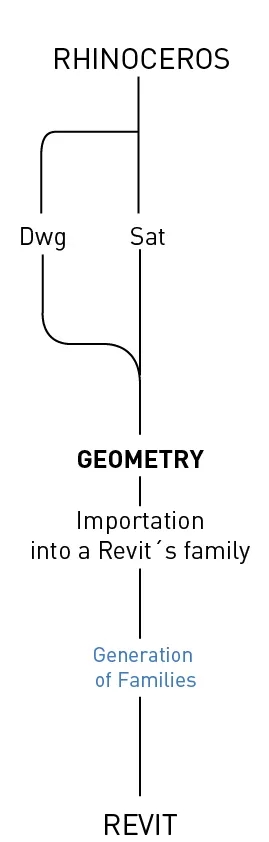

    Option3：

    Steps：

    ·打開選定的族模板。

    ·插入>>導入CAD。

    ·設置定位選項。

    ·選擇單位。

    ·取消選擇“糾正稍微偏離軸的線”。

    ·選擇文件類型DWG（*dwg）或ACISSAT（*.sat）。

    ·打開。

    ·修改可視化屬性>>導入的類別>>對象的樣式>>導入的對象

    >>導入的圖層。

    ·重命名類別名稱。

    ·修改材料。

    ·對導入的所有圖層/材質重復該過程。

    適用范圍：

    當需要幾何體來在Revit中創建復雜族時，可使用此方法。

    ?RobetoMolinosr

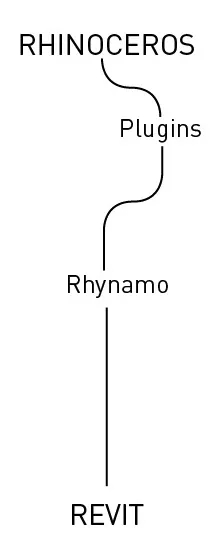

    Option4：

    Steps：

    ·打開Revit項目

    ·管理>>打開Dynamo>>Rhynamo包

    ·選擇Rhino的文件路徑

    ·跟隨

    適用范圍：

    如果我們需要在Revit中創建復雜幾何，則此方法是最佳方法。通過Rhynamo，我們可以直接將幾何圖形導入Revit，跳過從Rhinoceros導出再Revit的過程。

    但是，在Rhynamo中讀取幾何體時會遇到一些問題。只能夠讀取Surfaces屬性的曲面。

    ?RobetoMolinosr

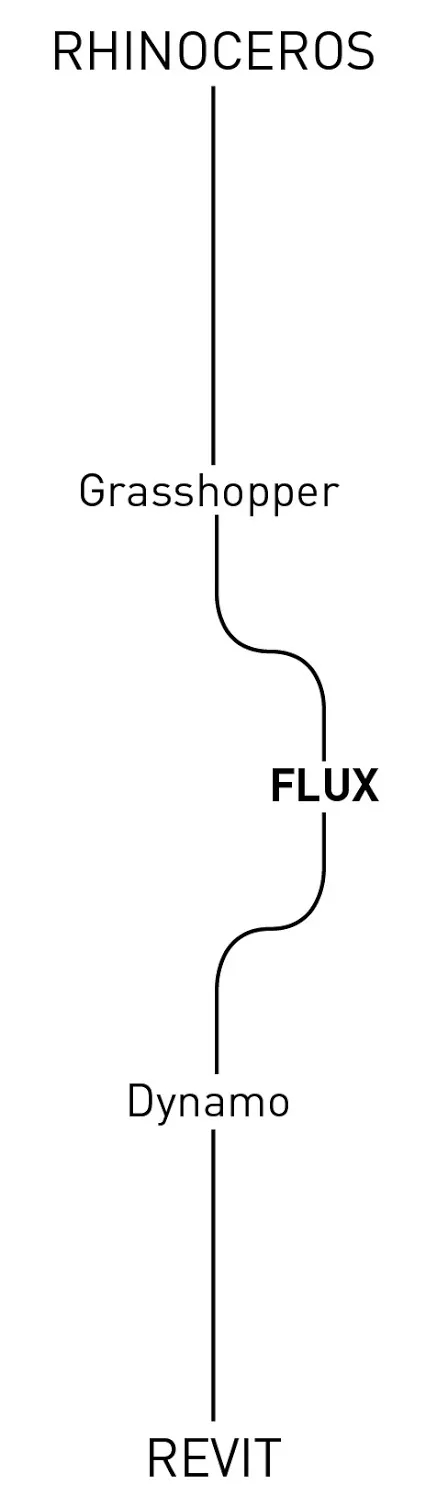

    Option5：

    Steps：

    ·在Grasshopper中管理幾何圖形或string數據

    ·使用Flux/Speckle將數據導出為CSV/XLS

    ·打開Revit項目

    ·OpenDynamo>>使用Flux/Speckle收集數據

    ·管理Dynamo中的幾何/數據

    ·Bake到Revit

    適用范圍：

    此方法非常強大，可以批量獲取純原生的Revit元素。可簡單地管理Rhino信息，例如文本，點，曲線，并將這些元素與Revit元素（如族或自適應組件）組合在一起

    Flux–是FluxFactory公布的一款插件程序，可自動從Rhino通過網絡傳輸資料至Revit或Excel，實現數據的對接。

    ?RobetoMolinosr

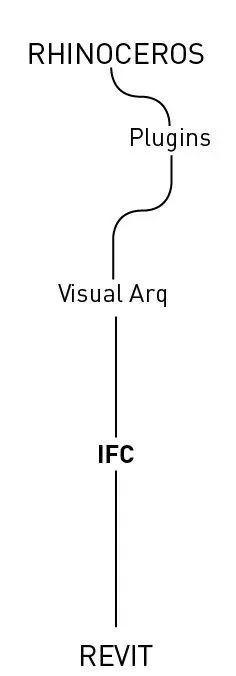

    Option6：

    Steps：

    ·使用VisualARQ插件建立的犀牛BIM模型：墻壁，幕墻，結構，門，窗戶，樓梯，欄桿和屋頂。

    ·使用VisualARQ-Grasshopper插件建立的模型。

    ·導出為IFC格式文件。

    ·在Revit中鏈接IFC

    適用范圍：

    VisualARQ是一款非常強大的軟件，致力于讓rhino完善為一款BIM建模軟件。它可實現在rhino中建立帶有構件信息的模型，類似于Revit的建模方法，但是其能力與比Revit相比還是有限的。

    新版VisualARQ的新增功能之一是提供了IFC文件接口，可將rhino中的BIM構件或非BIM構件與Revit直接對接。
