室外欄桿
本章采用參數功能繪制欄桿扶手，詳細介紹室外欄桿的繪制。欄桿是通常設置在樓梯、欄板、陽臺等處的兼具實用和裝飾的凸起物，是欄桿或欄板上沿（頂面）供人們手扶的構件，行走時依扶之用。材料多為木制，也有金屬、塑料、水磨石、大理石等。
1）室外欄桿扶手的創建步驟：打開上一章保存的模型"點擊“插入”選項卡"“載入族”選擇U盤資源庫“小別墅案例族庫”載入“欄桿扶手_1200mm”打開。詳見圖2.11-1所示。

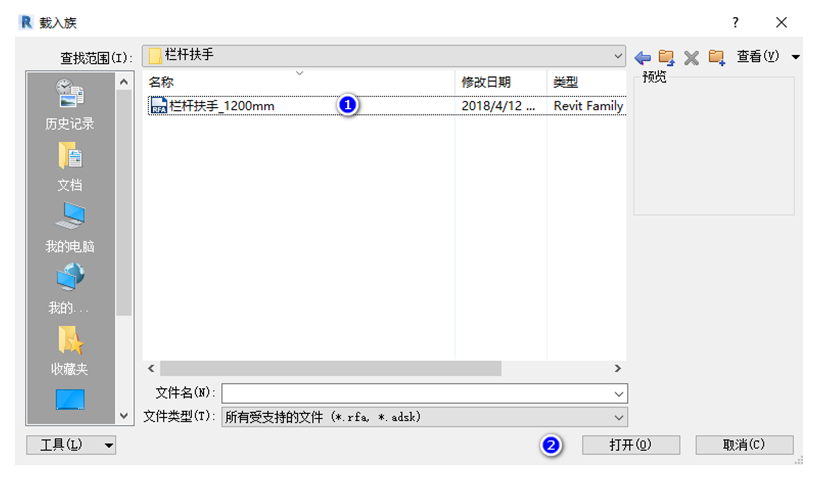

圖2.11-1 載入欄桿扶手
2）項目瀏覽器打開樓層平面，鼠標移至 “樓層平面”"“基礎”"雙擊鼠標左鍵進入基礎平面"在平面6軸、7軸與A軸位置創建欄桿扶手，創建方法： “項目瀏覽器”"“族”"“欄桿扶手”鼠標左鍵點擊欄桿扶手拖動至繪圖區域，欄桿扶手位置可用參照平面工具定位，對齊或移動工具將欄桿扶手與梁外的邊距25mm詳見圖2.11-2所示。

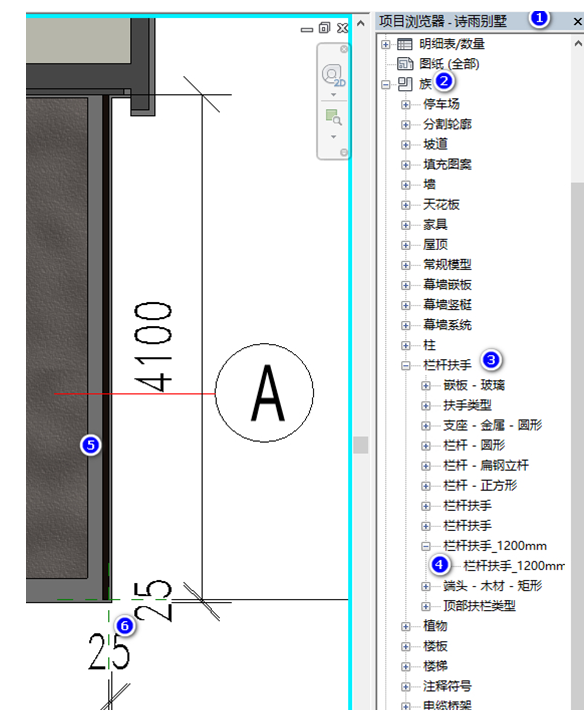

圖2.11-2 欄桿扶手位置
3）點擊欄桿扶手"查看屬性面板"標高“基礎”，偏移“-50”主桿厚度 “50”欄桿長度例如“2175”詳見圖2.11-3所示。
圖2.11-3 欄桿扶手編輯
4）將一層平面6軸、7軸與A軸位置區域欄桿扶手創建完成，二層D軸與1軸交點區域的欄桿扶手創建完成。
