扶手輪廓族實例

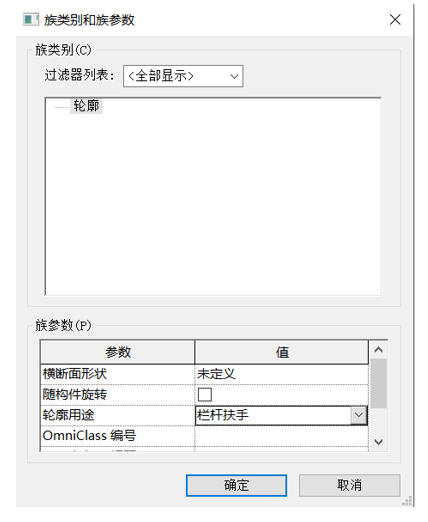

01.點擊“文件”選項卡——“新建”——族，在彈出來的新建族對話框中，選擇“公制輪廓-扶欄.rft”族樣板，點擊“打開”按鈕，創建一個新輪廓族。接著在“屬性”面板中點擊“族類別和族參數”，適當調整其輪廓類型，如圖2.3-1所示。
圖2.3-1 族類別和族參數

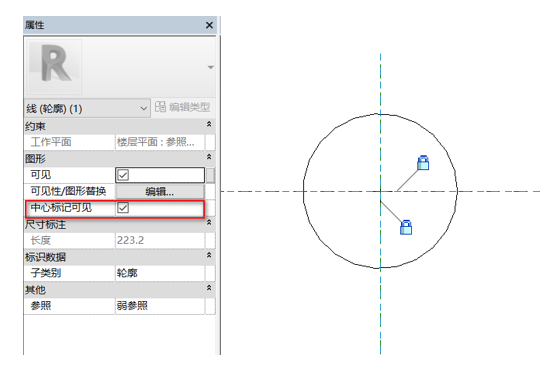

02.繪制扶欄輪廓。點擊“創建”選項卡——“詳圖”面板——（線），在繪制面板中選擇“圓形”，在中心原點繪制一個圓形輪廓。接著選中該圓形輪廓，在“屬性”面板中勾選“中心標記可見”，如圖2.3-2所示。然后在“修改”選項卡下點擊“對齊”，將大圓鎖定在經過圓心的參照平面上，如圖2.3-3所示。
圖2.3-2 屬性面板 圖2.3-3 鎖定圖形

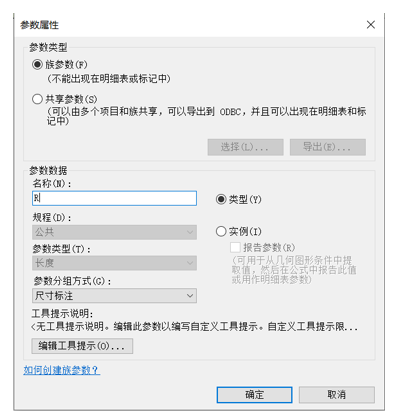

03.把臨時尺寸標注更改為永久性尺寸標注后，選中半徑標注，單擊“修改”選項卡的標簽尺寸標注面板上“創建參數”，在彈出來的“參數屬性”面板上編輯名稱為“R”，點擊“確定”，則創建了一個新的標簽參數，如圖2.3-4所示。
圖2.3-4 屬性參數
04.繪制參照平面。在創建選項卡下點擊“參照平面”，在二維視圖中進行繪制參照平面，在“創建”選項卡中點擊“對齊”將繪制好的參照平面進行等分，然后再次用“對齊”給總尺寸進行標注，如圖2.3-5所示。接著選中總尺寸創建一個新的名稱為“L”的參數標簽。
圖2.3-5 等分參照平面

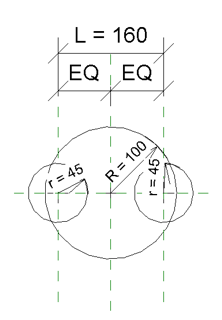

05.繪制小圓。重復02、03步驟進行對圓的鎖定以及給小圓賦予新的標簽參數“r”，繪制好的圖形如圖2.3-6所示。
圖2.3-6 繪制小圓
06.驗證輪廓是否會隨著參數的變化進行參變。在“屬性”面板中點擊“族類型”，在彈出來的“族類型”面板中更改數值檢查輪廓是否會隨著數值的變化而進行改變，如圖2.3-7所示。
圖2.3-7 族類型
07.修剪多余的對象。在修改面板中先使用“拆分圖元”來對需要修剪的部分進行拆分，然后使用“修剪/延伸為角”進行修剪，如圖2.3-8所示，完成后將所制作好的輪廓族保存到計算機本地文件夾中。
圖2.3-8修剪圖形
08.創建新項目來使用輪廓族。點擊“文件”選項卡——“新建”——項目，在彈出來的"新建項目"面板中，選擇“建筑樣板”，點擊“確定”按鈕，創建一個新項目。并將制作好的輪廓族載入到項目中。

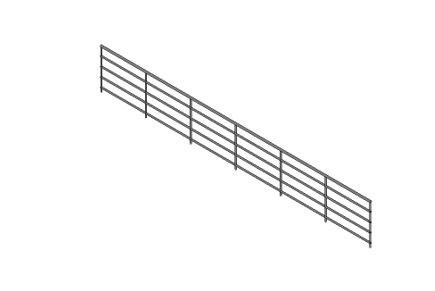

09.創建欄桿扶手。點擊“建筑”選項卡——“樓梯坡道”面板——“欄桿扶手”下拉列表——（繪制路徑），隨意繪制一道欄桿，切換到三維視圖，如圖2.3-9所示。
圖2.3-9三維欄桿

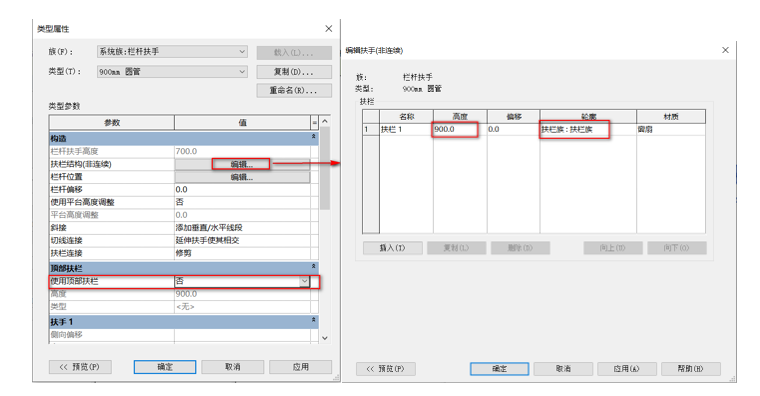

10.修改欄桿扶手參數。在屬性瀏覽器中，點擊屬性面板中的“編輯類型”，在彈出“類型屬性”窗口，調整其類型參數值，并進行調整其"扶欄結構（非連續）"參數，如圖2.3-10所示。
圖2.3-10修改扶手參數
11.點擊“確定”，在三維視圖上繪制欄桿扶手已經完成，如圖2.3-11所示。
圖2.3-11欄桿扶手
