公制常規模型族實例——排水溝蓋板

Revit默認族樣板庫中提供了多種族樣板用于創建常規模型族：

1）公制常規模型.rft

2）基于線的公制常規模型.rft

3）基于面的公制常規模型.rft

4）基于墻的公制常規模型.rft

5）基于天花板的公制常規模型.rft

6）基于屋頂的公制常規模型.rft

7）基于樓板的公制常規模型.rft

8）基于兩個標高的公制常規模型.rft

在我們進行實際的創建對象的時候，需要選擇合理的族樣板來創建我們所需要的對象。以下以創建建筑工常用的排水溝蓋板族為例，簡述Revit常規模型族的創建方法。

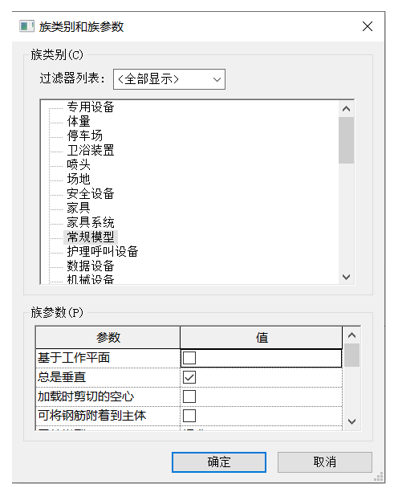

01.點擊“文件”選項卡——“新建”——族，在彈出來的新建族對話框中，選擇“公制常規模型.rft”，點擊“打開”按鈕，創建一個新族，在“屬性”面板中點擊“族類別和族參數”，適當調整其類別與參數，如圖2.4-1所示。

圖2.4-1  族類別和族參數

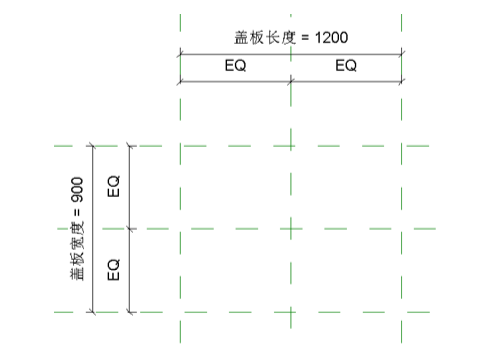

02.繪制參照平面。在創建選項卡下點擊“參照平面”，在視圖中進行繪制參照平面，在“注釋”選項卡下點擊“對齊”將繪制好的參照平面進行等分，然后再次用“對齊”給進行總尺寸標記，并點擊總尺寸創建新的標簽參數“蓋板長度”、“蓋板寬度”，可點擊屬性面板的“族類型”進行驗證參照平面是否會隨著參數的變化進行參變，如圖2.4-2所示。

圖2.4-2  參照平面

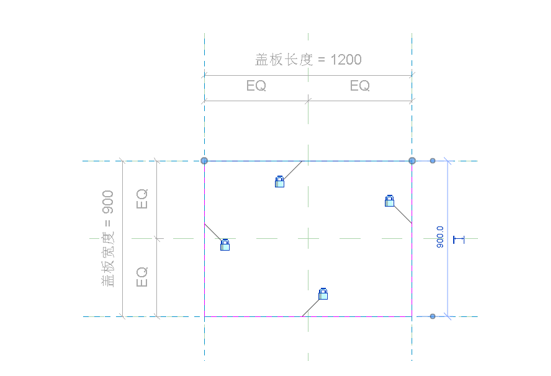

03.繪制蓋板輪廓。在“創建”選項卡下“形狀”面板中點擊“拉伸”，在“繪制”面板中點擊“矩形”命令進行繪制，并把所繪制的圖形鎖定在參照平面上，如圖2.4-3所示。

圖2.4-3  繪制蓋板

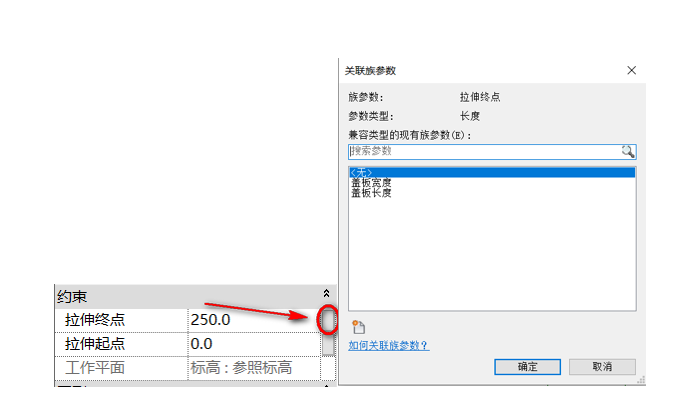

04.編輯蓋板厚度。切換視圖為前立面，在“屬性”瀏覽器中點擊“拉伸終點”的“關聯族參數”，在彈出來的“關聯族參數”點擊“新建參數”，如圖2.4-4所示。新建一個名稱為“蓋板厚度”的標簽參數，點擊“確定”按鈕。然后點擊屬性面板的“族類型”進行“蓋板厚度”數值的更改，點擊“應用”并“確定”，以檢查拉伸的蓋板厚度是否隨之變化。

圖2.4-4  關聯族參數

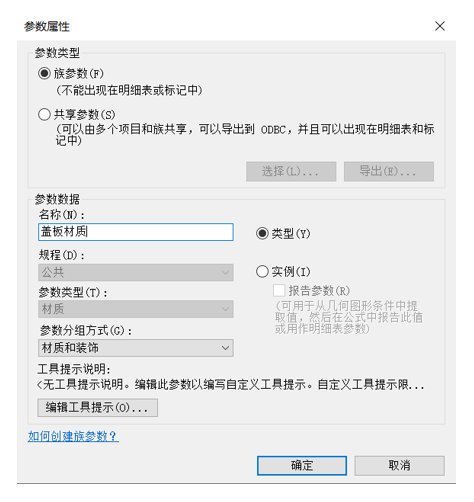

05.編輯蓋板材質。在“屬性”瀏覽器中點擊“材質”的“關聯族參數”，在彈出來的“關聯族參數”點擊“新建參數”，新建一個名稱為“蓋板材質”的標簽參數，點擊“確定”按鈕，如圖2.4-5所示。將蓋板材質添加到族參數中。

圖2.4-5  屬性參數

06.創建排水孔。切換視圖為“參照標高”中，在平面視圖中繪制適當的參照平面并進行“等分”，如圖所示。選擇排水溝蓋板，在“模式”面板中點擊“編輯拉伸”進入編輯環境中，在“編輯拉伸”環境中運用“繪制”面板中的“矩形”與“起點-終點-半徑弧”進行繪制排水孔，并逐個進行“等分”和“鎖定”，如圖2.4-6所示。

圖2.4-6  創建排水孔

07.點擊“完成”，蓋板繪制完成，如圖2.4-7所示。

圖2.4-7  蓋板
