許多伙伴入手Revit軟件表示還不會快速確定管線系統，不過沒關系，因?yàn)橄挛墓P者就分享了Revit快速確定管線系統的簡單教程，希望有需要的朋友都來共同學習哦。

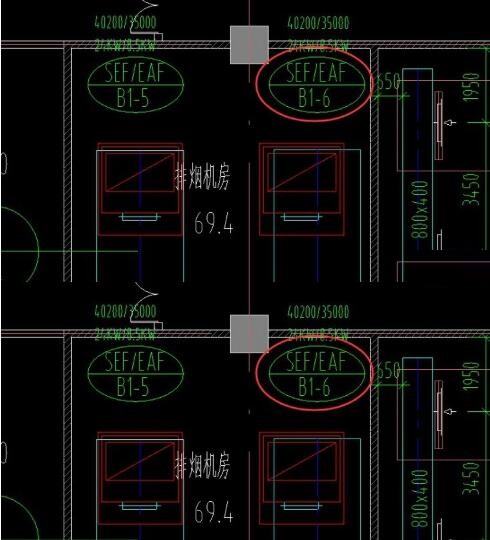

方法一：通過風機的設備編號，查找設備表來確定，如圖所示。
這樣就確定了此風管為排風兼排煙系統。

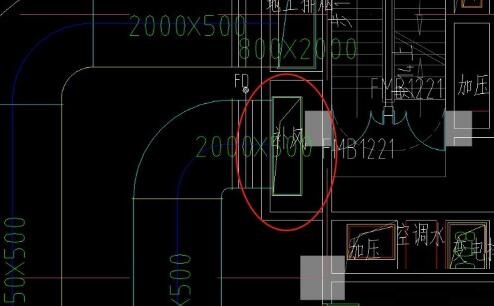

方法二：通過風管所到的風井來確定風管系統，如圖所示，風管是從補風井出來的，所以此風管為補風系統。

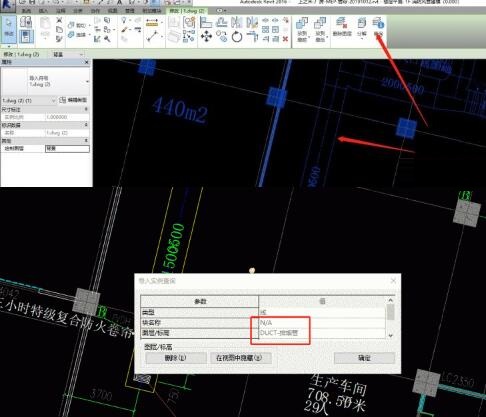

方法三：通過Revit中導入圖紙的查詢命令，選擇圖紙，點查詢，然后單擊風管，如圖所示，圖層是排煙管，所以此風管為排煙系統。
方法三只適用于規范的CAD圖紙。
以上這里為各位分享了Revit快速確定管線系統的簡單教程。有需要的朋友趕快來看看本篇文章吧。
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
