在工作中，我們有時候需要對墻面或其他面的局部區域進行裝飾材料特殊處理，而不需要為局部區域掏洞，在補一小塊操作。用到的功能就是：

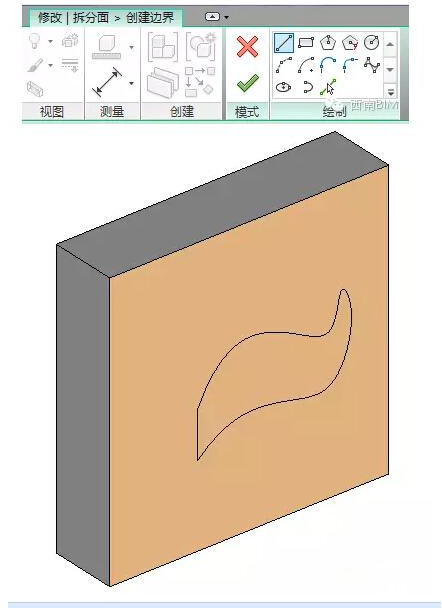

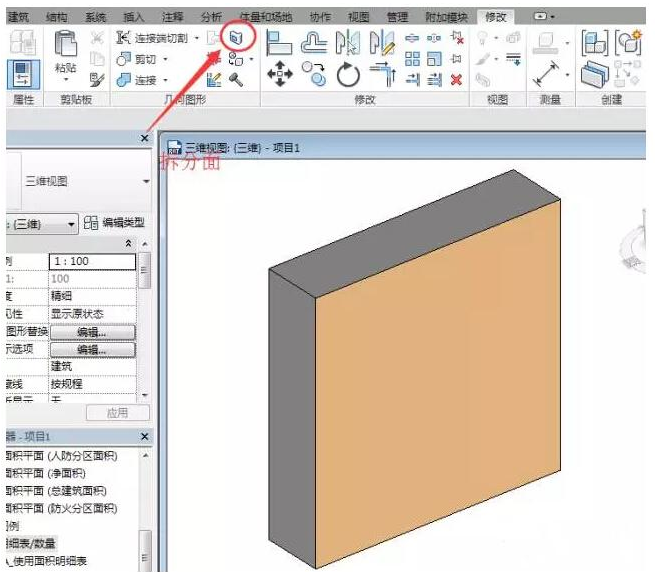

啟動“拆分面”命令，選擇要拆分的墻面等，然后繪制拆分面域邊界——一個封閉的區域邊界，也可以利用母面的邊界。

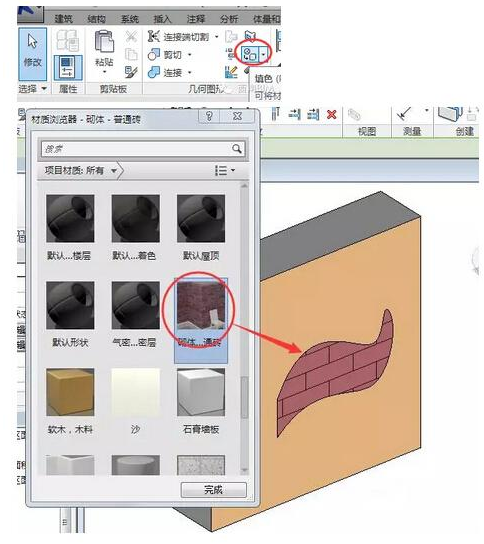

選擇“填色”工具，在材質瀏覽器中選擇所需材質，點選要填色的拆分面。

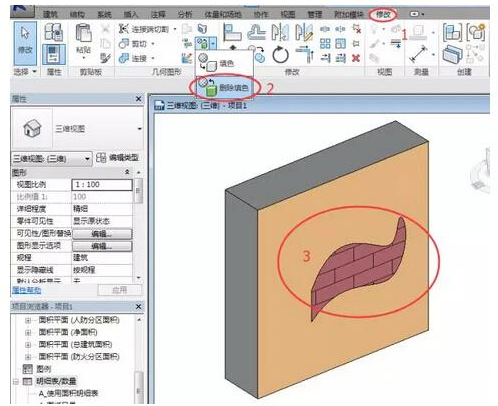

通過“刪除填色”工具，可將材質從圖元表面刪除。步驟如下：
也可以徹底刪除拆分面，恢復原理狀態。

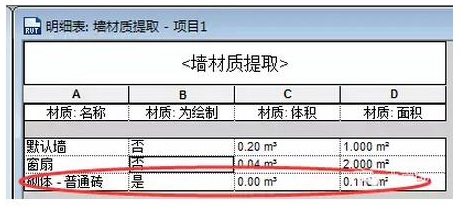

對“拆分面”進行填色處理后，可以通過創建“材質提取”明細表時，可以通過“材質提取”中的字段“材質：為繪制”來統計使用填色工具所添加的材料。
【注意】此處提取的材質只是拆分區域的面積，如果需要體積，還得自行處理一下。另外拆分面填色面積沒有在母面面積總扣除，注意計量重復處理哦!
