酒店項目BIM建模：暖通專業模型（暖通水系統模型-下篇）

發布于：2025-09-02 14:34:51
首頁/技術分享/Revit
收藏
437

網友投稿

更多

3.    繪制冷凝水管

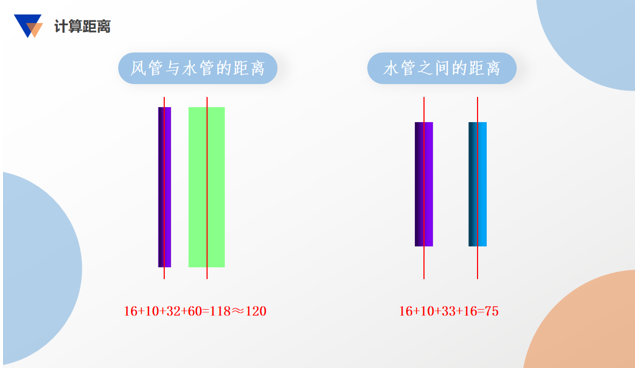

1.     分析距離

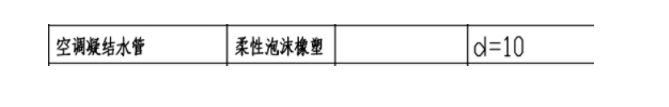

n  查看保溫層

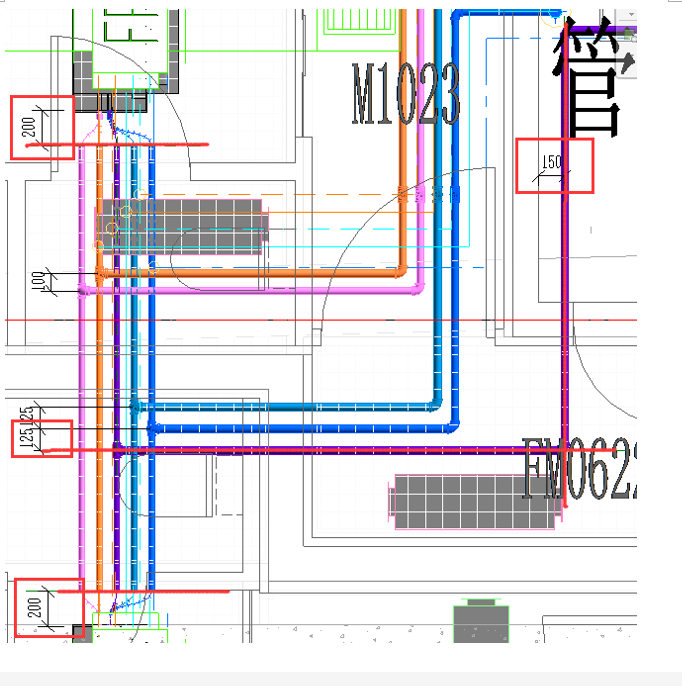

2.     平面定位

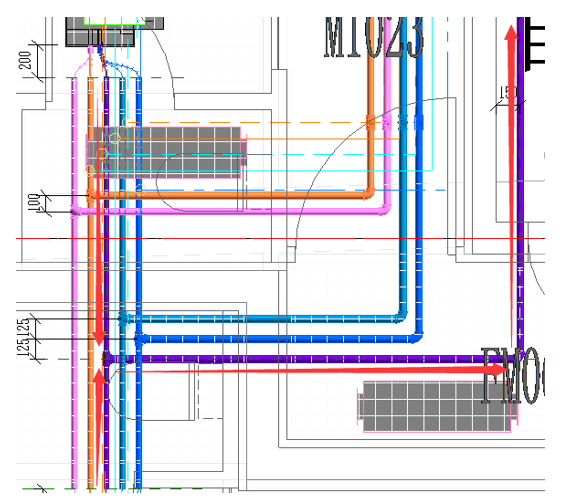

n  分析冷凝水管的走向


n  在平面視圖中繪制參照平面（RP）



3.     繪制冷凝水管

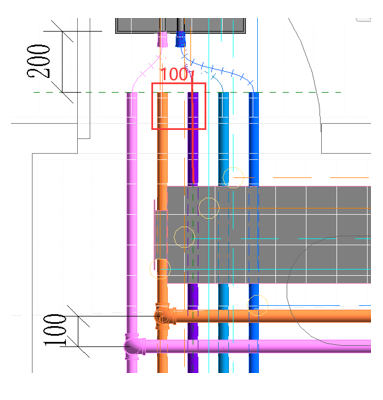

n  繪制立管

和其他管道的立管繪制方法一樣，貼著墻了，稍微移動一下

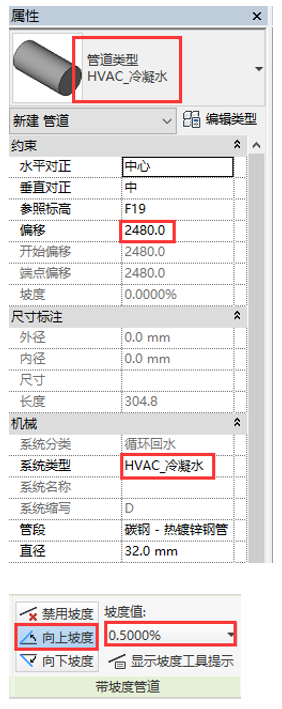

n  查看坡度


坡度分析：0.5%和1%分別是哪兩根管


n  繪制水平管道

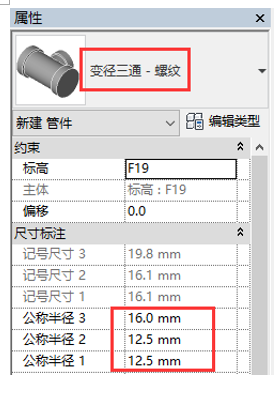

n  布置三通

因為有坡度，所以三通不會自動布置


n  通過三通繪制剩余的管道

n  繪制軟管

查看末端高程：


繪制軟管，連接冷凝水管和風機盤管出口

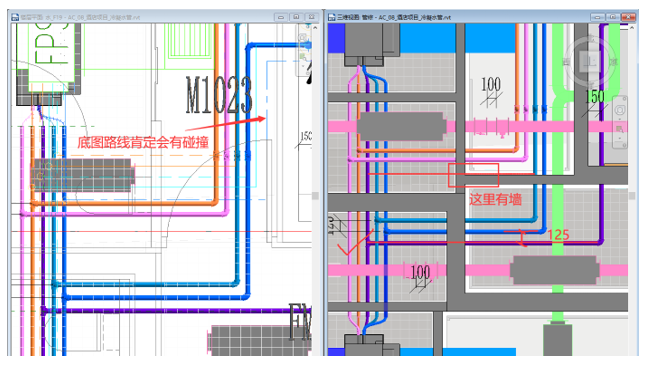

4.     調整管道

n  冷熱水供回水高度


此處高度不夠，將供回水管道偏移值調至2600

n  和風管的間距


正好相差120

本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
