1. 建模前的準備
1. 建模流程介紹
1. 建模的標準
n 以一通標準為例
n 管道顏色，視圖樣式等樣板定義好
n 文件和文件夾的命名（課件按此方式命名好上傳）
具體的標準、樣板、人員組織管理等，《BIM項目管理》相關課程會具體介紹
2. 項目流程

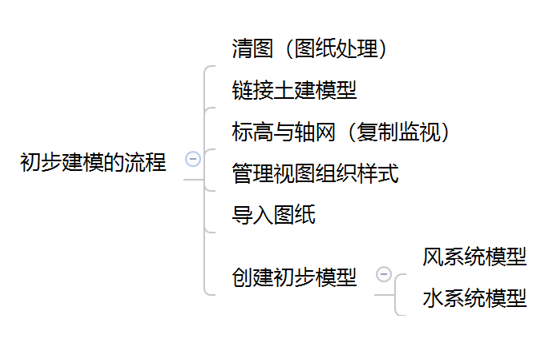

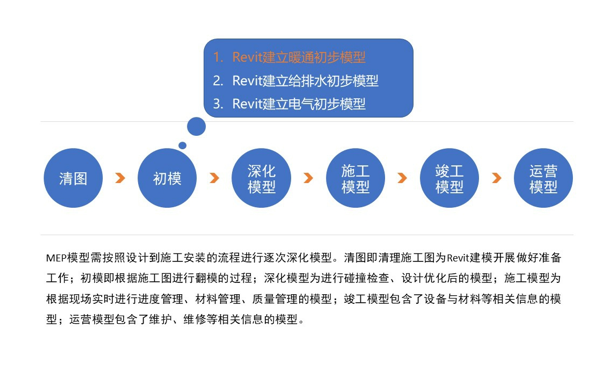

3. 初步建模的流程
2.1.4.案例介紹

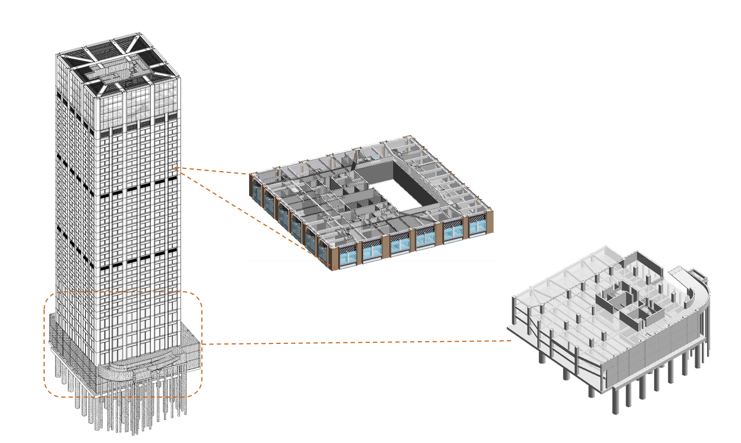

n 酒店項目標準層的通風空調模型
由于土建部分的課程用了19層和20層作為案例，機電專業也用相同樓層，由于20層是機房層，里面的設備以及專業較多，所以有一個專門的機房深化的課程來介紹。這個課程主要繪制19層（標準層）的通風空調模型。
n 需要繪制的部分

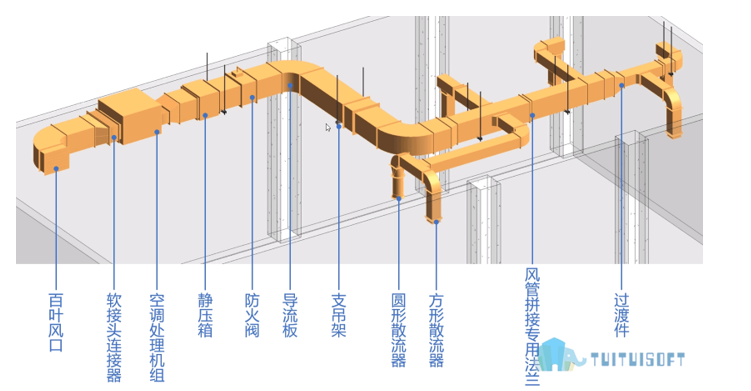

空調風系統：風機盤管；送回風管、新風管、排風管、排煙管以及其管道附件
支吊架在管綜調整完之后繪制
空調水系統：冷水供回水管、熱水供回水管、冷凝水管
2. 圖紙解析

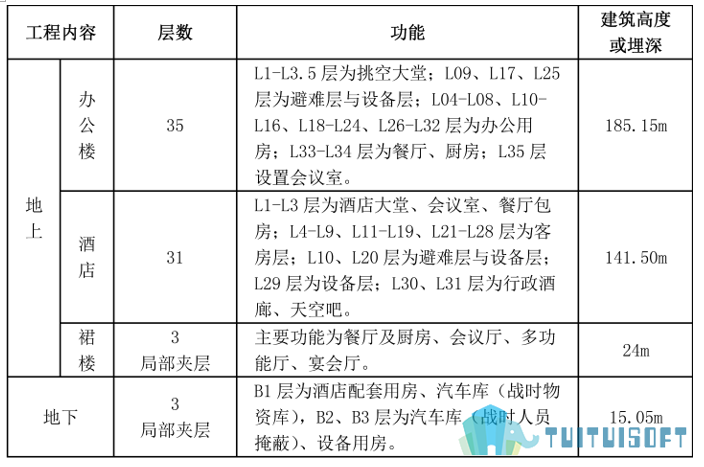

1. 工程概況
2. 暖通設計說明

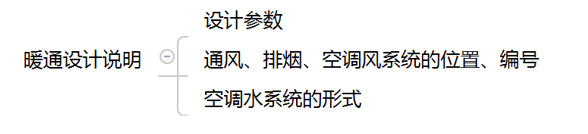

n 主要包括以下內容：
n 重點部分：

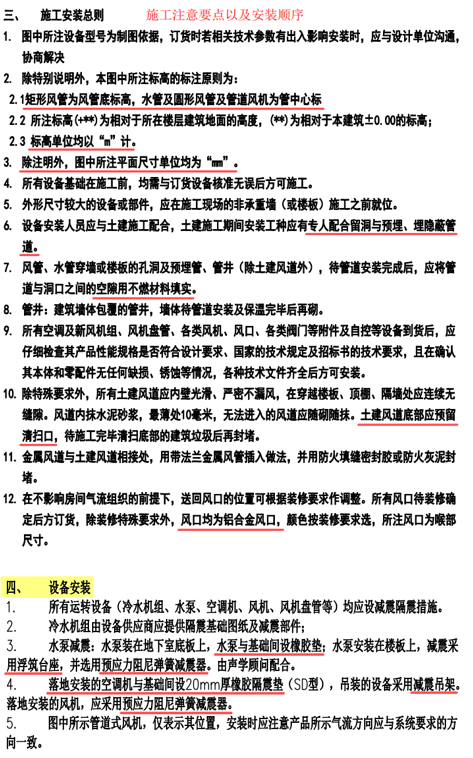

n 施工安裝總則
主要是施工時需要注意的要點以及安裝順序

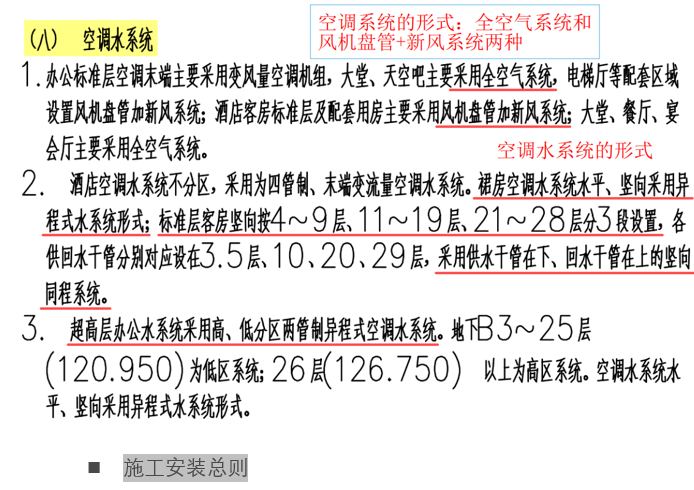

3. 水系統

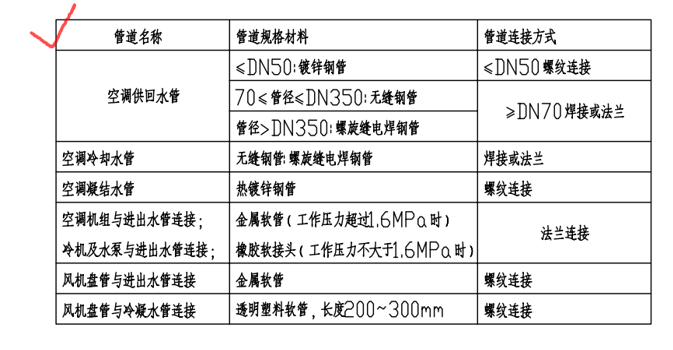

n 管材和連接方式

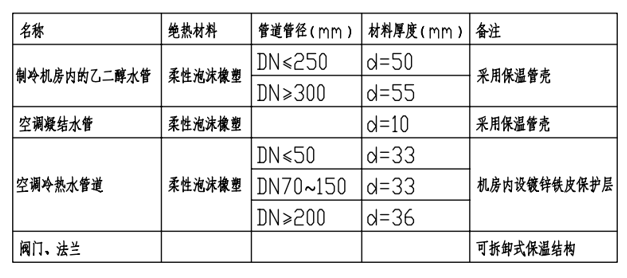

n 保溫材料和厚度

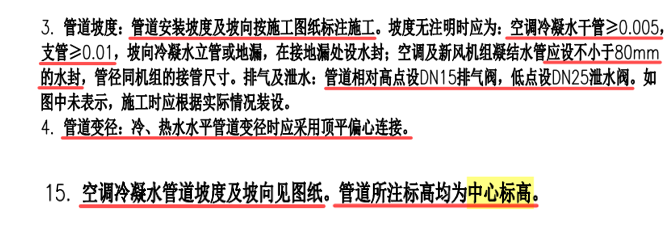

n 管道坡度和變徑

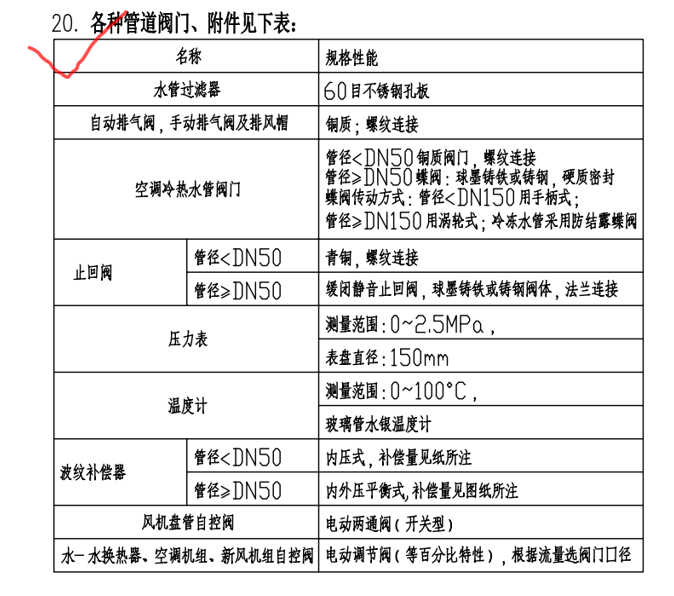

n 閥門附件
4. 風系統

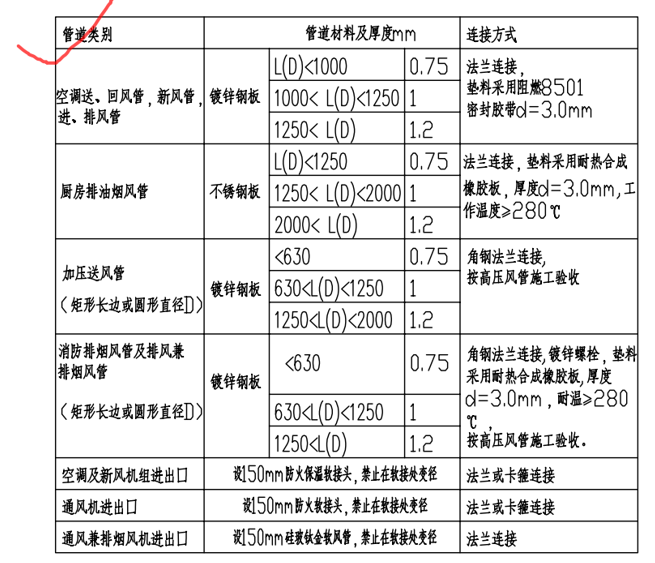

n 管材和連接方式
n 風閥附件

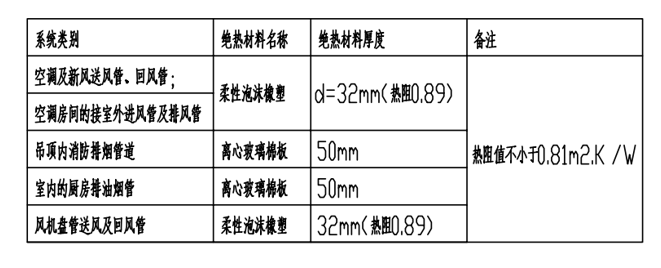

n 管道保溫
