1. 暖通風系統模型
1. 繪制空調送回風系統
1. 圖紙分析
n 系統圖分析
06-塔樓風系統圖：10、20層是機房層，向上向下送風；19層的空調機組在20層，處理過的空氣是從20層送下來的，20層的空調機房會單獨一個課程講，我們這邊就繪制一個豎向的風管作為預留即可。

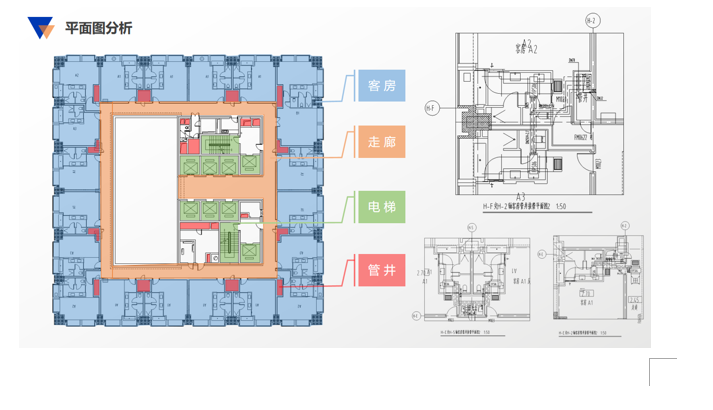

n 平面圖分析

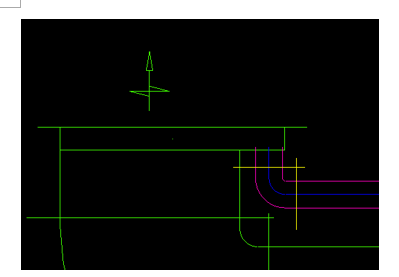

有3種戶型，根據管井大樣圖也看得出來，其實繪制的方式都是一樣的，我們以左上角的房間為例，帶領大家創建空調風系統。
風機盤管：FPS04、FPS06；空調送回風在平面圖中是綠色的，與風機盤管相連。
n 吊頂標高分析

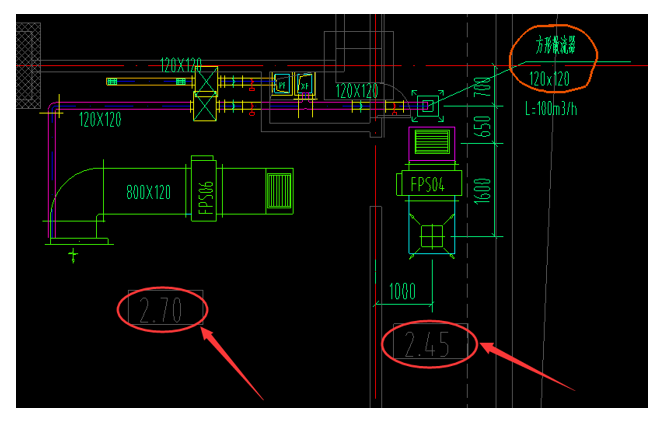

對應土建模型里面：風管風道都是在衛生間的，衛生間的吊頂一般在2.2-2.4m，所以按照和走廊相同的2.45m來計算，房間吊頂按照圖中的2.7m。
2. 放置風機盤管
打開上一節所創建好的項目，另存為：AC_02_酒店項目_空調送回風系統
n 風機盤管類型
19層平面圖中有FPS-06和FPS-04兩種風機盤管
n 了解四管制雙盤風機盤管
二管制：供冷供熱合用同一管路系統。可節省投資費用，減少維修量，是空調系統中普遍采用的一種管制方式，但不能滿足全年性空調系統的需要。
四管制：采用單獨的冷熱水供水管和回水管系統，進出水管安裝轉換控制閥，主要是供全年使用的空調系統，即隨時都有冷源和熱源使用，通過溫度調節閥控制轉換閥調節冷、熱水量。
四管制風機盤管有熱盤管和冷盤管。二管制風機盤管只有共用盤管。

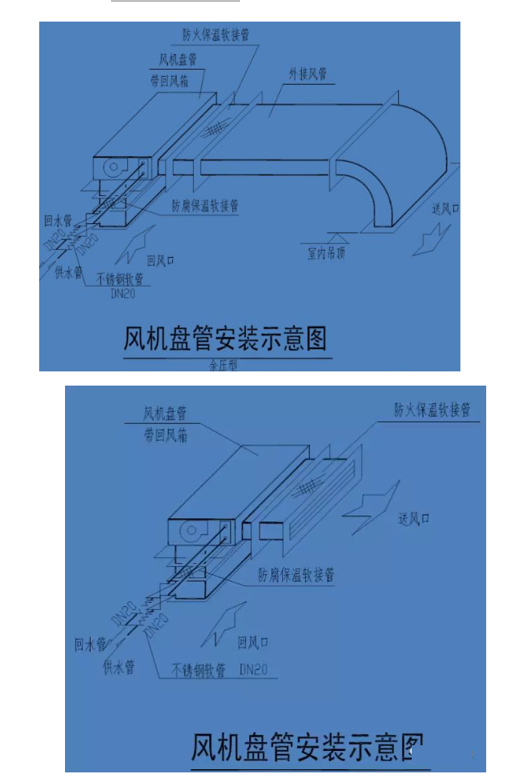

n 了解風機盤管的安裝
軟管的作用：減少震動；方便與風口的連接（對應吊頂?shù)奈恢茫?/span>

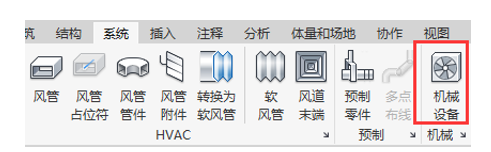

n 載入風機盤管族

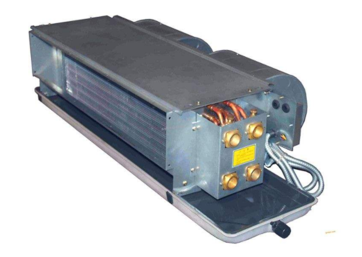

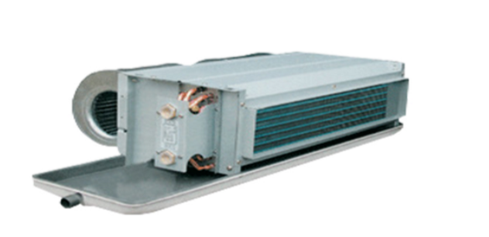

有兩個方向的風機盤管，都載入進來
復制重命名為：FPS-06；修改標高、制冷量和風量（實例屬性）
房間吊頂高度：2.7m；衛生間吊頂高度一般在2.2-2.4m，和走廊一樣，設置在2.45m的位置。根據管井大樣圖，放置在2500的位置，后面布置風管之后再進行調整。
下一節繪制送回風管，在這之前，請大家先安裝鴻業BIMspace這個插件
3. 繪制送風管和回風管
n 定義系統類型
快捷鍵：DT

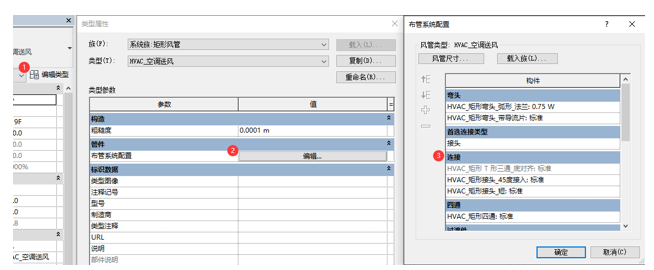

布管系統配置（給大家的樣板已經定義好了）
n 定義尺寸
根據平面圖和管井大樣圖，定義尺寸
n 高度定位

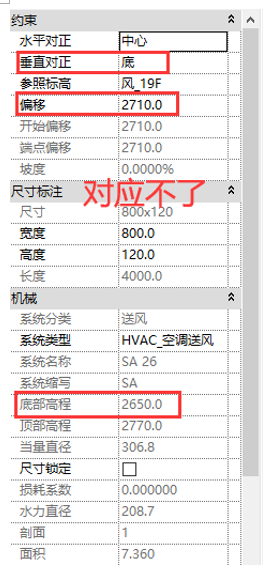

① 對正方式
所以建議選擇垂直對正-中

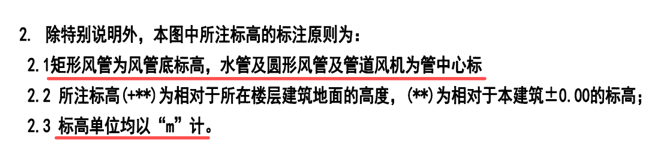

② 標高說明
③ 調整偏移值

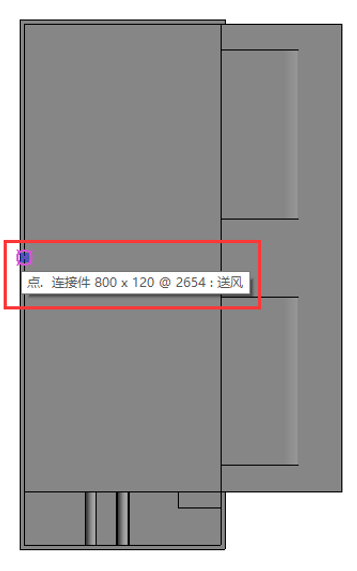

調整風管的偏移值根據圖紙調整到的2640的位置
n 繪制管道
注意，要變成圓形說明與風機盤管相連接了。
結合快捷鍵AL進行對齊

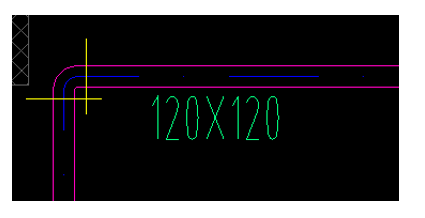

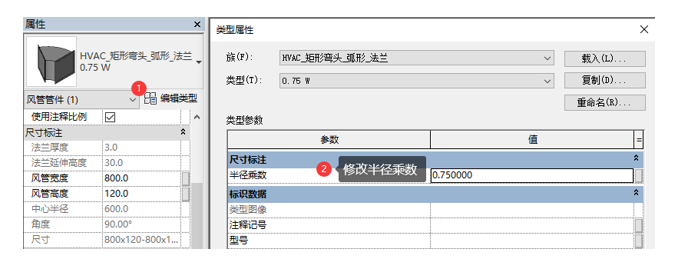

n 彎頭
4. 布置回風口
n 送風口
由于送風口是空調送風和新風這兩個系統共用的，繪制完新風系統再繪制送風口
n 回風口

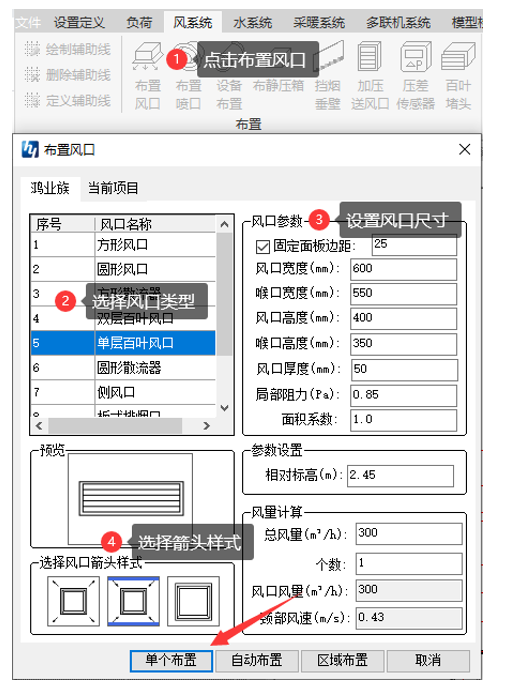

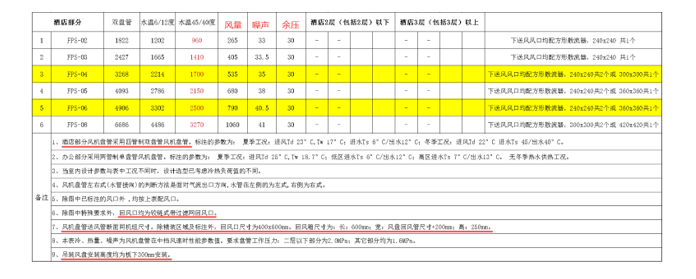

根據設備表中，回風口是400*600的單層百葉風口
放置在圖紙上合理的位置，連接到回風管上。
2. 繪制新風系統
1. 圖紙分析
n 結合圖例可知，玫紅色的是新風，黃色的是排風
n 新風口和空調送風是共用風口的，說明空調送風的中心高程和新風的中心高程相同
n 新風管的尺寸

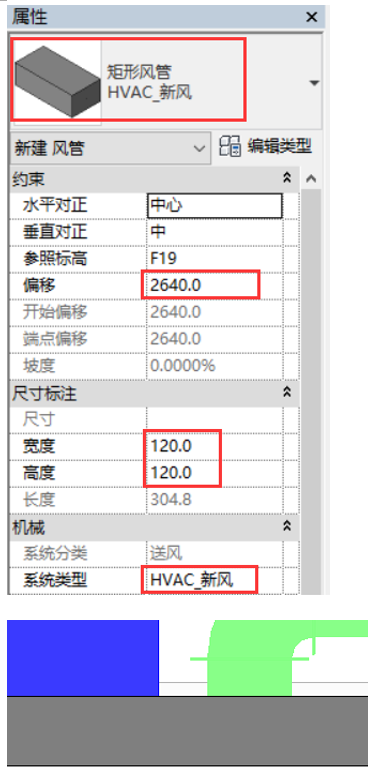

高度和空調送風一致，共用風口，所以它們的偏移值要一致，都是2640
n 風管附件
每個新風管和排風管的支管上都有防火閥、定風量閥和消聲器，這幾個閥門附件是可以變換位置的，不一定要完全按照圖紙上的位置

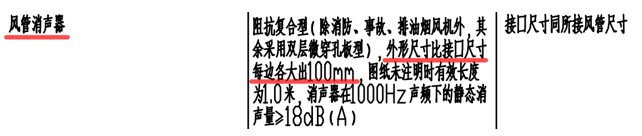

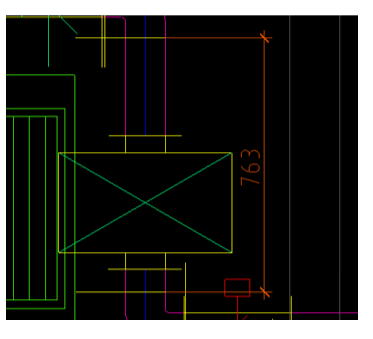

主要說消聲器，因為消聲器的長度比較長，可能會影響到風管的繪制
消聲器的長度為1米，風管只有700+，風管的位置需要改變
2. 繪制新風管道（DT）

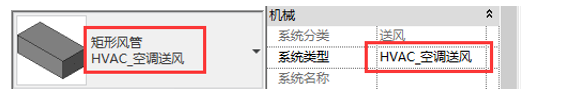

n 定義系統類型
