繪制立管：
點擊管徑中線→修改標高為3700→回車→點擊應用→拖動水平管連接

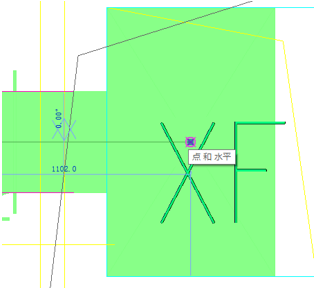

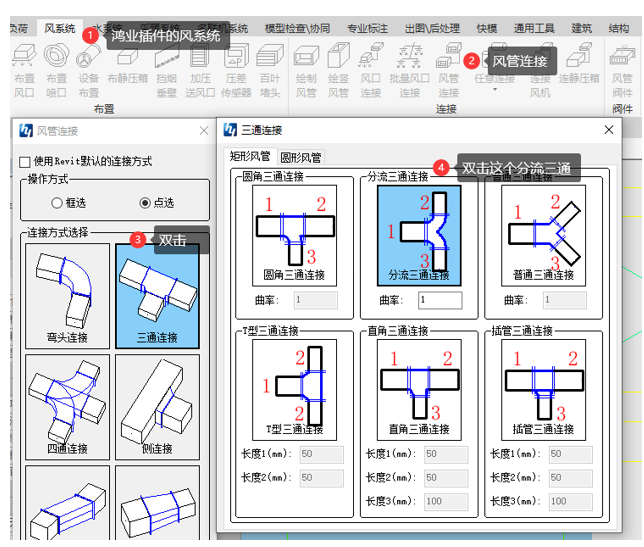

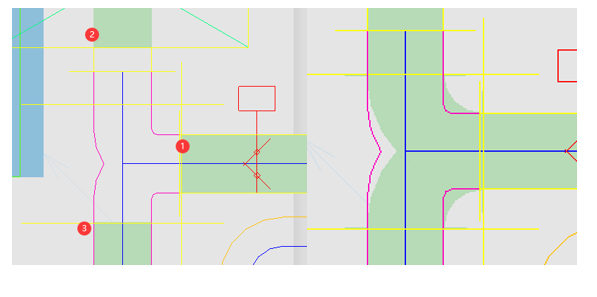

n 修改三通
3. 布置風管附件（DA）
n 布置防火閥

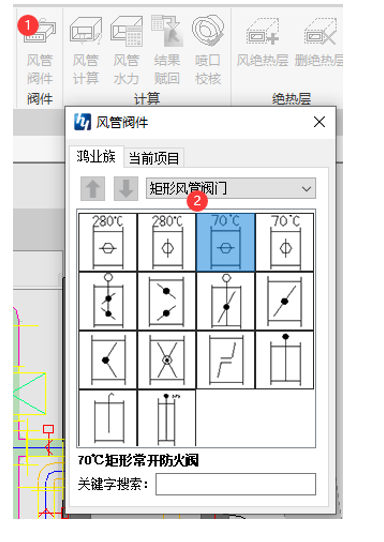

確定防火閥的類型：70℃常開防火調節閥

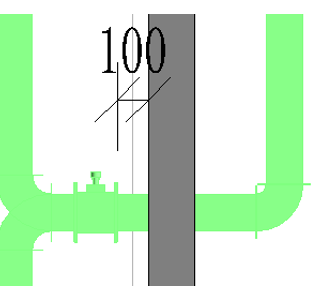

調整與墻的距離：100（方便防火閥的安裝）

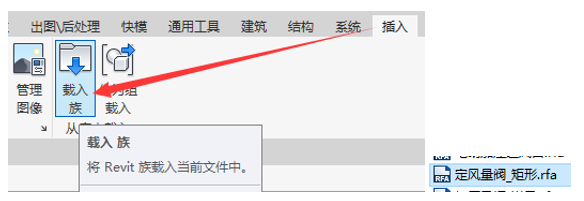

n 布置定風量閥
與墻距離100
因為平面視圖套用了視圖樣板，在三維視圖中改為粗略模式查看方向，對照圖紙看是否正確
n 布置消聲器

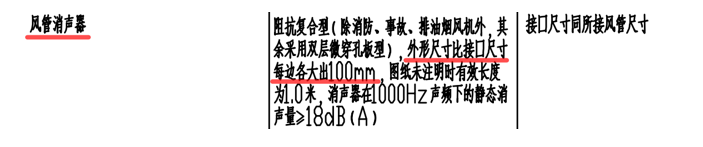

查看消聲器的類型和尺寸
消聲器族的類型定義的是機械設備，快捷鍵是ME

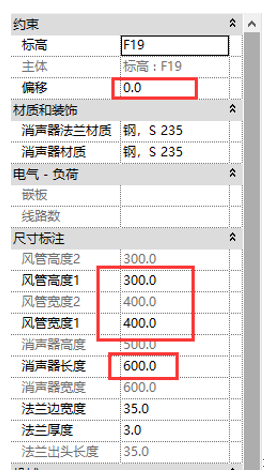

設置對應的實例參數
布置消聲器
4. 布置風口

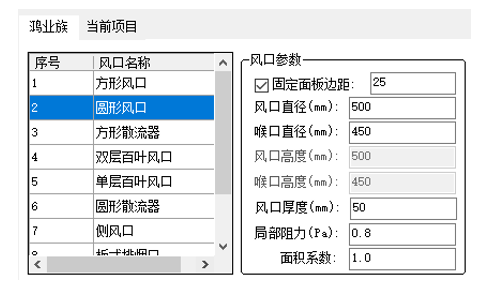

在風道末端中載入有兩個連接件的雙層百葉風口族：
在東立面，逆時針旋轉90°
3. 繪制排風（煙）系統
1. 高度分析（管道相交處理）
n 管井大樣圖

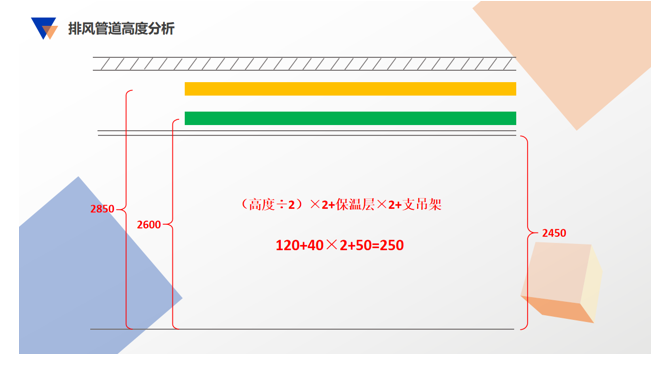

n 具體分析高度
我們這個項目吊頂式剛好夠，那萬一吊頂不夠高的話，就需要翻彎來處理了

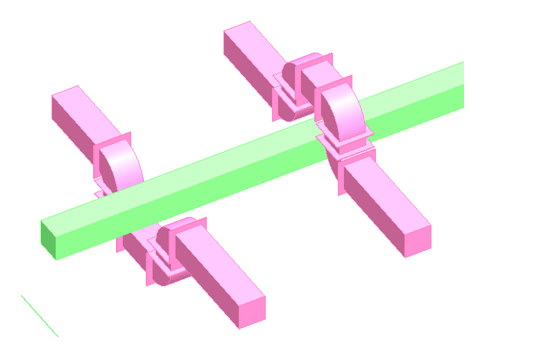

演示一下如何翻彎：
2. 繪制排風（煙）管道

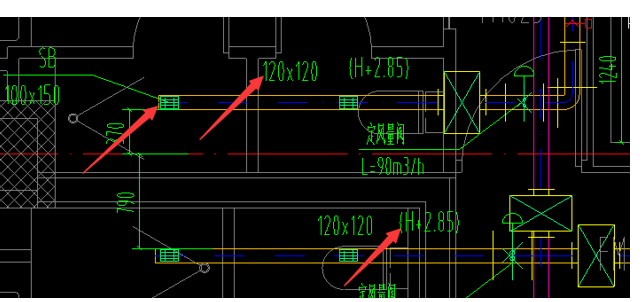

繪制排風管道和新風管道的方法基本一致，需要注意的是定風量閥的風量不同

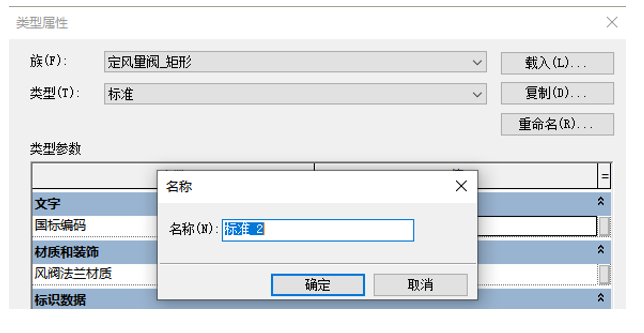

由于族中沒有風量的屬性，把定風量閥復制一個新的類型出來，重命名為：L=90m3/h
3. 繪制排煙管道

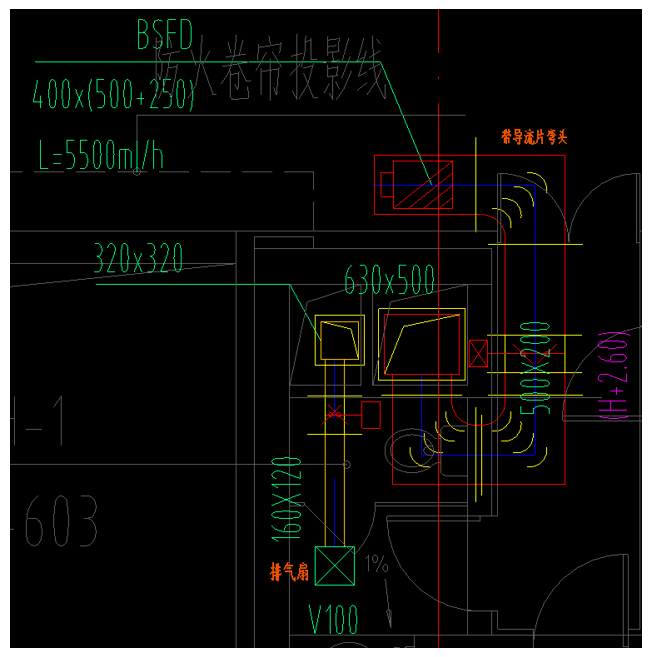

n 排氣扇
和往下的風口布置方法一樣，直接布置這種方形的風口就行

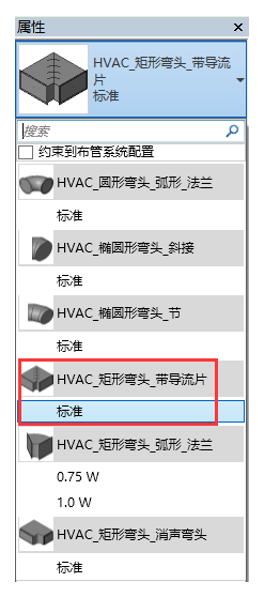

n 帶導流片的彎頭
選擇彎頭，然后將它替換成帶導流片的彎頭

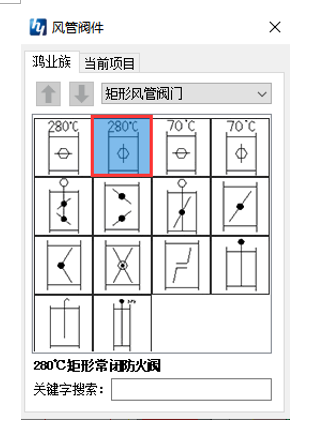

n 280℃防火調節閥
4. 風系統的補充說明
1. 材質如何定義
n 在項目瀏覽器中找到風管系統

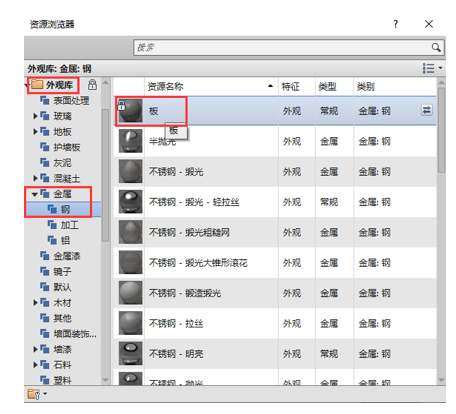

n 新建材質：鍍鋅鋼板
2. 雙連接件的族怎么繪制
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
