    平樓板

    1）創建平樓板1在平面視圖中，單擊“建筑”選項卡“構建”面板中的“樓板”下拉列表-“樓板:建筑”命令。

    2）在“屬性”選項板中選擇或新建使用以下方法之一繪制樓板邊界：

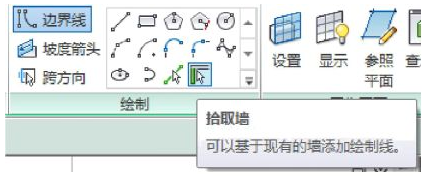

    拾取墻：默認情況下，“拾取墻”處于活動狀態（圖1-1），在繪圖區域中選擇要用作樓板邊界的墻。

    繪制邊界：選取“繪制”面板中的“直線”、“矩形”、“多邊形”、“圓形”、“弧形”等方式，根據狀態欄提示繪制邊界。

    圖1-1拾取墻工具

    3）在選項欄上，輸入樓板邊緣的偏移值（圖6.1-2）。在使用“拾取墻”時，可選擇“延伸到墻中(至核心層)”輸入樓板邊緣到墻核心層之間的偏移。

    圖1-2樓板邊緣偏移值

    4）將樓層邊界繪制成閉合輪廓后，單擊工具欄中的“√完成編輯模式”命令，圖1-3。

    圖1-3完成編輯

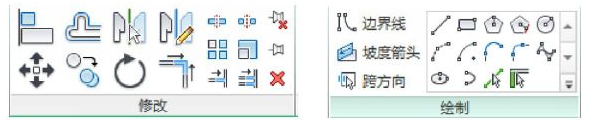

    （2）修改樓板1）選擇樓板，在“屬性”選項板上修改樓板的類型、標高等值。注意：可使用篩選器選擇樓板。2）編輯樓板草圖。在平面視圖中，選擇樓板，然后單擊“修改|樓板”選項卡-“模式”面板“編輯邊界”命令?？捎谩靶薷摹泵姘逯械摹捌啤?、“移動”、“刪除”等命令對樓板邊界進行編輯（圖1-4），或用“繪制”面板中的“直線”、“矩形”、“弧形”等命令繪制樓板邊界（圖1-5）。

    圖1-4編輯工具             圖1-5繪制工具

    修改完畢，單擊“模式”面板中的“√完成編輯模式”命令。

    斜樓板

    要創建斜樓板，請使用以下方法之一：

    （1）方法一

    在繪制或編輯樓層邊界時，點擊“繪制”面板中的“繪制箭頭”命令（圖1-6），根據狀態欄提示，“單擊一次指定其起點（尾）”，“再次單擊指定其終點（頭）”。箭頭“屬性”選項板的“指定”下拉菜單有兩種選擇“坡度”、“尾高”。

    圖1-6坡度箭頭

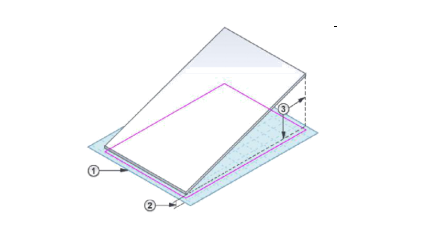

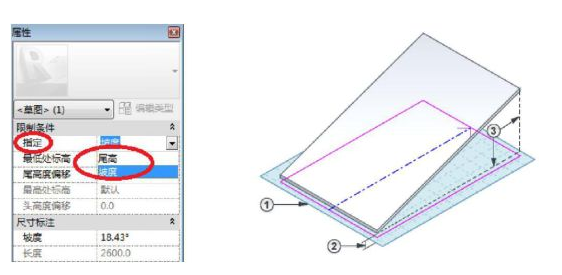

    若選擇“坡度”（圖1-7）：“最低處標高”1（樓板坡度起點所處的樓層，一般為“默認”，即樓板所在樓層）、“尾高度偏移”2（樓板坡度起點標高距所在樓層標高的差值）和“坡度”3（樓板傾斜坡度）見圖6.1-8。單擊“√完成編輯模式”。

    圖1-7選擇“坡度”                           圖1-8各參數的定位

    注意：坡度箭頭的起點（尾部）必須位于一條定義邊界的繪制線上。若選擇“尾高”：“最低處標高”1、“尾高度偏移”2、“最高處標高”3（樓板坡度終點所處的樓層）和“頭高度偏移”4（樓板坡度終點標高距所在樓層標高的差值）見圖6.1-9。單擊“√完成編輯模式”。

    圖1-9各參數的定位

    （2）方法二指定平行樓板繪制線的“相對基準的偏移”屬性值。

    在草圖模式中，選擇一條邊界線，在“屬性”選項板上可以選擇“定義固定高度”，或指定單條樓板繪制線的“定義坡度”和“坡度”屬性值。

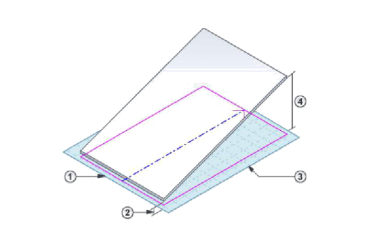

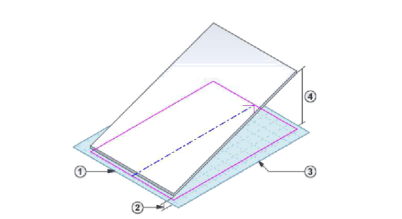

    圖1-10各若選擇“定義固定高度”。輸入“標高”1和“相對基準的偏移”2的值。選擇平行邊界線，用相同的方法指定“標高”3和“相對基準的偏移”4的屬性，見圖1-10。單擊“√完成編輯模式”。

    圖6-10各參數的定位

    若指定單條樓板繪制線的“定義坡度”和“坡度”屬性值。選擇一條邊界線，在“屬性”選項板上選擇“定義固定高度”、選擇“定義坡度”選項、輸入“坡度”值1。（可選）輸入“標高”2和“相對基準的偏移”3的值，見圖1-11。單擊“√完成編輯模式”。

    圖1-11各參數的定位

    6.1.3異形樓板與平樓板匯水設計

    有一些特殊的樓板設計（如錯層連廊樓板需要在一塊樓板中實現平樓板和斜樓板的組合，在一塊平樓板的衛生間位置實現匯水設計等），可以通過“修改∣樓板”子選項卡“形狀編輯”面板中的“添加點”、“添加分割線”、“拾取支座”、“修改子圖元”命令快速實現。“形狀編輯”面板見圖1-12，各命令功能如下：

    圖1-12形狀編輯面板

    ·添加點：給平樓板添加高度可偏移的高程點。

    ·添加分割線：給平樓板添加高度可偏移的分割線。

    ·拾取支座：拾取梁，在梁中線線位置給平樓板添加分割線，且自動將分割線向梁方向抬高或降低一個樓板厚度。

    ·修改子圖元：單擊該命令，可以選擇前面添加的點、分割線，然后編輯其偏移高度。

    ·重設形狀：單擊該命令，自動刪除點和分割線，恢復平樓板原狀。

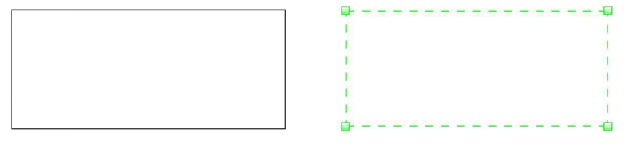

    （1）異形樓板在平面視圖中繪制一個樓板（圖1-13），選擇這個樓板，單擊“修改樓板”選項卡下“形狀編輯”面板中的“添加分割線”工具，樓板四周邊線變為綠色虛線，角點處有綠色高程點，見圖1-14。

    圖1-13繪制一個樓板                              圖1-14點擊添加分割線后的樓板

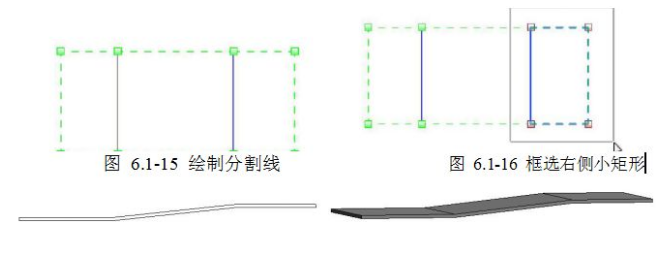

    移動光標在矩形內部左右兩側捕捉參照平面和矩形上下邊界交點各繪制一條分割線，分割線藍色顯示，見圖1-15。

    單擊功能區“修改子圖元”工具，自左上到右下框選右側小矩形（圖1-16），在選項欄“立面”參數欄中輸入600后回車（這一步操作使框選的四個角點抬高600mm）。按Esc鍵結束命令，樓板的立面圖、三維視圖見圖1-17。

    圖1-17異形樓板的立面圖和三維視圖

    （2）平樓板匯水設計衛生間平樓板匯水設計方法同上，不同之處在于要在衛生間邊界和地漏邊界上分別添加幾條分割線，并設置其相對高度，同時要設置樓板構造層，保證樓板結構層不變，面層厚度隨相對高度變化，操作如下：

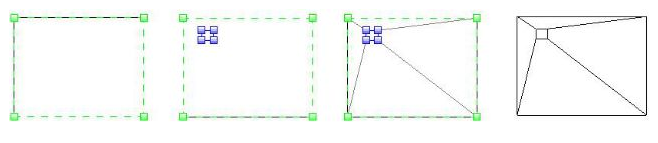

    先繪制一個面層為20mm后的衛生間樓板，選擇這個樓板，單擊“修改∣樓板”選項卡下“形狀編輯”面板中的“添加分割線”工具，樓板四周邊線變為綠色虛線，角點處有綠色高程點，見圖1-18（a）。

    再通過“添加分割線”命令在衛生間內繪制4條短分割線（地漏邊界線），見圖1-18（b），分割線藍色顯示。

    單擊功能區“修改子圖元”工具，窗選4條短分割線，在選項欄“立面”參數欄中輸入“-15”后回車，將地漏邊線降低15mm?！盎亍弊中畏指罹€角角相連，出現4條灰色的連接線，見圖1-18(c)。按Esc鍵結束命令，樓板見圖1-18（d）。

    圖1-18平樓板匯水設計

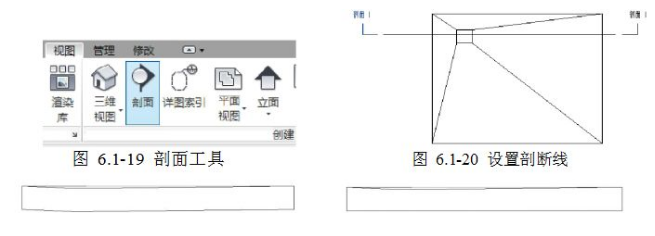

    點擊“視圖”選項卡下“創建”面板中“剖面”工具（圖6.1-19），按圖6.1-20所示設置剖斷線。展開“項目瀏覽器”面板中的“剖面”，雙擊打開剛生成的剖面。從剖面圖中，發現樓板的結構層和面層都向下偏移了15mm（圖6.1-21）。

    圖1-21樓板結構層下移15mm                       圖1-22樓板結構層保持水平不變

    單擊選擇樓板，在“屬性”選項板中單擊“編輯類型”命令，打開“類型屬性”對話框。單擊“復制”輸入“匯水樓板”，確定后，單擊“結構”參數后的“編輯”按鈕打開“編楫部件”對話框，勾選第1行“面層”后面的“可變”選項，點“確定”關閉所有對話框后。這一步使樓板結構層保持水平不變，面層厚度地漏處降低了15mm。

    6.1.4樓板邊緣

    （1）創建樓板邊緣單擊“建筑”選項卡下“構建”面板中“樓板”下拉列表-“樓板：樓板邊緣”工具。高亮顯示樓板水平邊緣，并單擊鼠標以放置樓板邊緣。也可以單擊模型線。單擊邊緣時，Revit會將其作為一個連續的樓板邊緣。如果樓板邊緣的線段在角部相遇，它們會相互斜接。要完成當前的樓板邊緣，單擊“修改|放置樓板邊緣”選項卡-“放置”面板中的“重新放置樓板邊緣”命令。

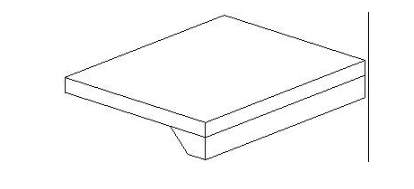

    要開始其他樓板邊緣，將光標移動到新的邊緣并單擊以放置。要完成樓板邊緣的放置，單擊“修改|放置樓板邊緣”選項卡-“選擇”面板-“修改”。創建的樓板邊緣見圖1-23。

    圖1-23樓板邊緣

    提示：可以將樓板邊緣放置在二維視圖（如平面或剖面視圖）中，也可以放置在三維視圖中。觀察狀態欄以尋找有效參照。例如，如果將樓板邊緣放置在樓板上，“狀態欄”可能顯示“樓板:基本樓板:參照”。在剖面中放置樓板邊緣時，將光標靠近樓板的角部以高亮顯示其參照。

    （2）修改樓板邊緣可以通過樓板邊緣的屬性或以圖形方式移動樓板邊緣來改變其水平或垂直偏移。

    1、水平移動要移動單段樓板邊緣，選擇此樓板邊緣并水平拖動它。要移動多段樓板邊緣，

    選擇此樓板邊緣的造型操縱柄。將光標放在樓板邊緣上，并按Tab鍵高亮顯示造型操縱柄。觀察狀態欄以確保高亮顯示的是造型操縱柄。單擊以選擇該造型操縱柄。向左或向右移動光標以改變水平偏移。這會影響此樓板邊緣所有線段的水平偏移，因為線段是對稱的。移動左邊的樓板邊緣也會移動右邊的樓板邊緣。

    圖1-25垂直移動樓板邊緣
