    等分功能讓我們能快速地等分多個圖元，但是在編輯等分的標注時卻并不是那么簡單，因?yàn)榈确质且粋€約束，一般情況下邊界的位置會隨著等分的編輯而變化，鄰近的不需要變化的圖元也就跟著變化，這就不是我們想要的結果了。以下面模型為例：

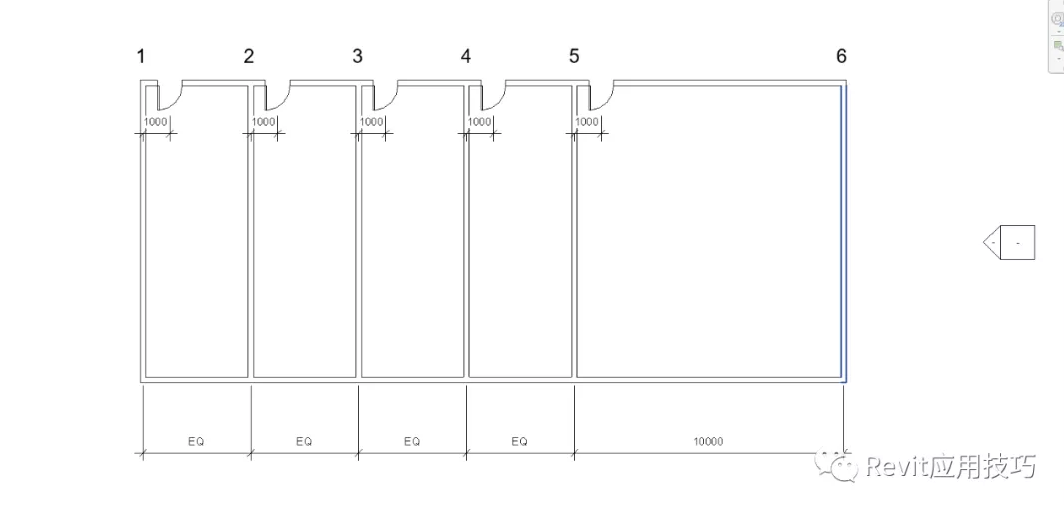

    我簡單地建了幾個房間，并添加了幾個標注，一個是門中心與墻的距離約束為1m，墻1-5約束為等分，最右側5和6墻間的距離為10m（未約束）。

    這種時候，當我移動等分約束的墻時，可以看到10m的數值有時會發生變化，有時卻又不會。這是什么情況呢？

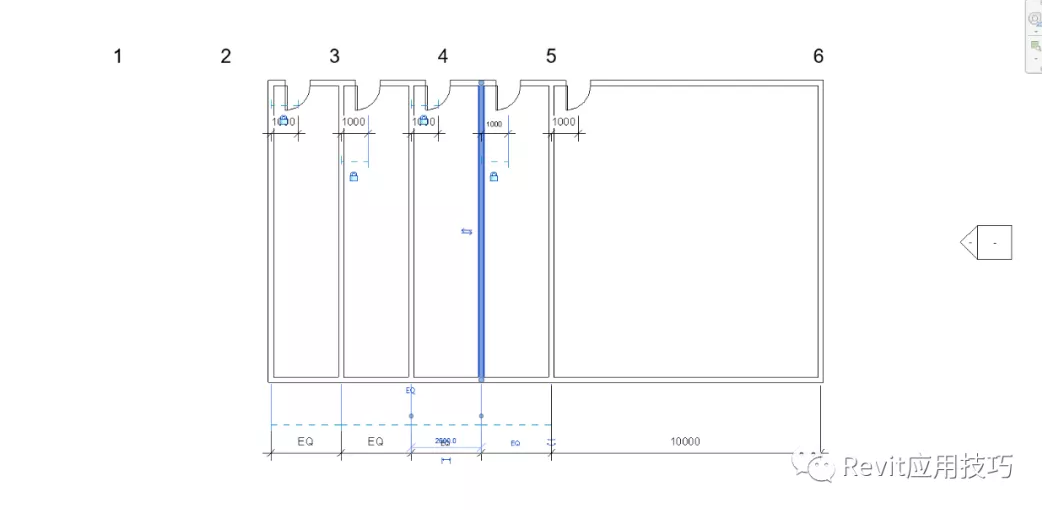

    向右移動墻1，可以看到墻5位置不變，10m數值不變。

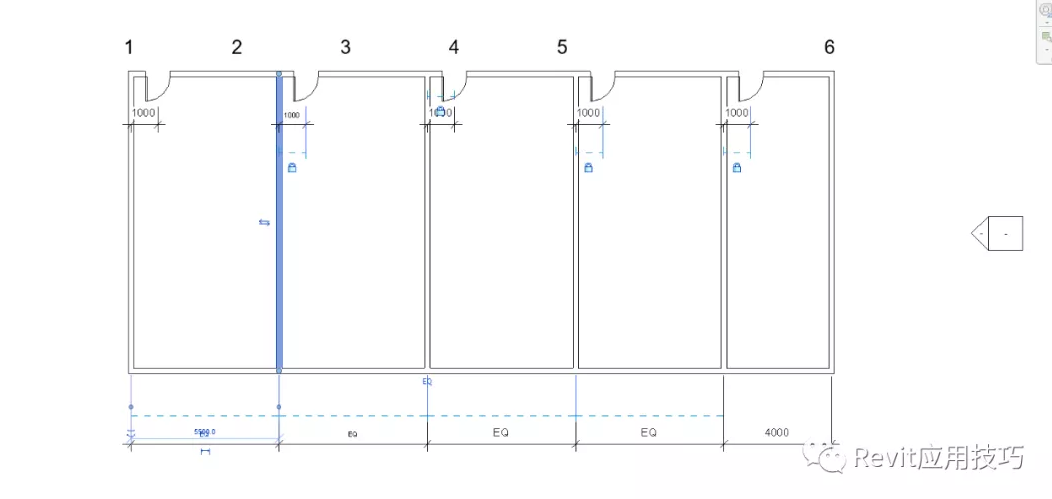

    向右移動墻2，可以看到墻1位置不變，10m數值變化。

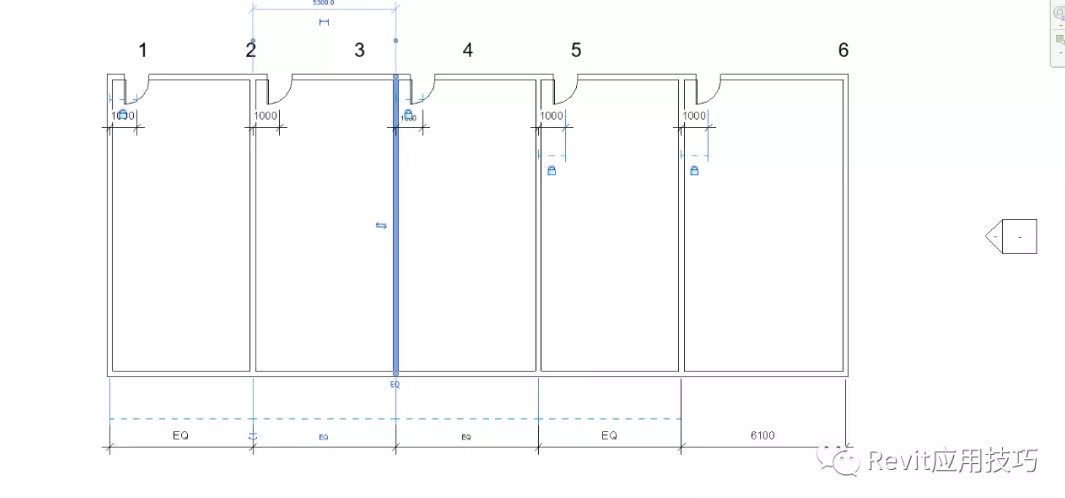

    向右移動墻3，可以看到墻2位置不變，10m數值變化。

    向右移動墻4，可以看到墻5位置不變，10m數值變化。

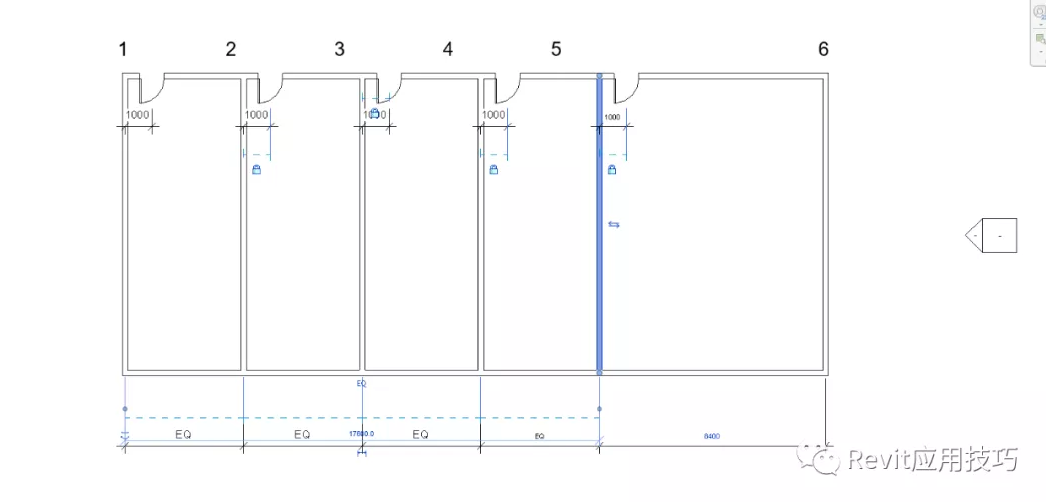

    向右移動墻5，可以看到墻1位置不變，10m數值變化。

    仔細觀察對比這幾張圖，移動時，位置不變的墻有什么特性？

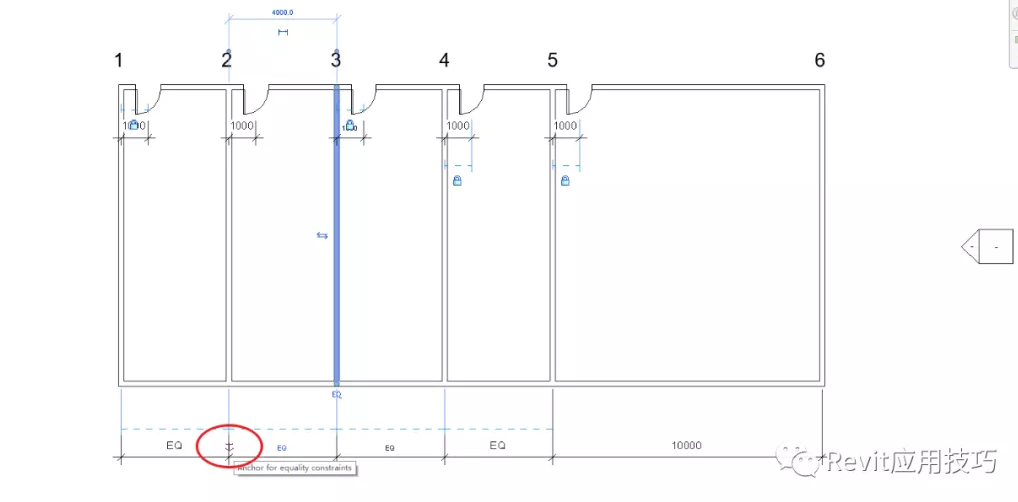

    主要秘密在于下圖中的這個錨點（AnchorPoint），看Revit彈出的功能介紹就可以看出，這個是等分約束的錨點。錨點位置就是等分約束的基準位置。

    所以為了不改變周邊房間——即墻5和6之間的房間，我們需要將錨點設置在墻5的位置。選中等分約束的墻，錨點出現后直接拖拽該錨點到5位置，然后再將墻移動相關等分的數值即可。

    當然也可以將墻5和6之間的10m鎖住，使其一直約束為10m，也可以實現相應的結果。但這樣可能就會影響外墻或者另外相鄰的房間（如果有的話），所以并不建議。
