    文章來源：BIM便利店

    單曲的分隔與攤平

    上一個筆記完成了次龍骨的創建，接下來對面板按照龍骨分隔方式進行分隔，并進行拍平處理

    成果預覽

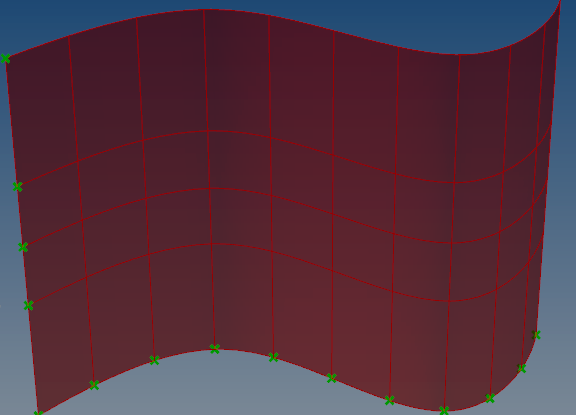

    1.關于曲面的分割一般采取的做法是用區間，用UV線進行分割有時會產生意外的問題，主要是統一問題

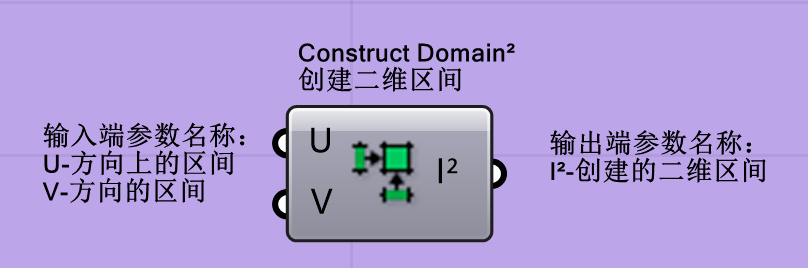

    2.利用之前UV方向的點，進行數據偏移能得到UV方向的區間，得到區間即可以分割曲面

    3.曲面分割好后，就要考慮表達的問題，根據需要，可以將面板進行拍平，或?qū)吻姘遛D(zhuǎn)換到統一的平面上，進行后續操作：

    第一種方式：直接將面板轉換到XY工作平面

    首先要考慮到曲面的曲率方向的問題，也就是面板的正反，想要移動后的面板與原曲面的方向排布一直，就要保證曲面的平面的統一，檢查一下原曲面的工作平面：

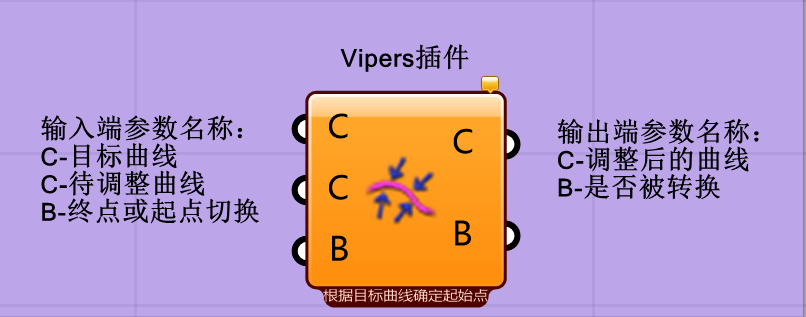

    可以發現原曲面的工作平面方向不統一，需要做的就是統一這些曲面的工作平面，使其方向一致,思路：獲取曲面的工作平面，利用工作平面的X方向畫線，統一翻轉曲線，這里自帶的翻轉運算器失敗了，我用了插件，之后利用統一后的線重新構造工作平面

    這樣就可以利用前面講過的物件轉換運算器，對曲面進行平面的轉換，排布位置和方向與原曲面是一致的

    第二種方式：將曲面攤平到XY工作平面

    由于是攤平處理，不需要考慮曲面方向，相對處理就簡單了借助SEG插件Unroll

    攤平后的曲面可能需要我們自行調整一下位置和方向，得到攤平后的曲面，可以對其進行標注、編號等。

    小結：

    1.曲面進行批量處理的時候，要考慮曲面的工作平面的XY方向，以及法線方向

    2.曲面分割最好采用區間的方式
