文章來源：BIM便利店
在REVIT中，填充分為兩種類型：繪圖填充和模型填充
兩者最主要的區別就是：繪圖填充會隨著視圖比例變化改變填充比例，而模型填充不會。
需要明確的是CAD中的填充對應的是Revit中的繪圖填充。下面講一下如何通過在CAD中創建自定義填充，最終轉換成Revit模型填充的過程。

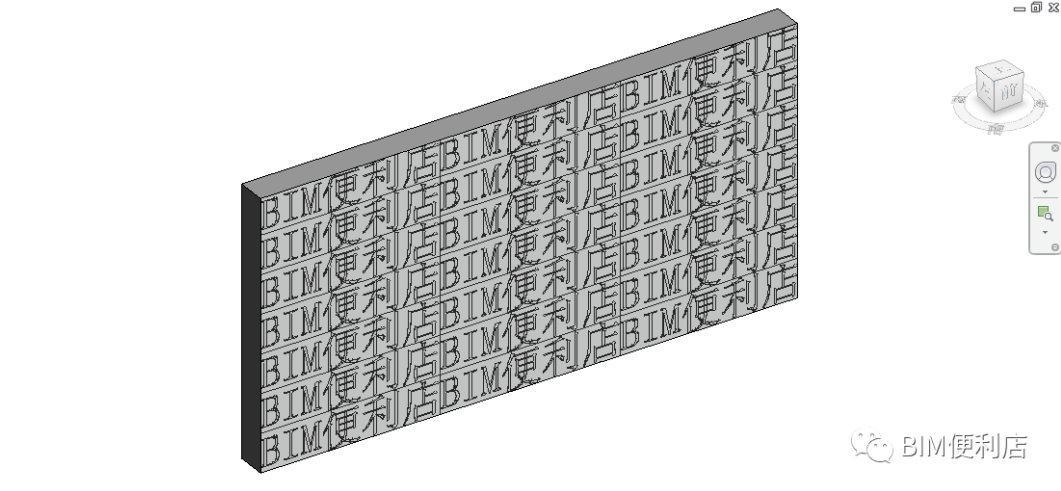

成果預覽

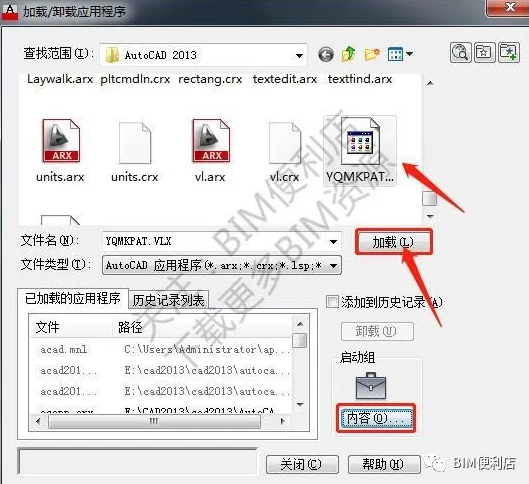

1.打開CAD，輸入快捷鍵（AP），加載YQMKPAT.VLX文件
2.加載成功后，輸入命令：
YQMKPAT或MP可啟動制作程序（按矩形長邊1mm重復）
YQMKPAT1或MP1可啟動制作程序（按實際大小制作）
以MP1為例：

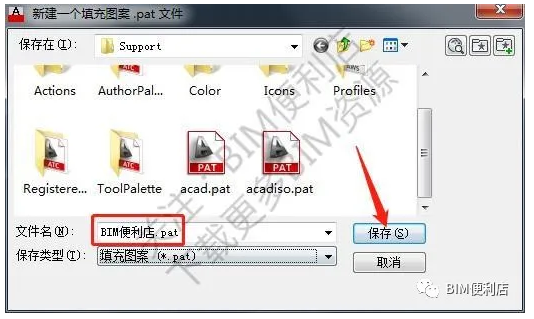

輸入MP1，彈出保存對話框，編輯填充圖案名稱，點擊保存。
3.按照提示步驟，完成圖案填充的制作
①選擇對象
②設置圖案基點
③設置橫向重復間距
④設置豎向重復間距
⑤完成制作
注：確保要制作的CAD填充圖塊是完全分解開的
下面為動圖GIF演示：

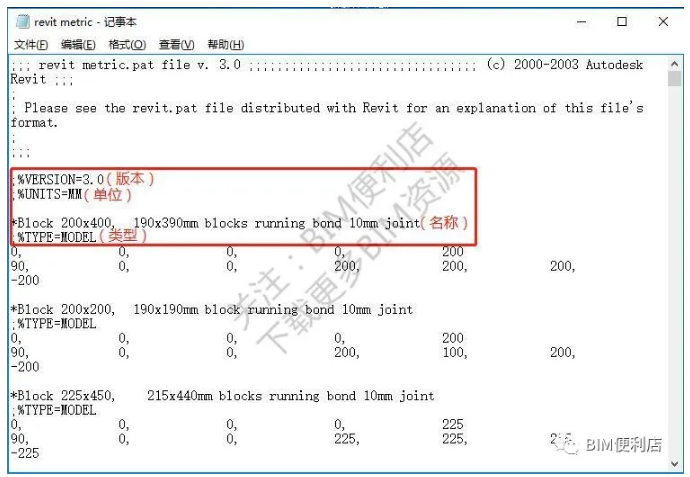

4.完成自定義填充制作后，我們就要將填充轉換成Revit的模型填充，首先找到Revit默認模型填充【revitmetric.pat】文件，雙擊打開，將紅色方框內容復制
5.接著打開剛剛制作好的【BIM便利店.pat】文件，將名稱替換如下，并保存文件
6.這樣就完成了Revit模型填充的繪制,將文件導入Revit就可以直接使用了
小結：
在用Revit做裝飾BIM項目時，如果模型對工程量統計沒有要求，則可以利用填充圖案的方法快速的表達地磚和墻磚等排布方式,然而很多時候REVIT自帶的填充圖案不能滿足我們的需要，就需要我們去制作...
