當我們進行風管尺寸檢查時，項目小，風管數量小我們可以逐個點擊檢查。但是當遇到大項目時，逐個點擊檢查會比較浪費時間。今天教大家一個快速檢查風管尺寸的方法，快來看看吧！

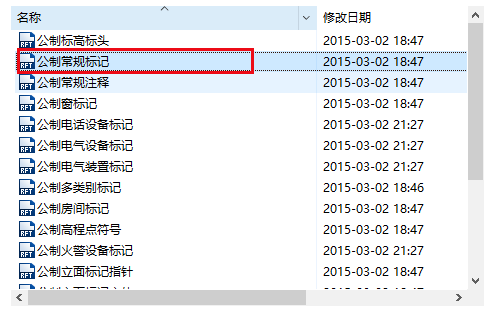

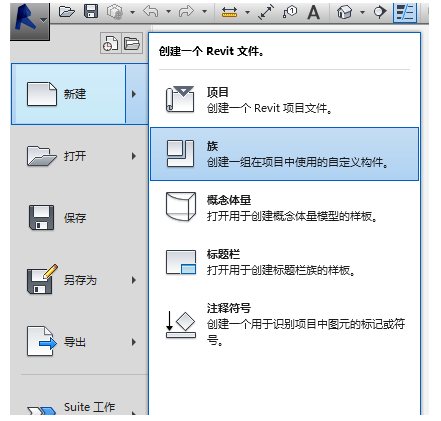

1、創建族，公制常規標記。

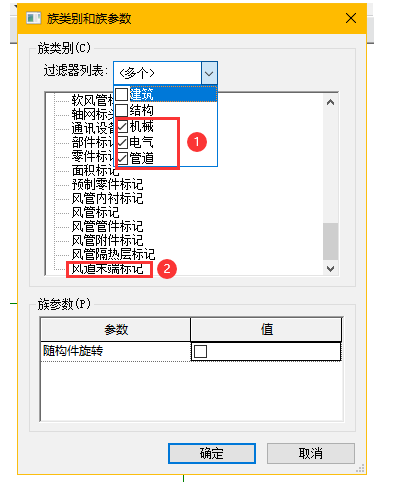

2、打開族樣板，找到組類別和族參數；過濾器列表勾選機械，電氣，管道；點擊風道末端標記，確定。

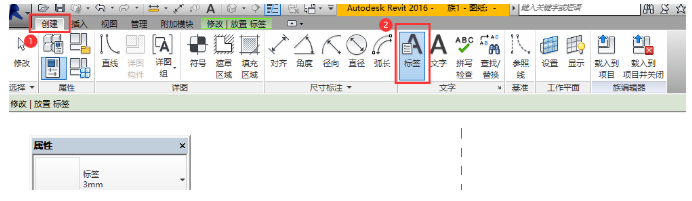

3、創建，標簽，雙擊屏幕出現編輯標簽。

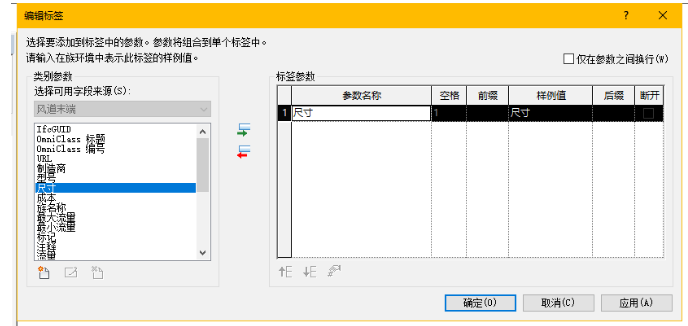

4、添加標簽，將“尺寸”添加到標簽參數，確定。

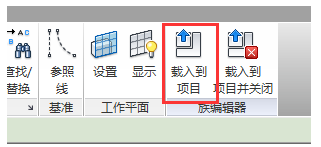

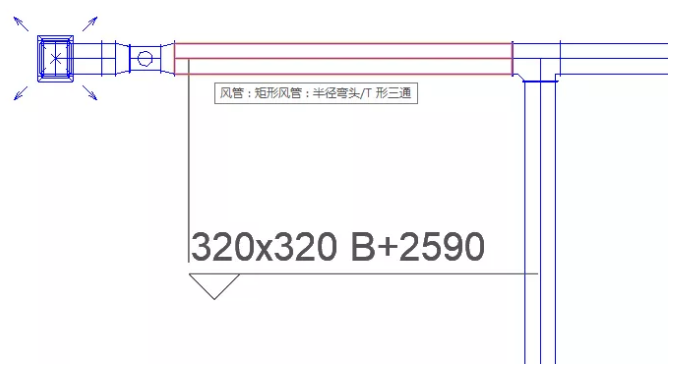

5、載入到項目中，即可進行標記。
