Revit中實用小技巧，總有你不知道的！下文向大家介紹Revit“防火閥”建模的小技巧。
防火閥
安裝在通風、空調系統的送、回風管路上，平時呈開啟狀態，火災時當管道內氣體溫度達到一定溫度時，易熔片熔斷，閥門在扭簧力作用下自動關閉，在一定時間內能滿足耐火穩定性和耐火完整性要求，起隔煙阻火作用的閥門。閥門關閉時，輸出關閉信號。
1、第一步

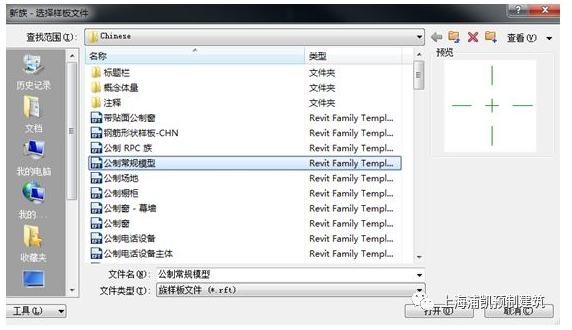

單擊“新建”—“族”，選擇“公制常規模型”為族樣板文件。
2、第二步

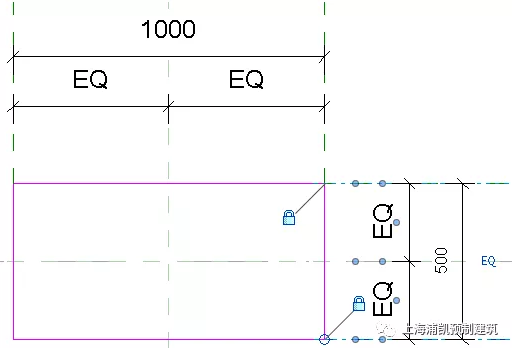

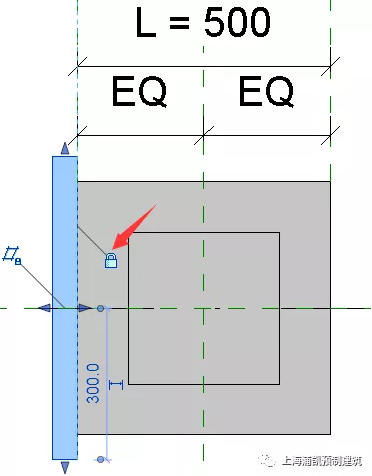

（1）進入立面中的左視圖，單擊“創建”—“拉伸”，繪制矩形線框作為風閥主體；單擊“創建”—“基準”—“參照平面”，為每條線框添加參照平面，并用“對齊”命令將其鎖定。

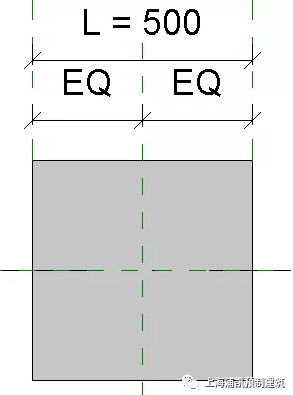

（2）單擊“注釋”—“對齊尺寸標注”，參照平面進行尺寸標注且用“EQ”功能進行平分。

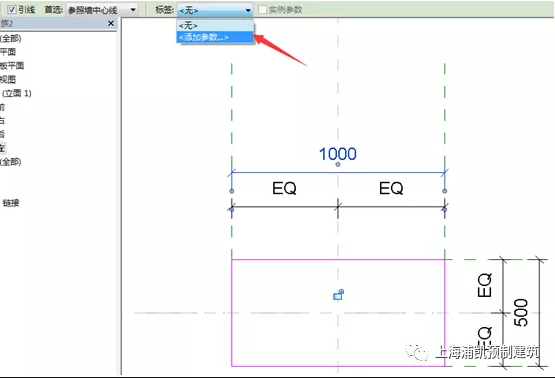

（3）選擇尺寸標注，分別為其添加標簽。
（實例參數，而非類型參數，見文末注釋）
（4）單擊“完成拉伸”，在前視圖中將輪廓拉伸至合適的位置，且添加標簽“L”。
3、第三步
（1）相同步驟完成風閥前端的制作，并將其與風閥主體相連的邊對齊鎖定。

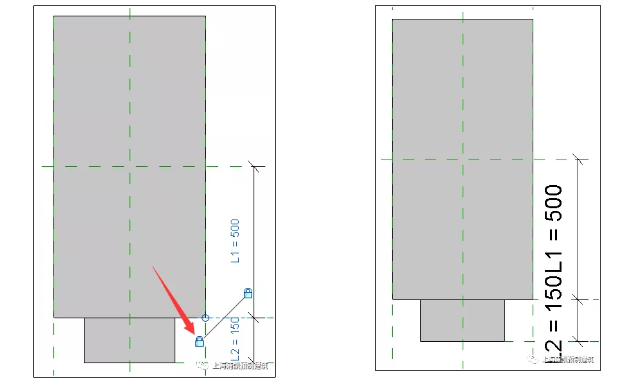

（2）添加標簽"L1"、"L2"，單擊“族類型”為"L1"添加公式"風管寬度/2"。
4、第四步
（1）進入左視圖，同樣利用“拉伸”命令完成法蘭的繪制。

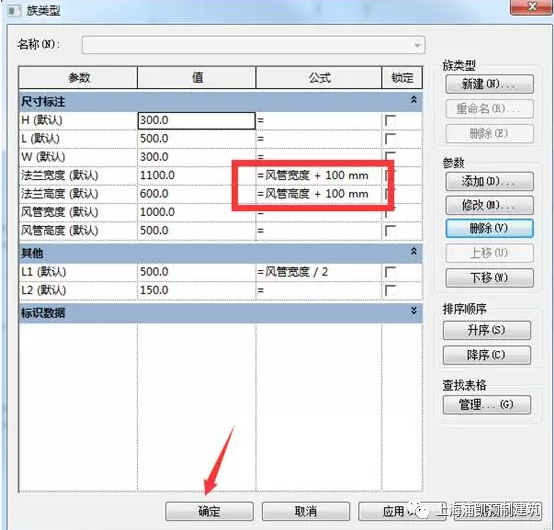

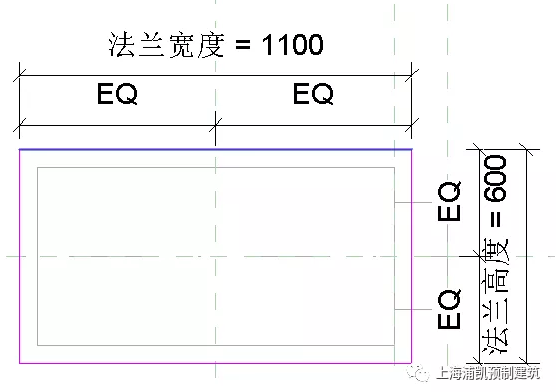

（2）單擊“族類型”，為“法蘭寬度”添加公式“風管寬度+100”、“法蘭高度”添加公式“風管高度+100”，編輯完后單擊“確認”。
（3）在前視圖中將法蘭輪廓拉至合適的位置，并將法蘭邊與風管邊鎖定。
（4）使用“尺寸標注”對法蘭進行標注，并添加標簽“法蘭厚度”，相同方法完成右側法蘭。
5、第五步

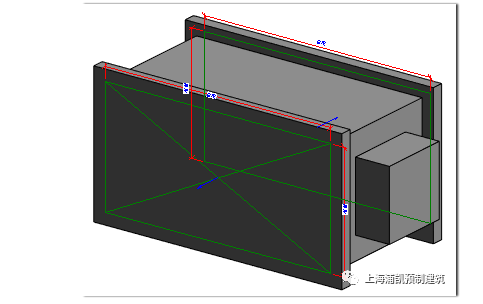

（1）進入到三維視圖中，單擊“創建”—“風管連接件”，選擇兩側法蘭面。

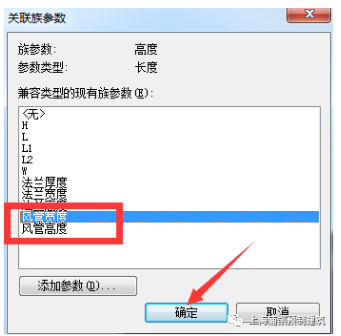

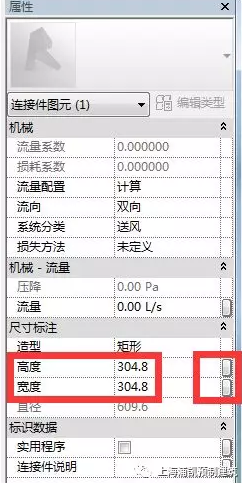

（2）選擇連接件，在“屬性”對話框中將高度與寬度分別關聯“風管高度”、“風管寬度”。
防火閥
6、第六步

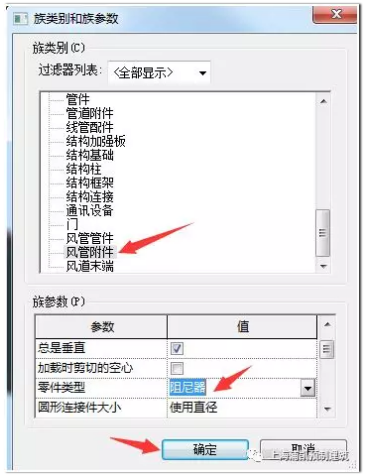

單擊“族類別和族參數”，在“族類別”中選擇“風管附件”，“族參數”中“零件類型”選擇“阻尼器”，單擊“確定”。
7.制作完成后，載入到項目中進行測試。
注釋

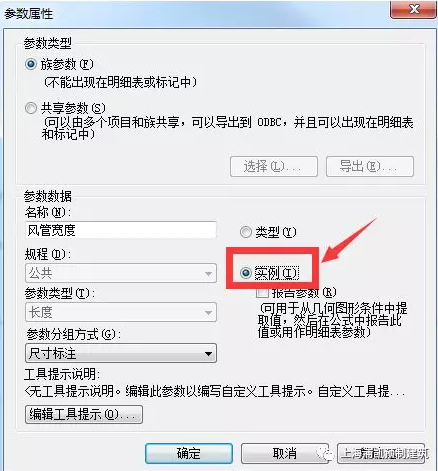

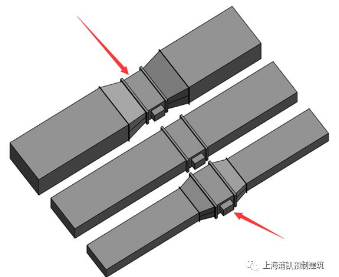

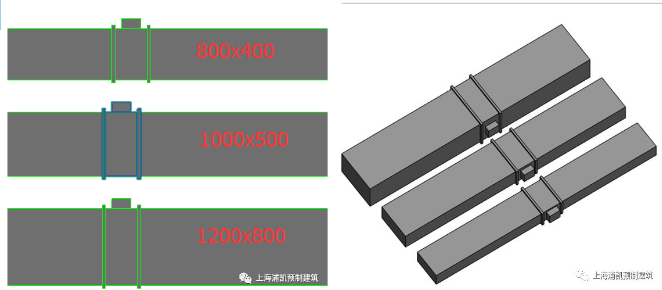

注：若第2（3）步中選擇“類型參數”，則閥門將不會隨著風管的實際尺寸而變化，就會出現如圖所示的狀況。
