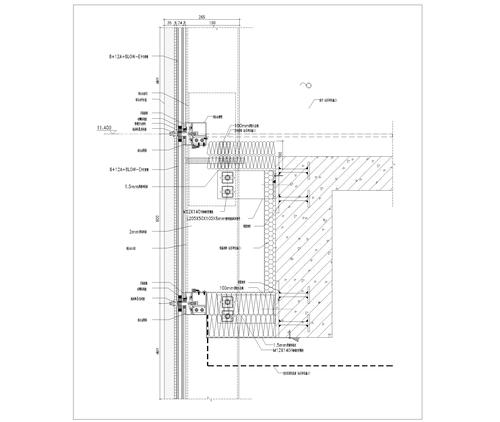

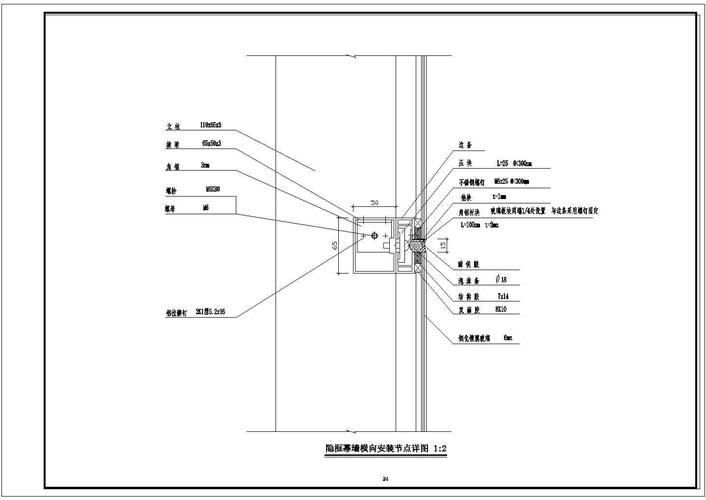

本文主要介紹了幕墻節點圖的識別方法。幕墻是指安裝在建筑外墻上的非承重結構，具有美觀、隔熱、保溫、防雨等功能。幕墻節點圖是設計師用來指導施工的重要文件，包含了幕墻的節點位置、結構細節及施工要求等信息。幕墻節點圖的識別是幕墻施工的關鍵步驟，準確的識別能夠保證施工的質量和順利進行。
1. 幕墻節點圖的特點
幕墻節點圖中包含了豐富的信息，其特點主要有：
首先，幕墻節點圖是一種二維圖紙，通過圖紙上的圖形和文字來表達幕墻的節點構造。圖紙上的圖形通常是線條或實體圖形，用來描述不同構件的形狀和位置。
其次，幕墻節點圖中的文字說明非常詳細，包括了構件的材料、尺寸、連接方式等信息。文字說明通常采用標準化的符號和縮寫，用來簡潔地表達復雜的概念。
最后，幕墻節點圖通常是按照一定的比例繪制的，使得施工人員可以按照圖紙上的尺寸進行操作。同時，幕墻節點圖還包含了施工順序和安裝要求等信息，以指導施工人員按照正確的步驟進行施工。
2. 幕墻節點圖的識別方法
幕墻節點圖的識別是指通過觀察和解讀圖紙上的信息，準確地理解并掌握圖紙中的各項要求。幕墻節點圖的識別方法主要包括以下幾個步驟：
2.1 了解幕墻構件
首先，需要了解幕墻的基本構件，包括鋁合金型材、玻璃、密封膠等。對于每種構件，需要熟悉其形狀、尺寸、特點和用途等。通過了解不同構件的特點，可以更好地理解圖紙中的圖形和文字說明。
2.2 學習標準符號和縮寫
在幕墻節點圖中，標準符號和縮寫的使用非常普遍。學習和掌握這些標準符號和縮寫，對于準確解讀圖紙非常重要。常見的標準符號和縮寫有：箭頭表示連接方式、實線表示實體構件、虛線表示隱藏構件等。
2.3 仔細觀察圖紙細節
在識別幕墻節點圖時，需要仔細觀察圖紙上的細節，包括線條的粗細、箭頭的方向、符號的位置等。這些細節往往可以提供重要的信息，幫助我們理解圖紙中的要求。
2.4 閱讀文字說明
幕墻節點圖中的文字說明非常重要，通過閱讀文字說明，可以了解構件的詳細尺寸、材質、連接方式等。需要特別注意文字說明中的關鍵詞，如“注意”、“禁止”、“必須”等，這些詞語往往代表了施工的要求和限制。
2.5 繪制示意圖
在識別幕墻節點圖時，可以結合自己的理解，繪制一些簡單的示意圖來幫助自己理解圖紙中的要求。通過繪制示意圖，可以更加直觀地表示構件的形狀和連接方式，加深對圖紙內容的理解。
總之，幕墻節點圖的識別是一項需要耐心和細心的工作。通過掌握幕墻構件的知識、學習標準符號和縮寫、仔細觀察圖紙細節、閱讀文字說明以及繪制示意圖等方法，可以更好地理解和掌握幕墻節點圖的要求，從而保證幕墻施工的質量和順利進行。
