文章來源：灼視設計
在Revit建筑建模中，為了提高在有理化、重復的及不同尺寸環境下同類型構件的建模效率，我們需要用到Revit中的“自適應構件”。
自適應構件是Revi中基于填充圖案的幕墻嵌板的自我適應。我們利用自適應構件可以布置多個符合用戶定義限制條件的構件，從而生成的重復的有理化的形式。
其大致的思路是通過修改參照點來創建自適應點。在繪制模型時通過捕捉這些點而生成的幾何圖即為自適應的構件。
目前Revit中自適應構件的應用范圍有限，主要是：填充圖案嵌板族、自適應構件族、概念體量環境和項目。
我們本次就自適應構件的基礎功能進行講解。來制作這組建筑表皮。
選擇自適應模板
*必須在此模板下構建自適應構件

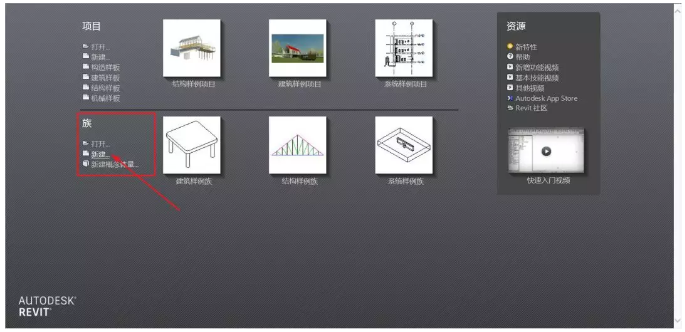

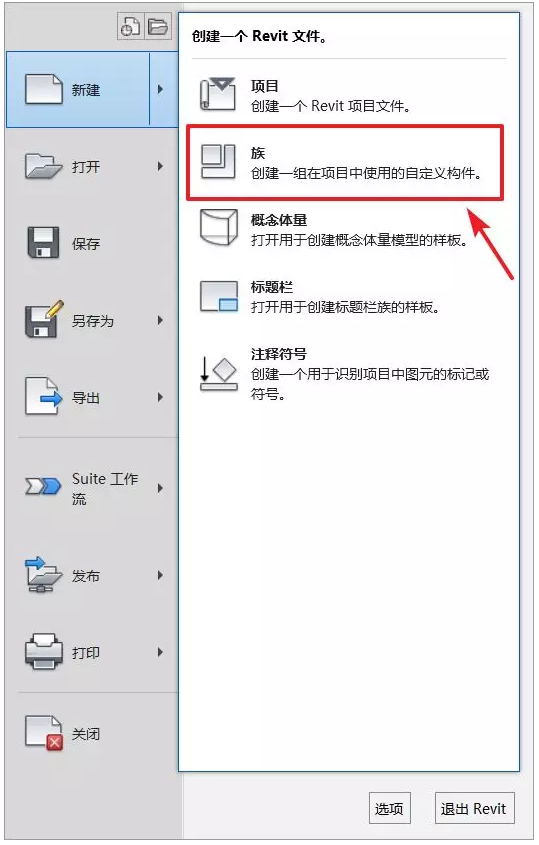

1）啟動Revit，在”歡迎界面“或”新建“中創建族文件，如下圖。

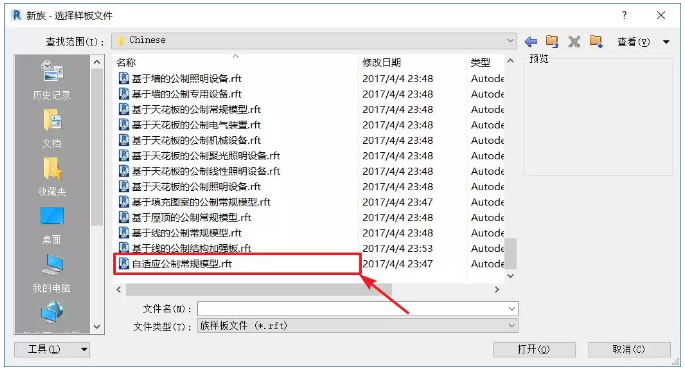

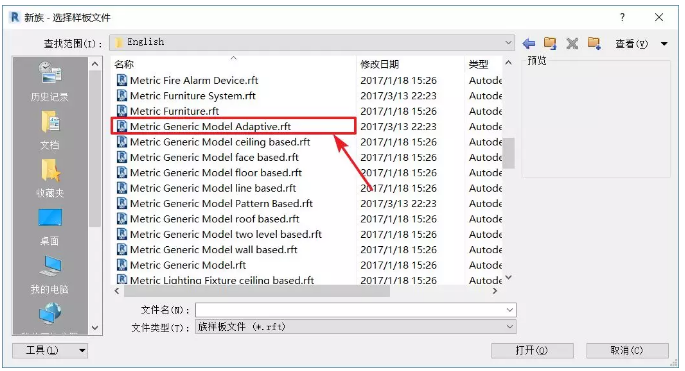

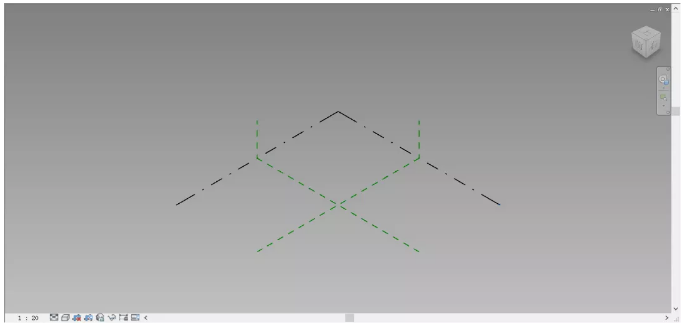

2）選擇中文模板“自適應公制常規模型.rft”（或英文模板“MetricGenericModelAdaptive.rft”）得到如下視圖。
創建自適應點
*自適應點是用于在概念設計環境中設計自適應零構件的修改參照點。自適應點可用于放置構件或用作造型操縱柄。如果將自適應點用于放置構件，它們將按載入構件時的放置順序進行編號。
3）選擇“創建”將參照點放置在需要自適應點的位置（這里根據自己的設計需要定位置，我這里依次放了四個點）。這些點可以是自由點、基于主體的點或驅動點。

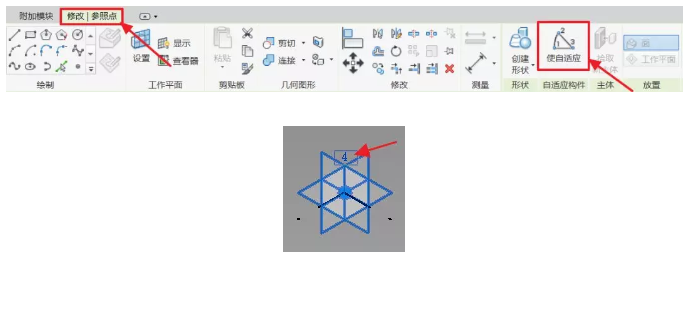

4）選擇所繪制的參照點。單擊“修改|參照點”選項卡中“自適應構件”面板（使自適應）。該點此時即成為自適應點。（要將該點恢復為參照點，可再次選擇該點，然后再次單擊“使自適應”）。

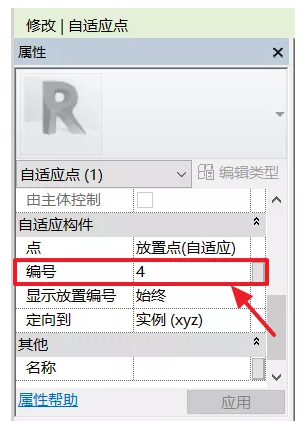

5）由此，你可獲得四個參照平面高亮顯示且被標記順序的自適應點（所標記的順序將影響后續載入到項目中插入自適應點的順序），如果想要修改編號可按下圖所示，在“屬性”面板進行修改。
繪制構件與參數關聯

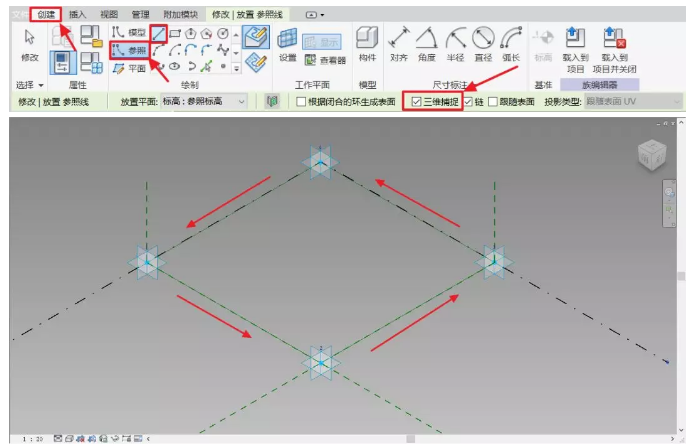

6）單擊“創建”選項卡中“參照”-“直線”。打開“三維捕捉”，使參照線與自適應點約束，依次連接各自適應點。（“鏈”默認狀態下是勾選的，其作用是連續畫線，可不勾）。

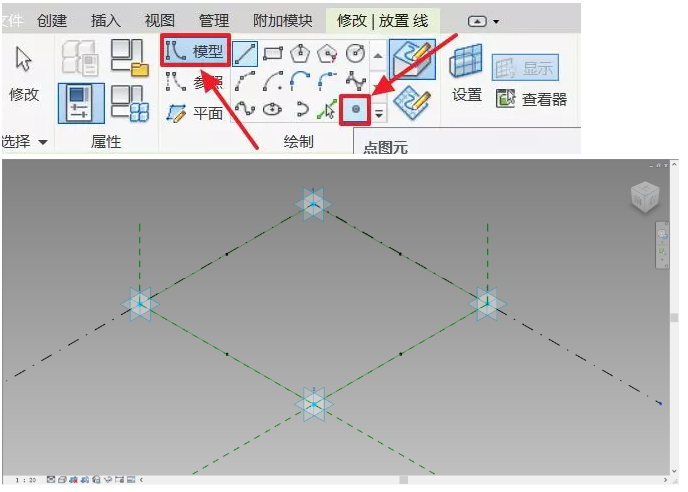

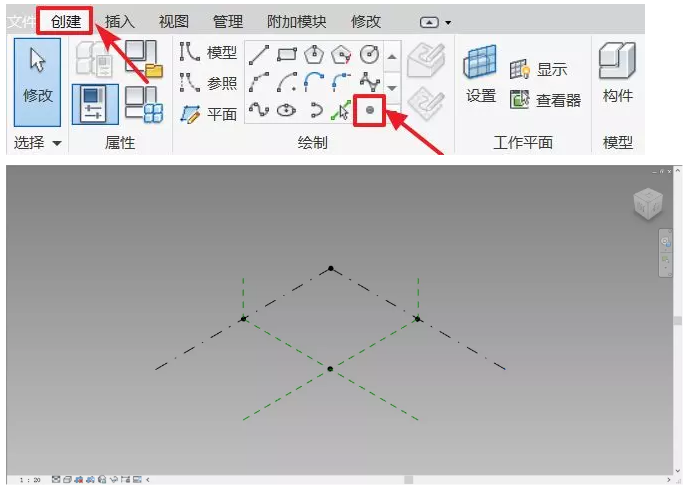

7）單擊“創建”選項卡中“模型”-“點”。依次在參考線上中點放置點。如下圖。（此點的作用以便后面參數關聯點在合適的參考平面下進行點拾取）。

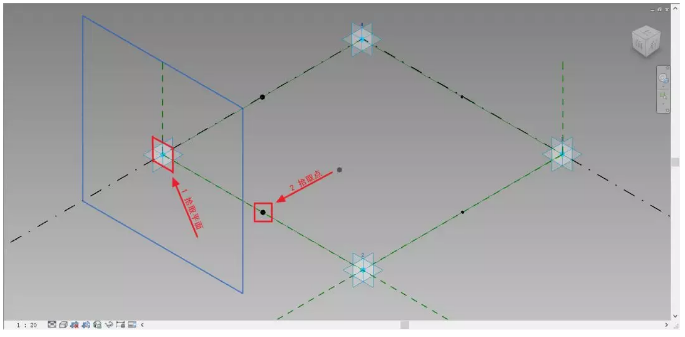

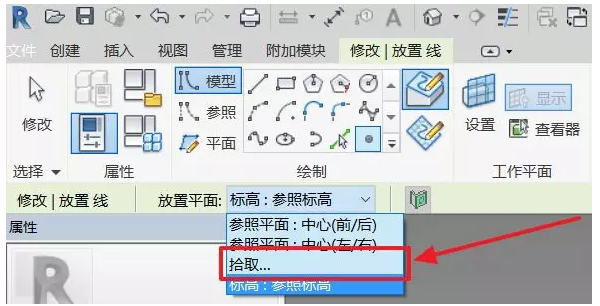

8）單擊“創建”選項卡中“模型”-“點”。在“放置平面”中選擇“拾取”。鼠標依次單擊“參考平面”-“所拾取的點”如下圖。（參考平面將影響點后續偏移的方向，例如：本案例的點是往中心方向移動，即垂直平面的正方向，因此所選的參考平面為垂直面，其實在本案例圖中選擇哪個垂直平面影響不大）。

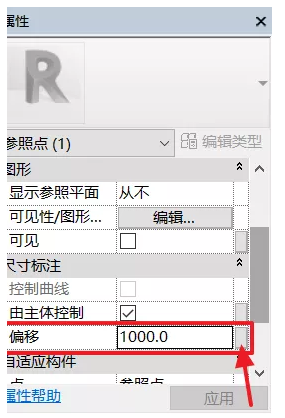

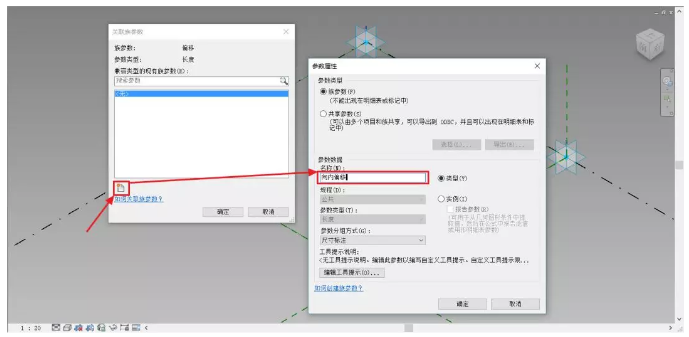

9）四個點都拾取完畢后，選擇其中一個點，在“屬性”面板中找到偏移，先設置好要偏移的量，然后單擊后面的“方塊”，在彈出的對話框中單擊“新建”圖標-設置所建的參數關聯的名稱即可。
10）其他的點方法相同，已建立關聯參數可以在相同的偏移方式下重復使用，不同的偏移方式新建即可。

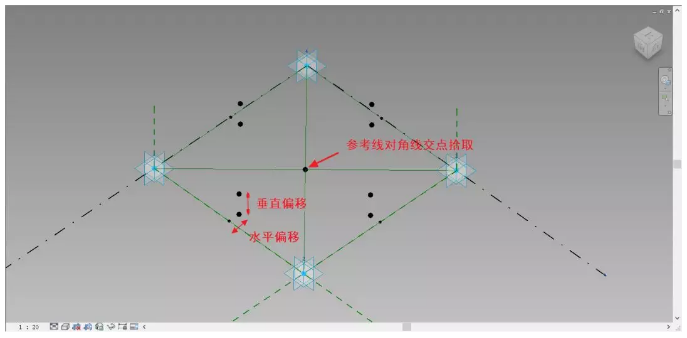

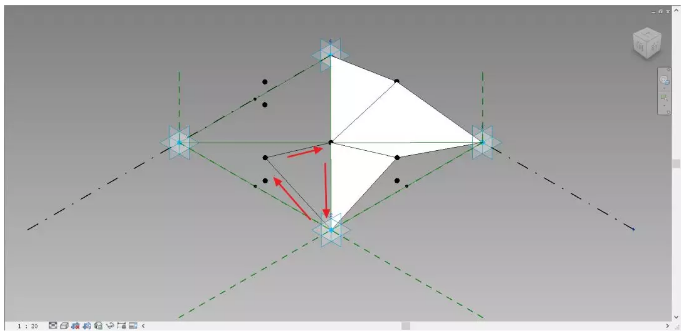

11）按照上述方法，可多次拾取點建立參數關聯進行偏移，這樣各點基于自適應點建立了關聯約束，移動自適應點，參數關聯的點隨之變化。如下圖。
建立自適應構件實體模型

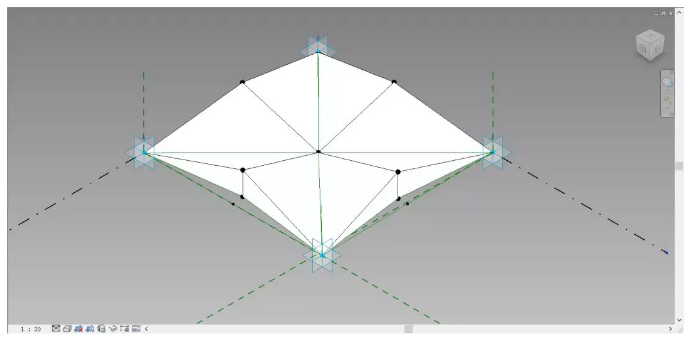

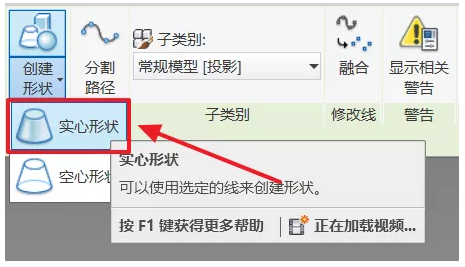

12）單擊“創建”選項卡中“模型”-“直線”依次連接模型各頂點。然后選擇相應閉合線段（配合ctrl加選），選擇“創建形狀”-“實心形狀”形成模型。如體量下圖。
建立概念體量&圖形分割

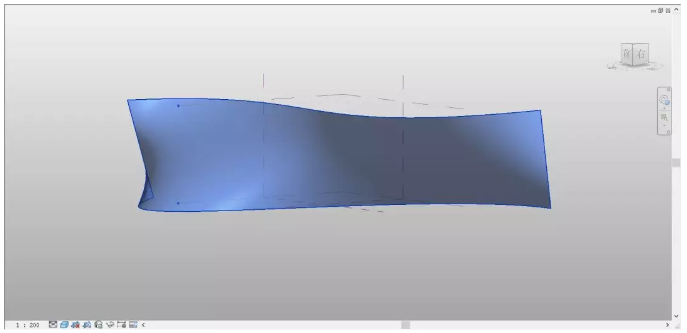

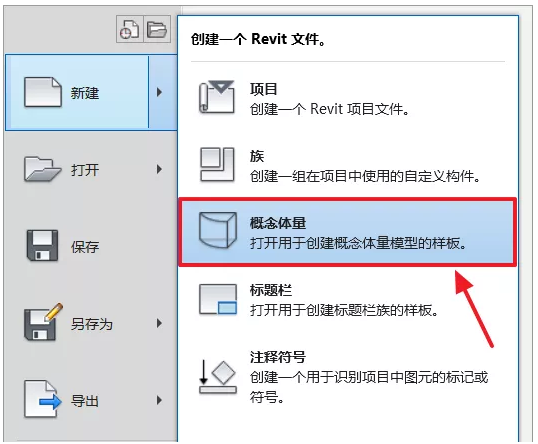

13）在“新建”中建立概念體量，我做了一個異形曲面模擬異形建筑表面。（此處建立概念體量僅為本案例自適應構件演示之便，具體制作方法在此處不做贅述，可參考其他案例教程）。

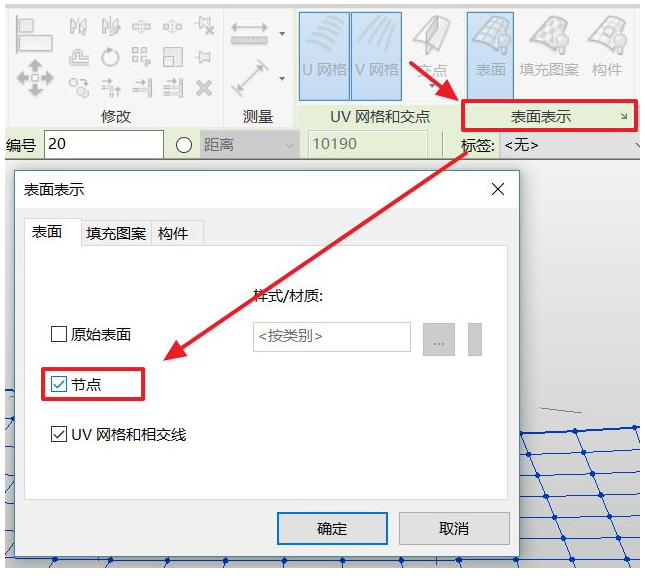

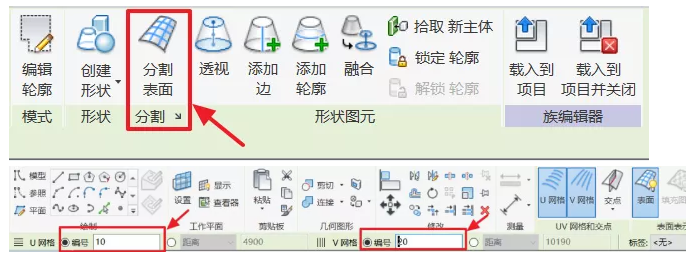

14）建立好需要的曲面后，選擇該曲面，單擊“分割-分割表面”對曲面進行分割，我們可以在uv網格中設置分割的數量或者分割距離。分割完成后，找到“表面顯示”單擊彈出對話框，勾選“節點”，以便后續放置自適應構件。（節點將作為自適應構建的“落腳點”）如圖所示。
放置自適應構件&構件重復
15）載入自適應構件的方法不唯一：比如，可將您的自適應構件加載到設計中。這些自適應構件將列在“項目瀏覽器”中的“常規模型”或“幕墻嵌板（按填充圖案）”下。然后單擊“創建”選項卡“模型”面板（構件），然后從“類型選擇器”中選擇自適應構件。
此處，我是返回到了自適應族的視窗，利用“加載到項目”調入到新建的概念體量中，如圖所示。載入之后，依次單擊要放置自適應構建的“落腳點”即可置入自適應構件，此時僅引入了一個自適應構件。

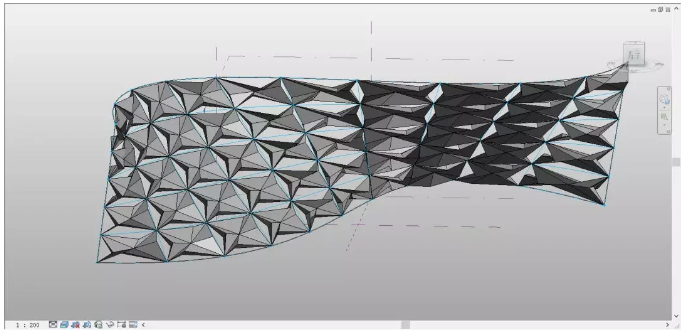

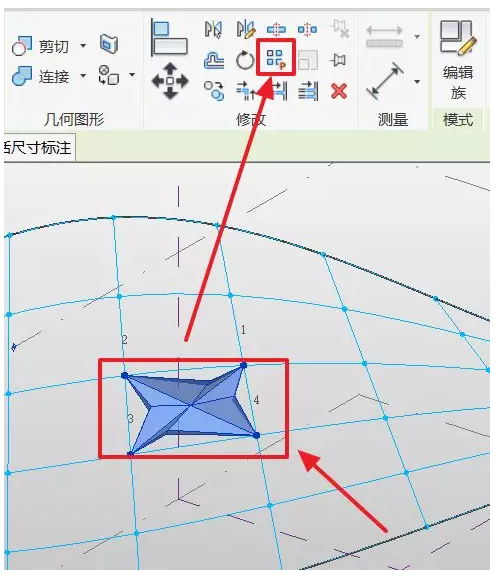

16）選擇放置好的自適應構件，單擊選項卡中“修改-重復”，即可獲得按照分割曲面分布滿鋪的自適應構件，到此便完成制作。如圖。
最后當然是將模型進行渲染，哈哈！此處使用的渲染器是Keyshot，直出。
