1、添加參數的兩種順序

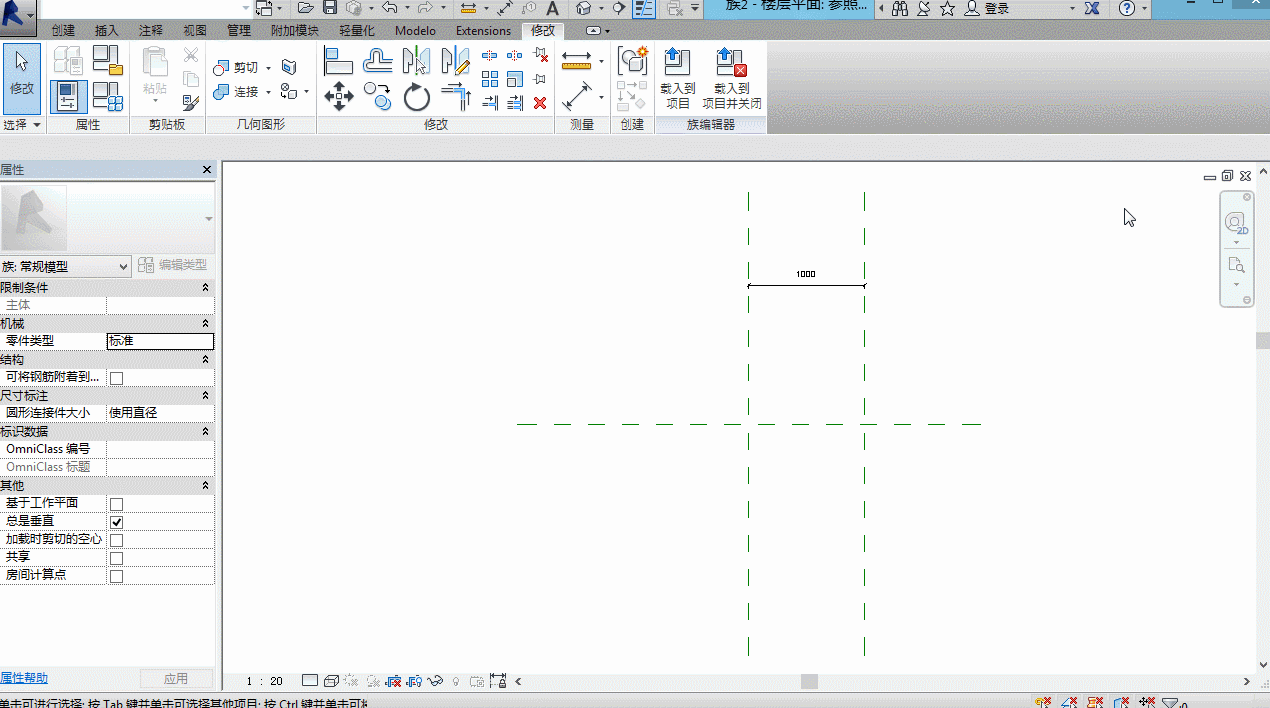

先對象后參數
a、先建立對象。
b、選中對象，從選項欄中的“標簽”點開選擇“添加參數”。

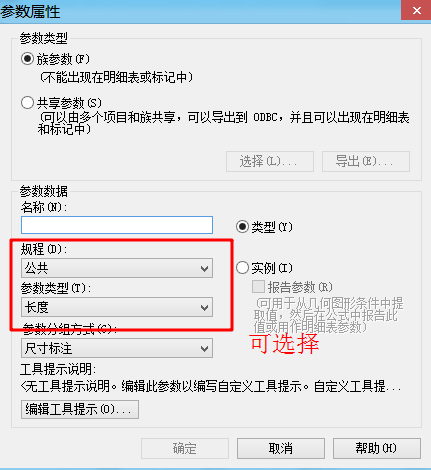

c、在“參數屬性”對話框中設置參數。

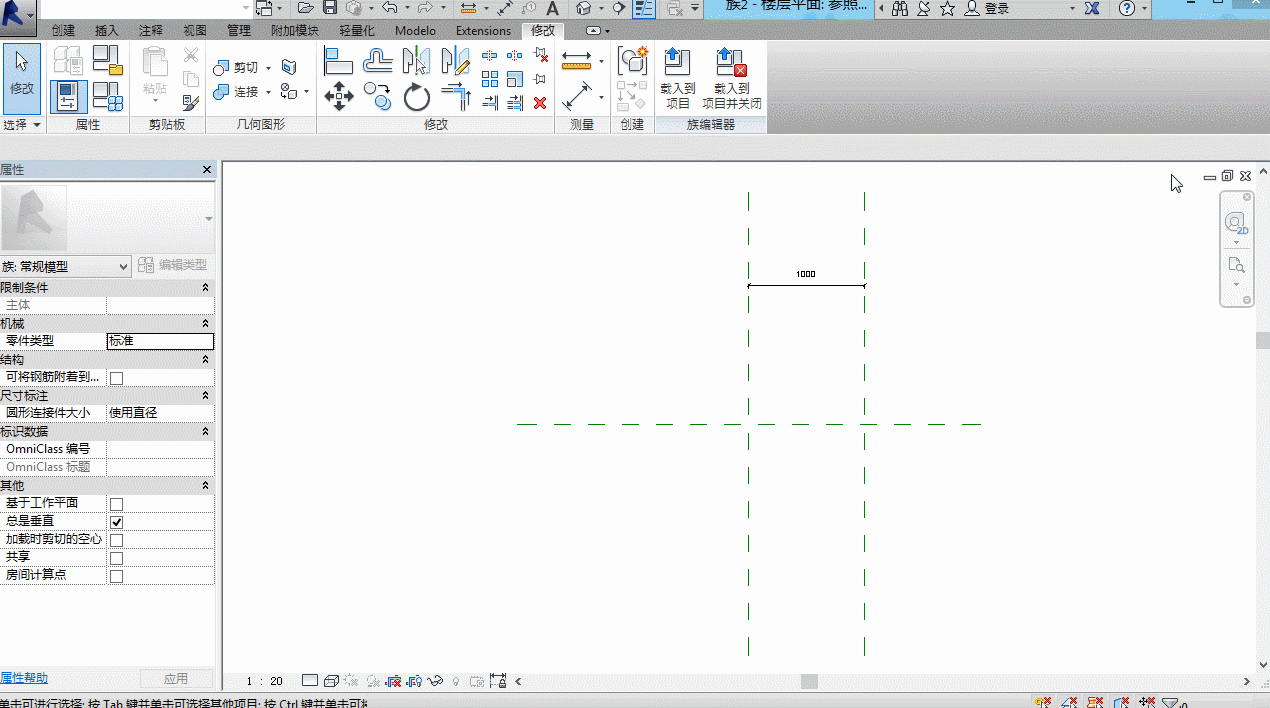

先參數后對象
a、打開“族類型”對話框。
b、添加參數。
c、建立或選擇已有對象與已添加的參數關聯。

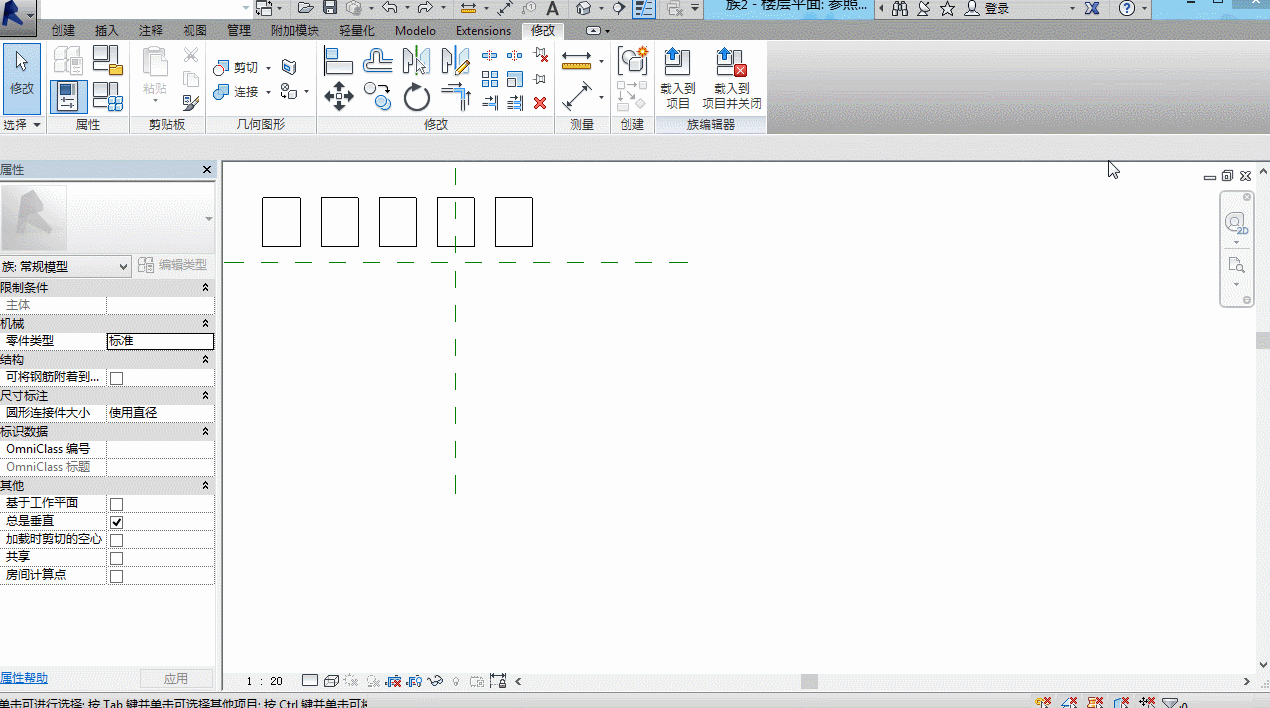

2、添加陣列參數
a、陣列模型對象，勾選“成組并關聯”。
b、選擇陣列對象的其中一個或者選擇多個，將會出現該組陣列對象的陣列數和對應的引線。
c、單擊選擇引線。
d、在選項欄的“標簽”中選擇參數。
在選項欄的“附加到端點”若勾選，表示該組陣列對象有陣列時“第二個”的特性，不勾選將會有“最后一個”的特性。
3、參數的類型對添加參數的影響
a、參數類型對參數添加順序的影響

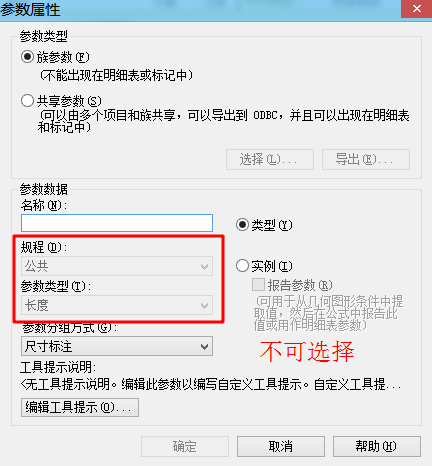

先添加參數時，要考慮將建立的參數選擇正確的參數類型。后添加的參數就不用人工干預參數類型的選擇。
b、參數類型與參數添加對象的對應關系
文字
一般用于在項目文件中，為明細表添加文字類的參數。
整數
常用于制作族時，添加陣列對象的陣列數量參數。
數值
常用于相關的基于函數公式的結果，族環境中限制在小數點后6位數，項目環境中限制在小數點后13位數。
長度
用于長度和徑向尺寸標注。
面積
用于函數公式計算結果為面積的參數。
體積
用于函數公式計算結果為體積的參數。
角度
用于角度尺寸標注。
坡度
用于定義坡度的參數類型（不能與“角度”參數等同，但可以與“數值”及“貨幣”參數互用）。
貨幣
用于成本的參數類型?？膳c其添加貨幣單位的符號（可與“數值”及“角度”參數互用）。
URL
關于網址的參數。
材質
用于三維圖形的材質。
是/否
用于定義“是”或“否”的選項。
族類型
用于包含有嵌套族的族，通過該參數來控制從載入族中的多個嵌套族的族類型中切換已放置的嵌套族實例。
4、公式的種類和輸入
在公式中輸入其他公式名稱時，一定要保持一致，并要區分大小寫。
在公式中除了參數的名稱之外，不能出現中文字符。
在族編輯器中打開“族類型”對話框，選擇需要添加公式的參數，在“公式”一欄輸入公式內容。
注意：
5、對公式單位的統一
例如，為窗族的默認參數“成本”添加添加公式，使得為已知窗的每平方米的成本時，自動依據窗的面積計算出一樘窗的成本。

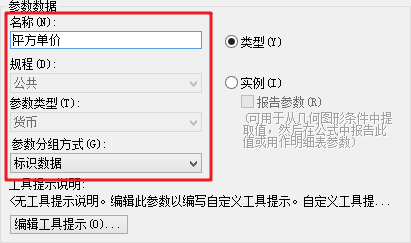

a、添加一個“平方單價”參數，參數類別選擇“貨幣”或者“數值”。

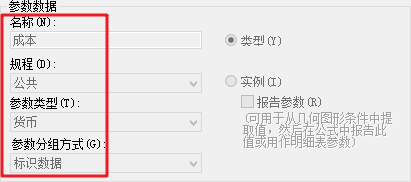

b、同時添加“成本”參數，參數類別選擇“貨幣”或者“數值”。

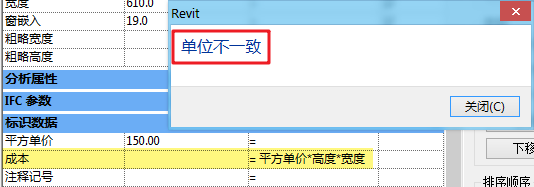

c、為“成本”添加公式“=平方單價*高度*寬度”。此時提示“單位不一致”。

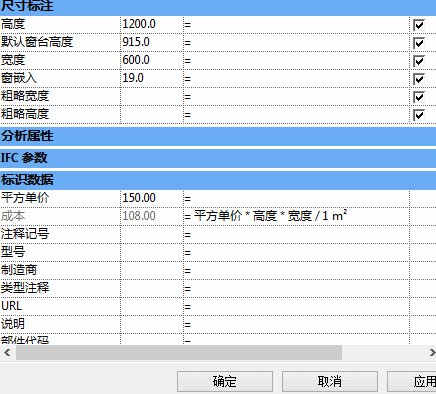

d、解決方法是輸入公式為“=平方單價*高度*寬度/1”，這是系統將會自動統一單位。
“ 1 ”后面的單位會根據其類別而自動使用默認單位，例子中需要除以一個面積參數，于是便自動補上了面積單位。
e、添加的系數“ 1 ”后還應根據實際情況調整，不一定是“ 1 ”，也可以是“ 10 ”“ 0.1 ”等，根據具體單位要求進行改變。
等號兩側的單位應保持一致，比如“面積”類型的參數等于“長度”類型的參數乘以“長度”類型的參數。
如果需要相互關聯，但不能統一單位的時候可以使用“添加 1 參數法”。
6、條件語句的種類
簡單的IF語句：=IF(長度<3000mm,200mm,300mm)
如果參數長度的值小于3000mm，那么結果為200mm，否則為300mm。
帶有文字參數的IF語句：=IF(長度<3000mm,參數1,參數2)
如果參數長度的值小于3000mm，那么結果為參數1，否則為參數2。
帶有邏輯AND的IF語句：=IF(AND(參數1=1,參數2=2),8,3)
如果參數1等于1，并且參數2等于2，那么結果為8，否則為3。
帶有OR的IF語句：=IF(OR(參數1=1,參數2=2),8,3)
如果參數1等于1，或者參數2等于2，那么結果為8，否則為3。
嵌套的IF語句：=IF(長度<350mm,260mm,IF(長度<450mm,300mm,IF(長度<550mm,500mm,800mm)))
如果參數長度的值小于350mm，那么結果為260mm，否則判斷其是否小于450mm，若成立則結果為300mm，否則判斷其結果是否小于550mm，若成立則結果為500mm，否則結果為800mm。
