當您移動以墻為主體的圖元，并且無法正確地重新生成幾何圖形時，將顯示錯誤。
錯誤：不能從墻外剪切<族>實例
問題：Revit 無法重新生成幾何圖形來顯示已移動的模型構件。
如果在移動門、窗或其他類似的以墻為主體的構件后，致使 Revit 無法正確地重新生成幾何圖形，便會出現該消息。如果在平面視圖中將窗移動到門上，就可能會發生這種情況。Revit 不能同時剪切門實例和窗實例。此外，如果拖曳構件或?qū)s短至無法承載構件，從而將構件移動到墻的外面，也會發生該錯誤。

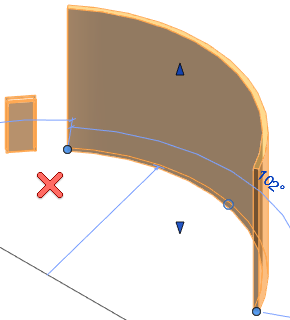

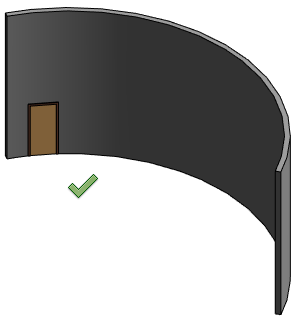

| 例如，此曲線墻承載一道門。 | 當您以此種方式更改墻時，它將無法再承載此門，此時就會發生錯誤。 |
|
|
