在做項目過程中，連接在環網上的管道分為很多個管道系統，比如消火栓管道，但是在Revit中相互連接的管道只能為一個管道系統，可以通過一些變通的方法，將環網上的管道拆分為多個系統。

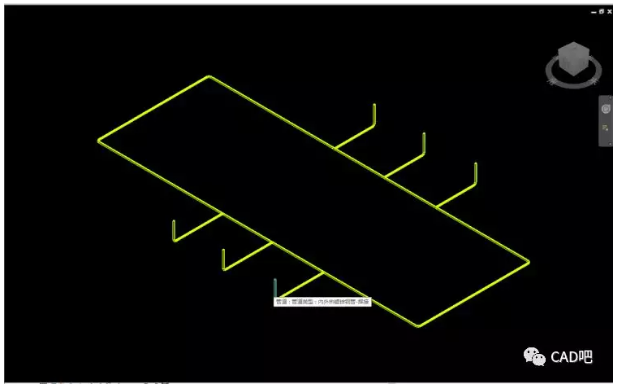

1、轉到三維視圖中，如圖所示。

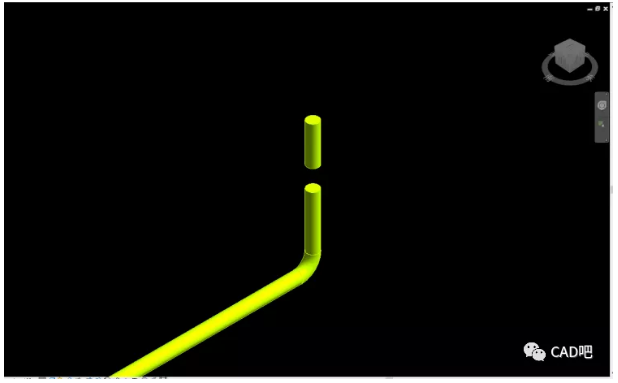

2、選中其中一個立管，使用拆分命令，將其拆分為兩段完全不相干兩段管，如圖所示。

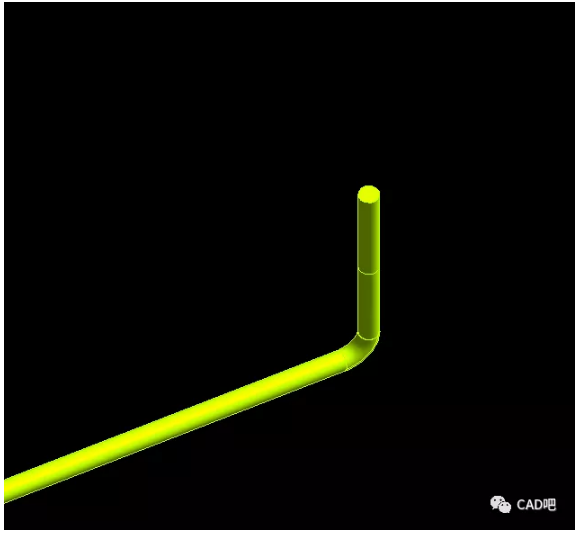

3、使用“對齊”命令，是兩段管道假接到一塊，如圖所示。

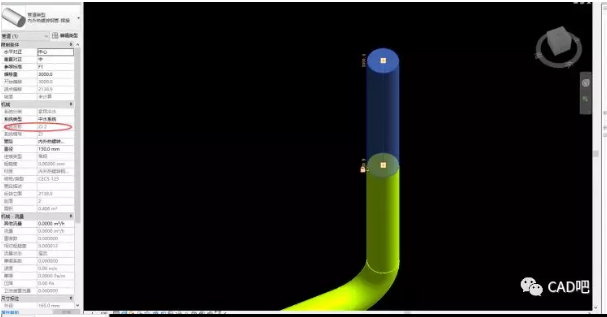

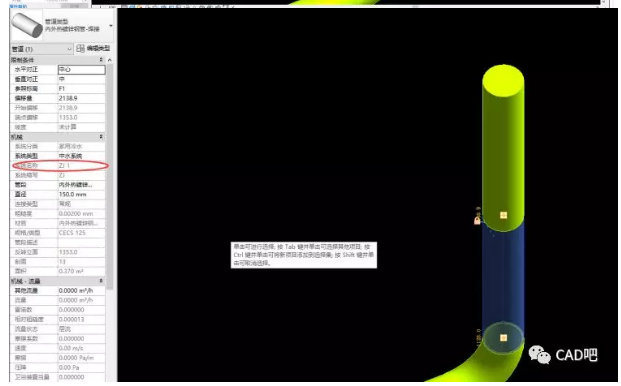

4、此時管段的系統名稱已經與環網不同，如圖所示。

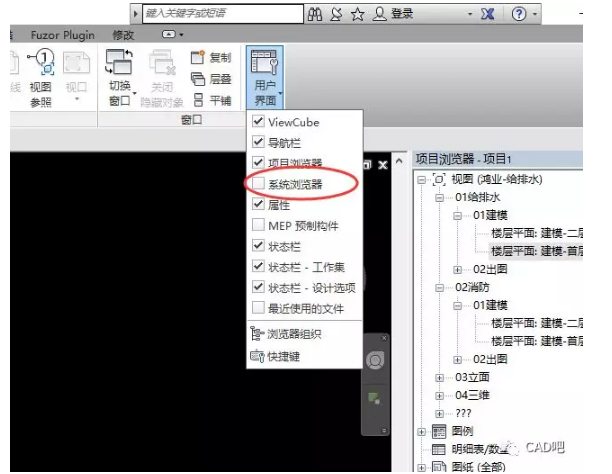

5、通過“視圖”選項卡中的“系統瀏覽器”，如圖所示。

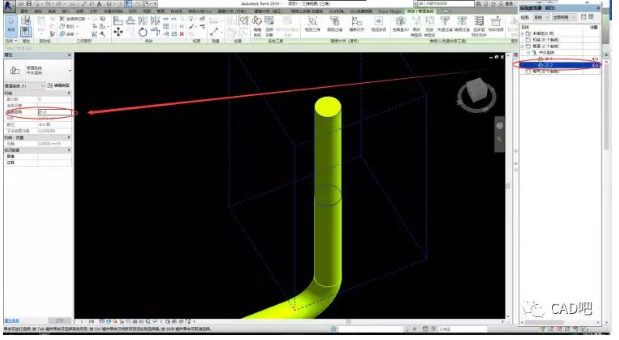

6、根據自己的需求，選中系統瀏覽器中的對于的管道系統，將其名改為需要的名稱，這樣標注的時候就會標注出與環網管道系統不一樣的系統名稱了，如圖所示。
Revit中將環網中立管標注為多個管道系統的意義：通過學習上述文章，通過使用拆分命令，再使用對齊命令將其對齊，既可近似顯示連接，又可以標注不痛的系統。
