AutoCAD Electrical 2016 新功能之“位置代號視圖”
這個功能可以幫助大家通過元件的“安裝代號”和“位置代號”查找對應的元件 元件屬性，及以只連接的元件。
總得來說你可以通過它實現：

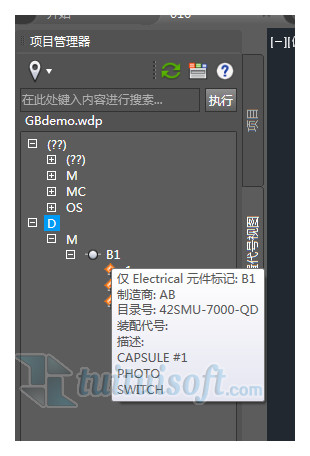

1、查看屬性：將鼠標停留在對應的元件名稱上

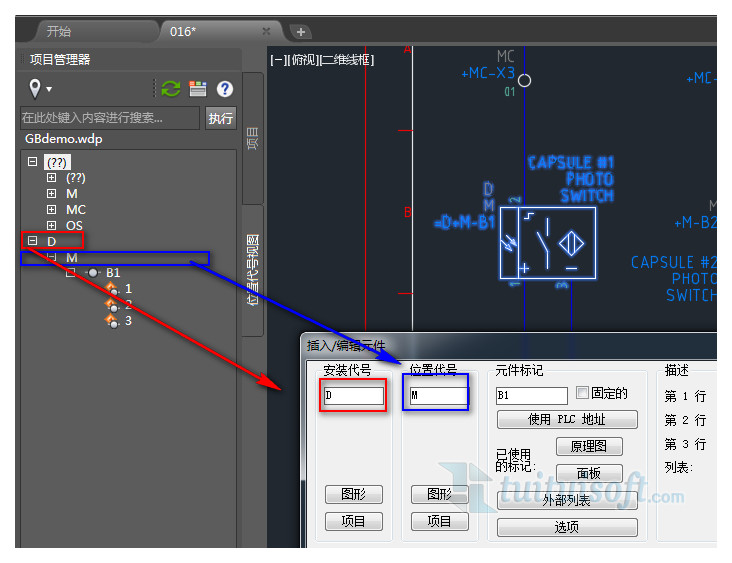

2、按照元件”安裝代號“和“位置代號"歸類元件

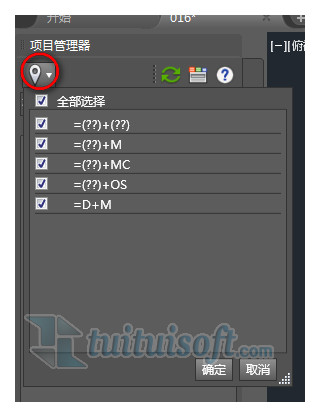

3、你可以通過過濾器來查看你想要的查看的件”安裝代號“和“位置代號"的元件

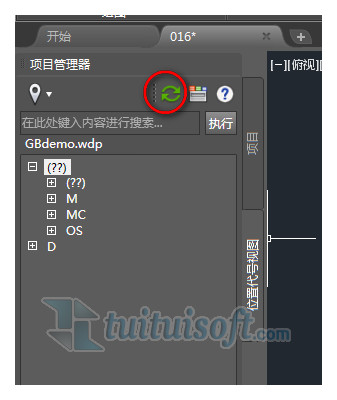

4、當項目元件數據發送變化的時候，比如你更改了元件標記，添加了位置代號等等，你可以通過刷新命令刷新項目的數據

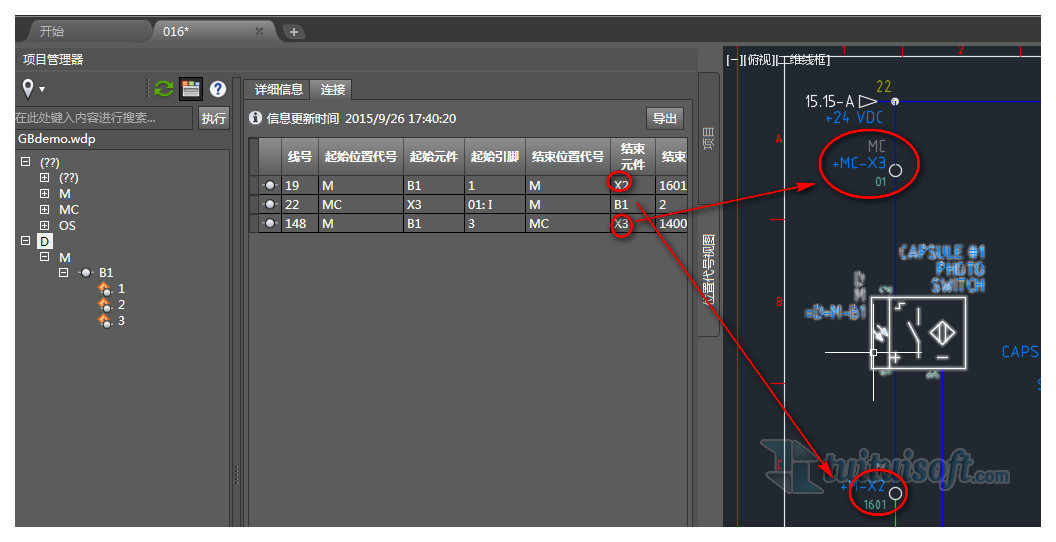

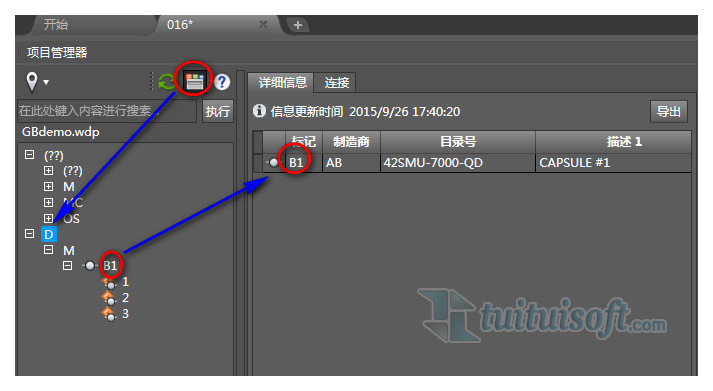

5、你可以通過樹形結構，找到某個安裝代號和位置代號下面的某個元件，同點擊”顯示詳細屬性何連接你可以查看對應元件的數據和與之相連的元件“
6、你可以通過右鍵”某個元件“然后通過瀏覽，快速找到某個元件
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
