    文章來源：慧遠BIM

    每個平面圖都具有視圖范圍屬性，該屬性也稱為可見范圍。定義視圖范圍的水平平面為“俯視圖”、“剖切面”和“仰視圖”。頂剪裁平面和底剪裁平面表示視圖范圍的最頂部和最底部的部分。剖切面是一個平面，用于確定特定圖元在視圖中顯示為剖面時的高度。這三個平面可以定義視圖范圍的主要范圍。

    視圖深度是主要范圍之外的附加平面。更改視圖深度，以顯示底裁剪平面下的圖元。默認情況下，視圖深度與底剪裁平面重合。

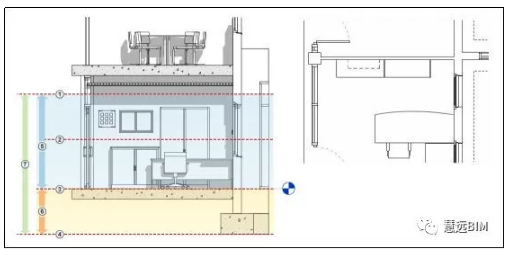

    以下立面顯示平面視圖的視圖范圍：頂部、剖切面、底部、偏移（從底部）、主要范圍和視圖深度。右側平面視圖顯示了此視圖范圍的結果。

    相信每一個BIMer，都遇到過視圖范圍的問題，也經常糾結為什么做的東西在平面圖中看不到，上面的官方介紹也很籠統，無法深入的體會，那么下面我給大家舉幾個栗子。

    1、只顯示天花平面視圖

    將頂部設置在板下，底部設置在天花下

    2、平面圖能看到窗

    將頂部設置在窗高的范圍之內或者剖切面設置在窗高范圍之內（剖切面只是為了讓視圖平面中模型顯示相應設置的剖面形式）

    3、視圖深度是只能看到下面沒有遮擋的空間的模型

    如果下面有板，視圖深度是不能顯示板下的模型，但是如果是一個洞口，那么設置的視圖深度就會顯示洞口中的模型。

    總的來說，視圖范圍是我們?cè)谧瞿Ｐ偷臅r(shí)候經常用到的，視圖范圍并不會影響B(tài)IM模型精度，只是在當前視圖中的一種顯示模型。

    下面對視圖模塊中視圖樣板和平面視圖做詳細介紹

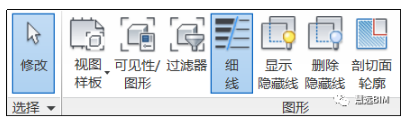

    視圖樣板

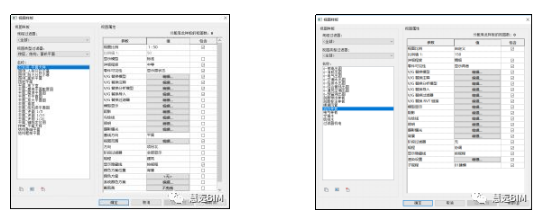

    為什么要做視圖樣板？眾所周知，樣板是項目模型的規范，我們?cè)谧鲰?xiàng)目準備的時候都會去做項目樣板，如果說項目樣板是項目的模型規范，那么視圖樣板就是樓層平面視圖的規范化，視圖樣板只是將我們?cè)谀硺菍悠矫嬷兴械脑O(shè)置都集采下來，方便了多專業之間的視圖可見性設置的重復工作，能夠提高工作效率。

    視圖樣板方便視圖管理，各樓層之間快速統一樣式，各專業之間快速過濾，是每一個BIM工作人員需要掌握的技能。

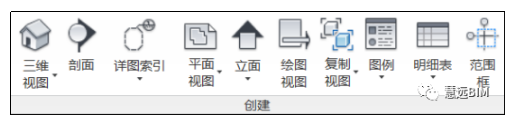

    平面視圖之平面區域

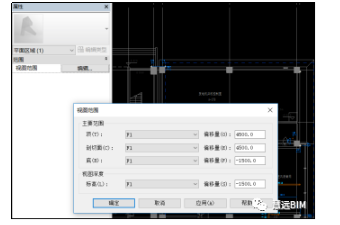

    項目過程中都會遇到存在夾層或者同一樓層存在多個標高的問題，像這樣存在高差，機電又是穿越兩個區域的情況經常存在，那么就需要用平面區域來區分兩個視圖中的不同處，主視圖的視圖范圍用頂標高和底標高控制頂部和底部，夾層用平面區域控制視圖范圍，使用頂標高和夾層標高控制頂部和底部。

    使用平面區域的情況多用于出圖，平面區域只能用于當前視圖，不能在視圖樣板中應用。

    平面區域用法匯總：

    ★夾層

    ★局部詳圖

    ★屋面炮樓/沖頂

    ★局部降板區

    ★同一樓層存在多個標高，伸縮縫梁邊
