本文為華筑—比目魚獨家技術貼，作者華筑—陸明燚。
文章來源：華筑建筑科學研究院
一、命令概述
天花板是一座建筑物室內頂部表面的地方，是對裝飾室內屋頂材料的總稱。在室內設計中，天花板可以寫畫、油漆美化室內環境及安裝吊燈、光管、吊扇、開天窗、裝空調，改變室內照明及空氣流通的效用。
二、使用技巧
1、位置：“建筑”選項卡→“構建”面板→“天花板”命令
2、天花板的分類：“基本天花板”和“復合天花板”
▲圖1
3、天花板的創建方法：“自動創建天花板”“繪制天花板”
3.1、自動創建天花板創建方法：
第一步：選擇天花板命令
第二步：選擇天花板的類型：“基本天花板”“復合天花板”
第三步：選擇天花板的放置標高和相對于標高偏移的高度

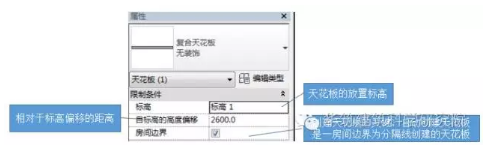

▲圖2
第四步：選擇要創建天花板的位置創建天花板

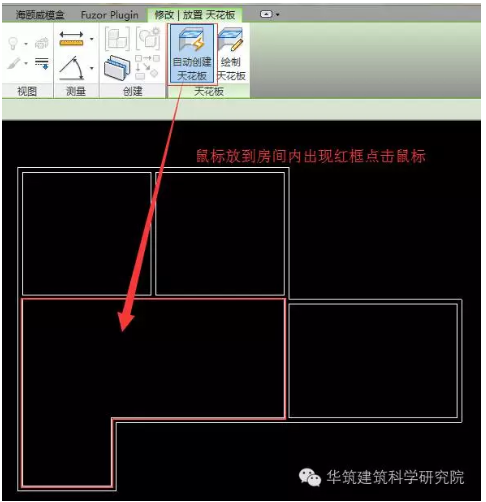

▲圖3
3.2、“繪制天花板”的創建方法：前三步方法與自動創建天花板的方法一樣。
第四步：在“修改”選項卡下的“繪制”面板里“邊界線”下的各種工具畫天花板的邊界線添加坡度箭頭。

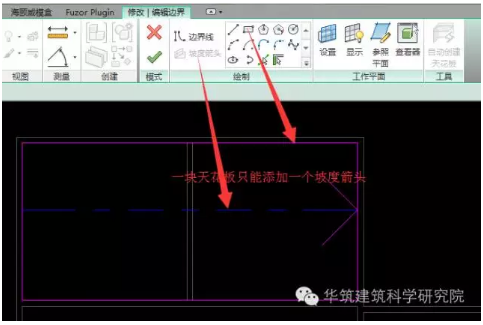

▲圖4
第五步：點擊草圖模式下的坡度箭頭，在屬性欄中設置坡度箭頭的屬性。
▲圖5
屬性設置好之后點擊對勾即可完成天花板的創建。
4、但是在平時的生活中不僅僅只有單坡度和水平的天花板，可能還有其他很多異形的天花板

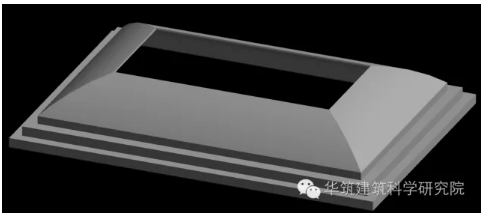

▲圖6
像上面這種的天花板就需要自己建天花板的族了。
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
