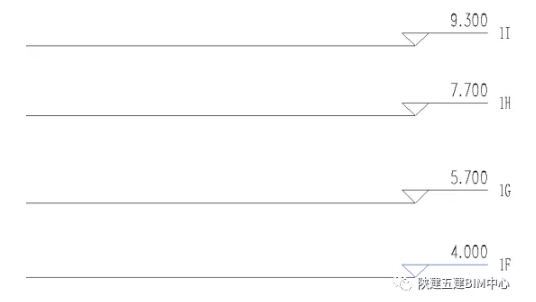

當我們?cè)赗evit中繪制標高時，希望標高名稱按照1F、2F進行排序，但是當我們將一個標高設置為1F時通過復制繪制后續的標高將以1G、1H來命名，我們還需要逐個修改名稱，當項目標高過多時工作量會非常大。那么我們要如何讓修改標高命名方式呢？下面我們就來講解。

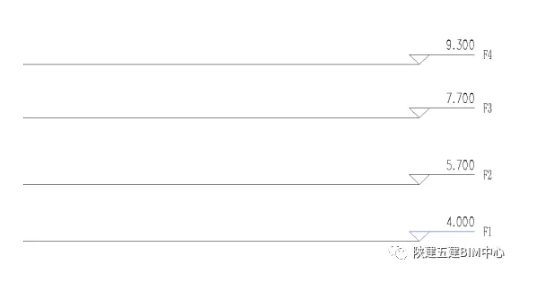

一、我們可以很明顯的看出來Revit默認的命名方式是繪制標高時將最后一個字母作為編號遞增。所以我們?cè)诶L制時可以將名稱設置為F1，這樣后面的標高會以F2、F3遞增來實現我們需要的效果。

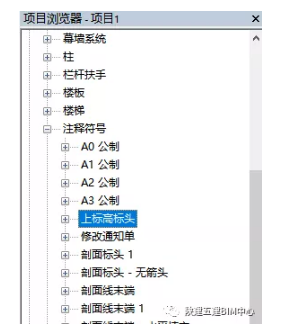

二、但是一般情況下樓層命名都是以1F、2F的順序來表示的，那么怎樣才能達到這個效果呢？這就需要我們?nèi)バ薷臉?biāo)頭族，首先在項目瀏覽器中找到標頭族，并右鍵選擇“編輯”如圖所示：

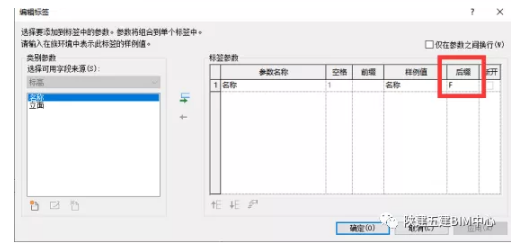

在編輯族界面中單擊名稱并在選項卡中選擇“編輯標簽”，在彈出對話框中的后綴輸入“F”，單擊確定，重新載入到項目中如圖所示：

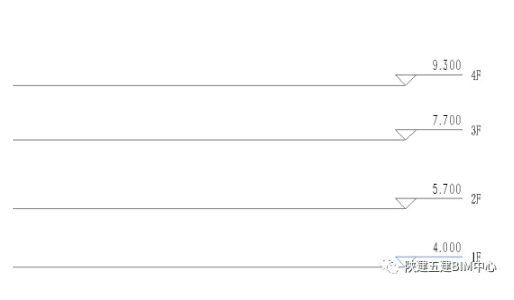

這樣再進行標高繪制時就會得到如下結果：
