注： 本主題假定已選擇“面積和體積計算”選項（“設計”選項卡
“房間和面積”面板下拉列表 （面積和體積計算））（默認設置）。 有關詳細信息，請參見關于體積計算。
創建或打開將顯示您要修改的空間的剖面視圖。
如果要創建剖面，請確保剖面線與樓板平面中的空間相交，以便能夠在剖面視圖中看到空間。
使空間可見（在剖面視圖中）。
將光標放置在空間上，當它高亮顯示時，選擇它。

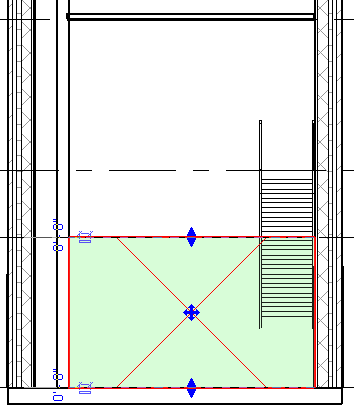

表示空間體積的著色區域高亮顯示為紅色。
請注意，此時出現兩個拖曳控制柄（頂部和底部）及相應的關聯尺寸。 拖曳控制柄和尺寸標注指明了選定空間的垂直長度。 上方的拖曳控制柄和尺寸標注指明高度偏移。下方的拖曳控制柄和尺寸標注指明底部偏移。

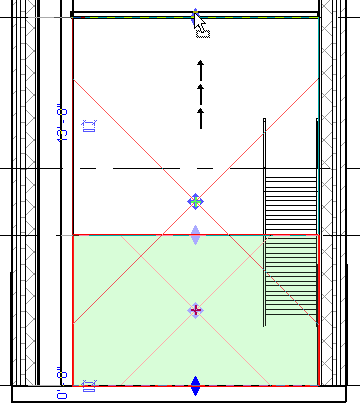

使用拖曳控制柄重新定義空間的垂直長度。

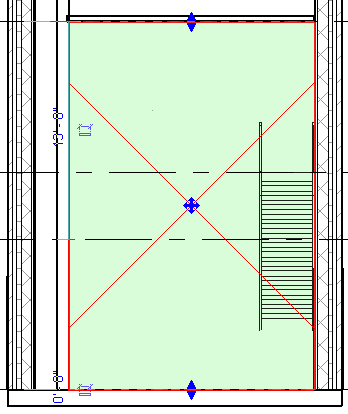

空間的垂直長度發生變化。請注意，拖曳控制柄已重新定位，著色也相應地發生變化，以指明新的垂直長度。

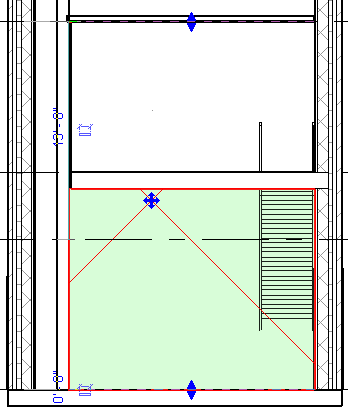

如果垂直長度超過房間邊界圖元（例如樓板或天花板），空間將捕捉到房間邊界圖元。但是，拖曳控制柄和關聯尺寸將指明指定的垂直長度，如下圖所示。
如有必要，可以使用其他拖曳控制柄。
單擊“修改”。
空間的垂直長度得到重新定義，空間的體積即與規格相符。
