導讀
曲面復雜程度，往往與設計難度、施工難度、造價成正相關。在方案初期，要判斷曲面造型是否符合經濟和功能要求是個較繁瑣和難以準確判斷的事情，使用軟件來對形態模擬，對設計風險有很好的判斷價值，也提供方案優化的推敲價值。
實際應用中會更多的細節和繁瑣事會出現，以下是方案中曲面幕墻的一些粗略的探索：

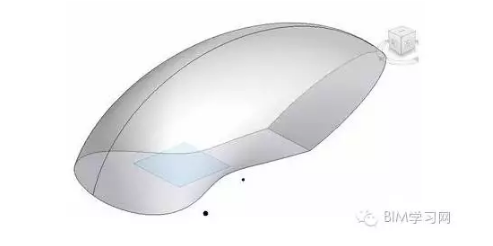

一，先建體量
曲面體量

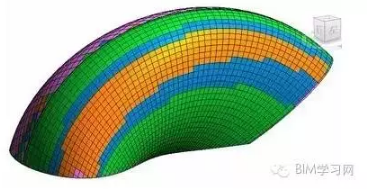

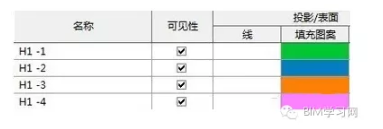

二，在曲面體量中，按自己需要劃分網格，然后用自適應族弄報告參數，表達出嵌板變形情況并用顏色表示。綠色是變形最輕，往紅色表示變形越大。變形度0代表單曲。通過這個手段，可以快速直觀地對曲面方案設計情況作出判斷。見圖2，圖3。
圖2
圖3

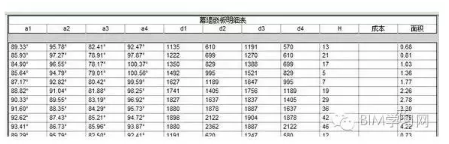

三，提取明細表，看看嵌板之間的具體數據。能提取嵌板邊長、角度、變形度、面積，形成明細表，可以用具體數據判斷設計情況。見圖4
圖4
四，方案調整差不多了，我們可以給所有嵌板一個獨立標記，方便查找溝通和定位。見圖5
圖5

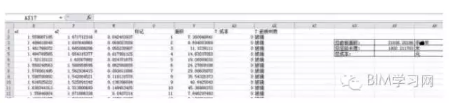

五，導出到Excel，方便統計幕墻嵌板數據，如統計面積、長度、成本等。見圖6
圖6
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
