文章來源：華筑建筑科學研究院
Revit填充樣式在我們出圖時經常會用到，填充樣式可以控制圖形外觀，另外設置填充樣式，可便于在“材質”中設置填充圖案。

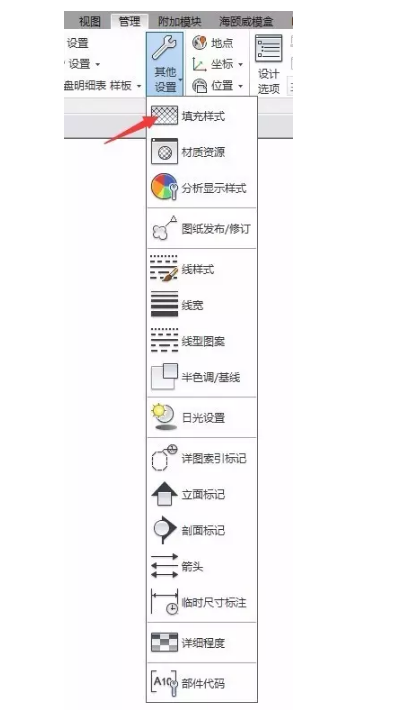

單擊“管理”選項卡---“其他設置”---“填充樣式”：

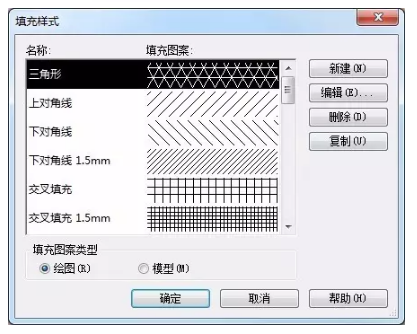

在此界面我們可以進行新建、編輯、刪除和復制，如上圖。
Revit中填充圖案類型有“繪圖”和“模型”兩類，繪圖可繪制詳圖，模型代表建筑實際圖元外觀，例如墻上的瓷磚。

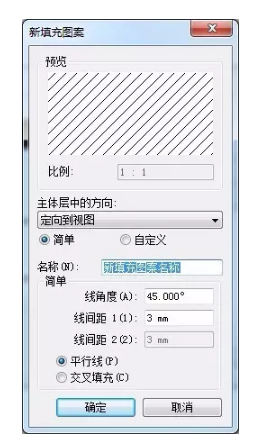

我們可以新建填充樣式，默認主體層中的方向為定向到視圖，填充樣式新建有簡單和自定義兩種。

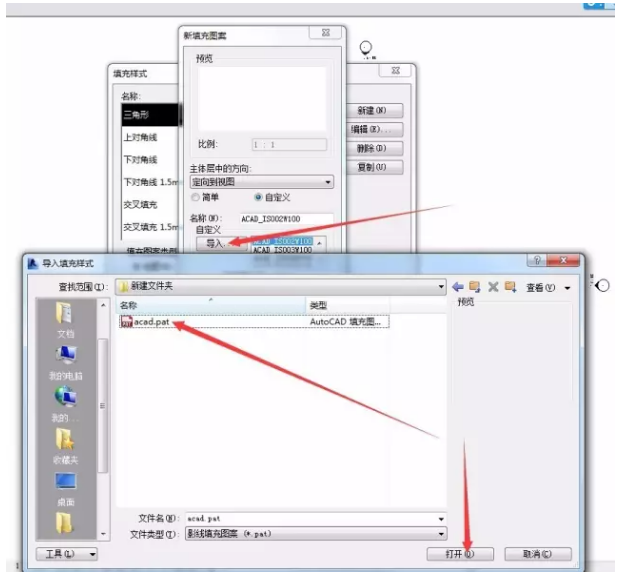

簡單的可以通過設置線角度和線間距，但是對于復雜的我們可以通過自定義，導入CAD的“acad.pat”文件，一定要注意檢查導入比例，這里給大家一個路徑：

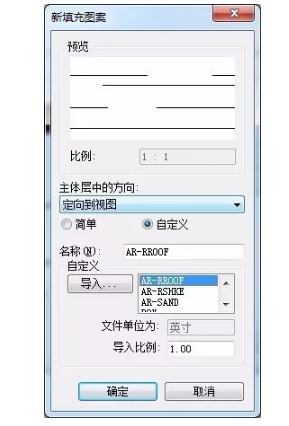

導入以后，我們就可以使用自定義填充圖案啦~
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
