熟悉Revit的童鞋都知道，在建筑模型中，墻是一個很重要的部分，今天我們主要聊一聊墻的定位線。
與建筑模型中的其他基本圖元類似，墻也是預定義系統族類型的實例，表示墻功能、組合和厚度的標準變化形式。
墻的“定位線”屬性指定使用墻的哪一個垂直平面相對于所繪制的路徑或在繪圖區域中指定的路徑來定位墻。
布置連接的復合墻時，可以根據重要的特定材質層（如混凝土砌塊）來精確放置它們。
不管是哪種墻類型，均可以在“選項欄”（放置墻之前）或在“屬性”選項板（放置墻之前或之后）上選擇下列平面中的任何一個：
墻中心線（默認）
核心層中心線
面層面：外部
面層面：內部
核心面：外部
核心面：內部
注：在Revit術語中，墻的核心是指其主結構層。在簡單的磚墻中，“墻中心線”和“核心層中心線”平面將會重合，然而它們在復合墻中可能會不同。從左到右繪制墻時，其外部面（面層面：外部）默認情況下位于頂部。

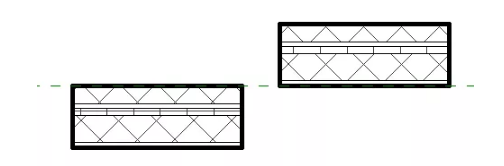

在以下示例中，“定位線”值指定為“面層面：外部”，光標位于虛參照線處，并且墻是從左到右繪制的。
如果將“定位線”值修改為“面層面：內部”并沿著參照線按照同一方向繪制另一分段，則新的分段將位于參照線上方。

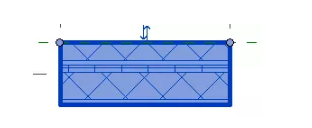

選擇單個墻分段時，藍色圓點（“拖曳墻端點”控制柄）將指示其定位線。
放置墻后，其定位線便永久存在，即使您修改其類型的結構或修改為其他類型也是如此。修改現有墻的“定位線”屬性的值不會改變墻的位置。但是，使用空格鍵或屏幕上的翻轉控制柄來切換墻的內部/外部方向時，定位線為墻翻轉所圍繞的軸。因此，如果修改“定位線”值，然后修改方向，則可能還會改變墻位置。
請注意，取消選擇，而后又重新選擇墻之后，藍色圓點的位置才會發生改變。
以上是有關墻的定位線的使用。
