軟風管放置工具
在放置軟風管時請使用這些工具。
選擇“軟風管”工具后，“放置軟風管”選項卡會提供下列用于放置管道的選項：
（在放置時進行標記）：在視圖中放置風管管段時，將默認注釋標記應用到風管管段。
（自動連接）：在開始或結束軟風管管段時，可以自動連接構件上的捕捉。這對于連接不同高程上的管段非常有用。但是，當沿著與另一條風管相同的路徑以不同偏移量繪制軟風管時，請清除“自動連接”，以避免生成意外連接。
繪制軟風管管段
打開要添加軟風管的風管系統所屬的視圖。
單擊“系統”選項卡
“HVAC”面板
（軟風管）。注： 也可以在風管端點連接件上單擊鼠標右鍵，然后使用上下文菜單中的“繪制軟風管”選項。 請參見將軟風管連接到現有風管系統。
有些構件具有多個連接件，這些連接件以疊層方式顯示。 在疊層的連接件繪制軟風管時，將顯示“選擇連接件”對話框，通過該對話框可以指定要使用的連接件。
在“類型選擇器”中，選擇與新風管要連入的管網相匹配的風管類型。
在功能區上，選擇放置選項。
在選項欄上，指定布局選項，然后單擊“應用”。
在功能區上，確認已選中“在放置時進行標記”，以自動標記風管。 然后在選項欄上指定下列標記選項：
目標 操作 修改標記方向 選擇“水平”或“垂直”。 載入其他標記 單擊“標記”。 在標記與風管之間包含引線 選擇“引線”。 修改引線的默認長度 在“引線”復選框右側的文本框中輸入值。 在繪圖區域中，單擊軟風管的起點。
在連接到現有風管時，可以單擊機械設備或風口上的連接件，也可以單擊現有管網的中心線，以指定風管的起點或終點。
有些構件具有多個連接件，這些連接件以疊層方式顯示。 在疊層的連接件繪制軟風管時，將顯示“選擇連接件”對話框，通過該對話框可以指定要使用的連接件。

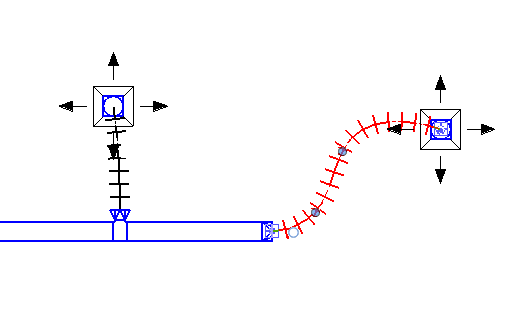

沿著您希望軟風管經過的路徑拖曳風管預覽的端點。
單擊風管彎曲所在位置的各個點。
單擊軟風管中的彎曲位置即可放置可用于重建軟風管形狀的頂點。 也可以使用軟風管關聯菜單中的選項來插入和刪除頂點。
單擊風口、風管管段或機械設備上的連接件，以指定軟風管的端點。
過渡件和 T 形三通會自動添加到風管系統中，以便于連接軟風管。
圓形風管圖元（剛性和柔體）在隱藏線視圖中使用中心線顯示。 對于風管管件，可以通過編輯族，添加模型線，然后將其子類別設置為中心線來替換默認中心線。
橢圓形和矩形風管圖元不在隱藏線視圖中使用中心線顯示。
默認情況下，在美式樣板中會禁用中心線。
