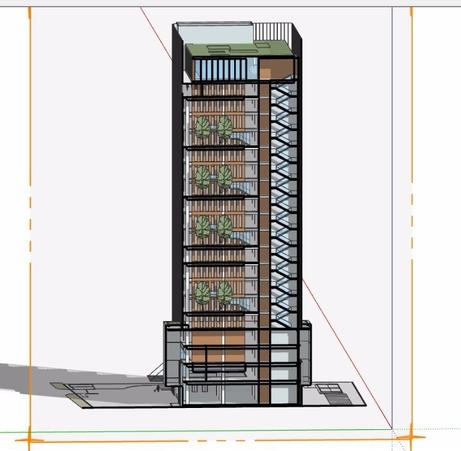

本文將介紹關于SketchUp中剖面技巧的教程。SketchUp是一款強大的三維建模軟件，它可以幫助用戶輕松地創建、編輯和共享三維模型。剖面技巧是在模型中創建剖面效果的重要方法之一，它可以用來展示建筑物、產品或其他物體的內部結構。通過本文的學習，您將掌握如何使用SketchUp的剖面工具，以及如何調整剖面的位置和屬性，從而實現模型的剖面效果。
1. 使用剖面工具
要使用SketchUp的剖面工具，在工具欄上選擇“工具”選項，然后點擊“沿剖面剖面”。接下來，您需要選擇要進行剖面的面或體積。您可以直接點擊要剖面的面或體積，或者使用畫面工具在模型中繪制一個剖面線。繪制剖面線的方法與繪制普通線條相同。
2. 調整剖面位置

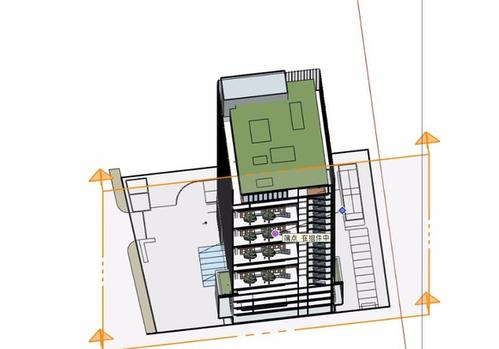

在選擇了要進行剖面的面或體積之后，SketchUp會自動在模型中創建一個剖面，并顯示一個控制手柄。您可以通過拖動控制手柄來調整剖面的位置。如果您想要將剖面移動到其他位置，只需點擊并拖動控制手柄即可。此外，您還可以使用箭頭鍵微調剖面的位置。
3. 調整剖面屬性
在創建了剖面之后，您可以通過選擇剖面工具欄上的“屬性”選項來調整剖面的屬性。在屬性窗口中，您可以更改剖面的材質、線條樣式、線條顏色等。您還可以選擇是否顯示剖面的截面輪廓。選擇“顯示輪廓”選項后，剖面將顯示其輪廓線，使其更加清晰可見。
4. 修改剖面的尺寸和比例
如果您希望調整剖面的尺寸和比例，您可以使用縮放工具。選擇縮放工具后，點擊剖面，然后拖動鼠標以調整剖面的大小。您還可以按住Shift鍵，然后拖動鼠標來保持剖面的比例不變。此外，您還可以使用“實體信息”窗口來輸入具體的尺寸數值，以調整剖面的大小。
5. 創建多個剖面
SketchUp允許您在模型中創建多個剖面。要創建多個剖面，您只需重復上述步驟即可。選擇要進行剖面的面或體積，然后使用剖面工具創建剖面。您可以根據需要創建任意數量的剖面，并調整它們的位置和屬性，以實現更復雜的剖面效果。
通過本文的學習，您已經掌握了如何使用SketchUp的剖面技巧，輕松實現模型的剖面效果。剖面技巧是SketchUp中非常實用的功能，可以幫助您展示模型的內部結構，讓您的設計更加生動和具有說服力。
