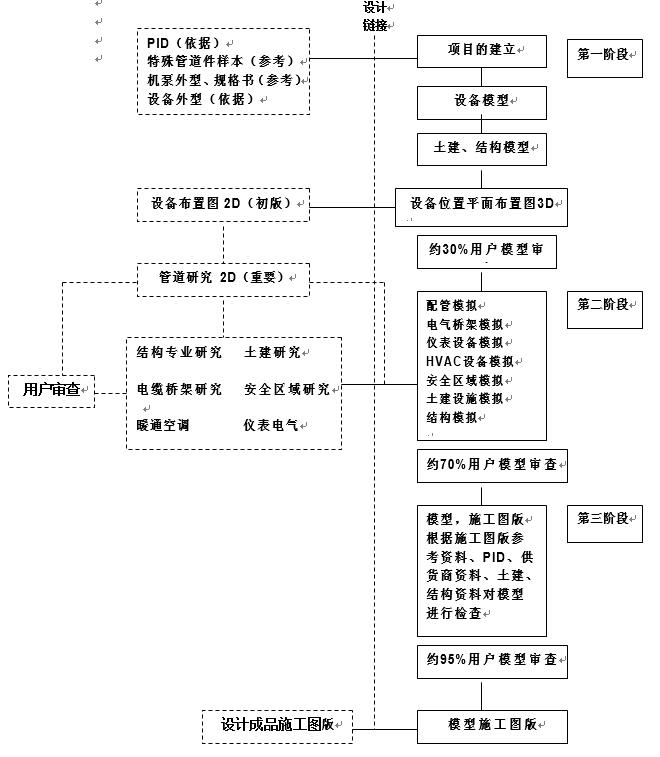

包含端口信息的對象允許管道連接至在其他程序（例如：AutoCAD MEP）中創建的對象。

制作管線所需的元件列表。

Web 圖形格式文件；這是一種基于項目中的 DWG 文件創建的壓縮文件格式。DWF 文件易于在 Web 上發布和查看。

由 VGP 工作組管理和開發的發電廠分類系統。KKS 通常與 DIN 2481 標準配合使用。

一個半透明的綠色三維實心長方體，用于定義正交視圖的邊界。

指明流向的符號，像一個箭頭。標志符號包含線號注釋。它位于 P&ID DIN 工具選項板的“非工程符號”選項卡上。

一組已連接的元件，通常同時放入圖形中。例如，水平儀部件可能包含一個儀表和五個閥門?？梢詮墓ぞ哌x項板放入一個部件，而不用單獨選擇每個元件。

AutoCAD Plant 3D 中的線，表示管線和信號線。

表示三維對象的二維圖形。管道等軸測是管道的單個管路的圖片表示，并可包含元件和標注細節。

另請參見管段圖形。

圖形上的視覺指示，指明線在相交的一側斷開。

根據夾點箭頭所示方向翻轉對象的夾點。

與元件關聯的文本；元件移動時它不會移動。但是，與該注釋關聯的數據會隨著元件更新。只有文本會斷開連接。注釋可以是非關聯注釋或關聯注釋。請參見“關聯注釋”。

確定管線特性更改的符號。在 KKS 位號標準中，固定標志用于確定特性（例如，單位編號或系統代碼）的更改。固定標志可以打開（無填充）或關閉（黑色填充）。打開的固定標志標記具有共同特性的組的邊界。關閉的固定標志確定管道子系統或管線支管的斷點。在使用打開或關閉的固定標志時，繪圖員必須手動更改超出打開固定標志邊界的線的特性。固定標志位于“DIN”工具選項板的“非工程符號”選項卡上。

用來標記元件的圖形、文本或帶有圖形的文本。文本值反映了元件的數據屬性值。關聯注釋示例：線 ID、閥門尺寸、儀表功能符號或設備信息標簽。元件移動時關聯注釋也會移動。

用于輸送液體的管狀物或空心圓柱體。

從三維模型創建的文件包含管線細節，通常用于生成等軸測圖形和 BOM 表。

將管道連接到結構的加工元件。

表示管線的制造子部件的圖形。

另請參見等軸測。

從其他來源（如項目特性、圖形特性或類別特性）獲取值的特性類型。

特性從其他來源（項目、圖形或類別的特性）獲取值的模式。

請參見“替代模式”和“僅初始化”。

一種管嘴類型，當管線連接到一臺設備時，該管嘴會自動在數據管理器中添加為一筆記錄。與其他管嘴類型不同，假定管嘴在圖形中不可見。

在元件第一次初始化時，將特性獲取限制為一次性事件的一種特性設置。如果將特性設置為僅初始化，它會從指定來源獲取值并立即更改為替代模式。

請參見“獲取”和“替代模式”。

在 Vault 項目中是指本地工作空間（某些項目文件不在本地工作空間中）。

圖形上的視覺指示，指明一條線環繞另一條線。

對象的類型。特別是 Plant 3D 或 P&ID 類別，例如管道、閥、管嘴或設備。

類別的特性，反映一個數據值。例如，“手動閥”類別類型可能有尺寸、等級庫和制造商屬性。“泵”類別類型可能有流向、TDH 和制造商屬性。

圖形中用于指明頁間或頁內線連接的圖形元素。可以從多個符號中進行選擇。

一種管道元件。特別是當它在管道等級庫或元件庫中表示時。

草圖線的流向?？梢允褂脛討B夾點控制流向箭頭的方向。

一種注釋樣式。多行屬性集，顯示已放置設備的選定數據值。對于每個設備元件，通常有一個設備信息標簽放在圖形頂部或圖形底部柵格中。

AutoCAD Plant 3D 中增強的輔助窗口；在表格中顯示數據。

可以修改獲取的特性時所位于的一種模式。設置為從其他源獲取值的特性，可以在“特性”選項板或數據管理器中從獲取模式切換到替代模式。

唯一確定元件的特性。

管線及其特性列表。

檢查圖形或項目中的錯誤和不一致，如未連接的元件、未終止的線等等。

線從一個項目圖形延續到另一個圖形時的 P&ID 圖形表示。

直接或間接用于測量、顯示或控制變量的設備或設備組合。

通過轉換一個或多個 AutoCAD 對象創建的管道支撐。

請參見“類別”。

擁有可放在線上的對齊夾點的元件。

以 90 度增量連接時的默認 AutoCAD Plant 3D 草圖線行為。

由文本和（可選）形狀組成的 AutoCAD 對象。在 AutoCAD Plant 3D 中，注釋用于顯示 P&ID 元件（包括設備、閥、線等等）的數據值。這些值以文本顯示。

將 AutoCAD 對象更改為 AutoCAD Plant 3D 元件或線；轉換的項目包含在數據報告中。

在創建元件時自動插入的注釋類型。請參見“注釋”和“關聯注釋”。
