Dynamo教程 | Dynamo技巧：如何獲取鏈接模型樓板邊界并生成房間？

發布于：2024-10-22 02:20:02
首頁/技術分享/Dynamo
收藏
941

BIM中文網

更多

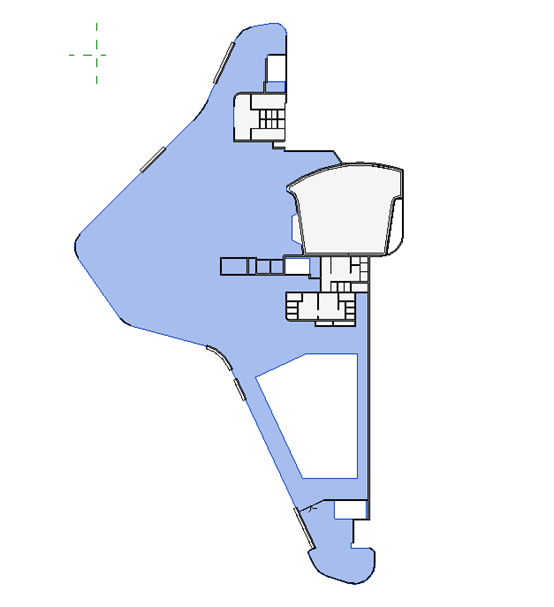

最近遇上個問題，鏈接的建筑模型無法正常生成房間，單獨畫房間分隔倒是可以，但一看這個邊界就被嚇住了，如下↓

Dynamo，Dynamo技巧
其實面積并不大，用拾取線的方式點選生成房間分隔也不會花很多時間，但還是想弄一個心理上更舒服的方式。畢竟dy搞，因本身對從鏈接模型直接獲取所需的房間邊界的方式之前沒有嘗試過，要花的時間肯定要大于手動（至少在當前的情況下），但為了一勞永逸，以防萬一，剛好也有這個時間、契機，那就搞吧~

要做這個事情，需要準備好2個節點包：Rhythm、BimorphNodes

Ps：好多實用的節點包的確基本都是下載量多的，最近dynamo中都沒法直接下包了（難受），不知道啥原因。有需要只能百度搜索Dynamo package，去網頁下了（哭）
 在找到本例的方式前，走了好多彎路，也發現了一些槽點（沒有批判的意思，畢竟每個人解決問題的方式有區別，開發不可能考慮到方方面面，也因此才有了像dy、gh這樣的插件，還不能滿足實際需要，那就個人再加入編程的東西）：
槽點1、當年辛辛苦苦畫的樓板邊界讓revit生成了樓板，dy卻不直接把這些線返回給你直接做二次編輯
槽點2、想直接生成房間分隔嗎？沒有~只有模型線
是的，dy中沒有或直接或間接生成房間分隔的方法（也可能是本人目前沒發現，以后發現了再來更吧~或者知道的兄弟姐妹來告訴我呀，高手總在黑暗中默默注視…）
 所以把線轉換為房間分隔的途徑宣告失敗，只能“曲線救國”了。焦頭爛額之際忽然靈光一閃——除了房間分隔，墻體封閉區域不一樣可以放置房間的？？（果然有時很明顯的方法反而會被忽略）
 好了那么接下來就是步驟了：
1、過濾出鏈接模型中的樓板


Dynamo，Dynamo技巧

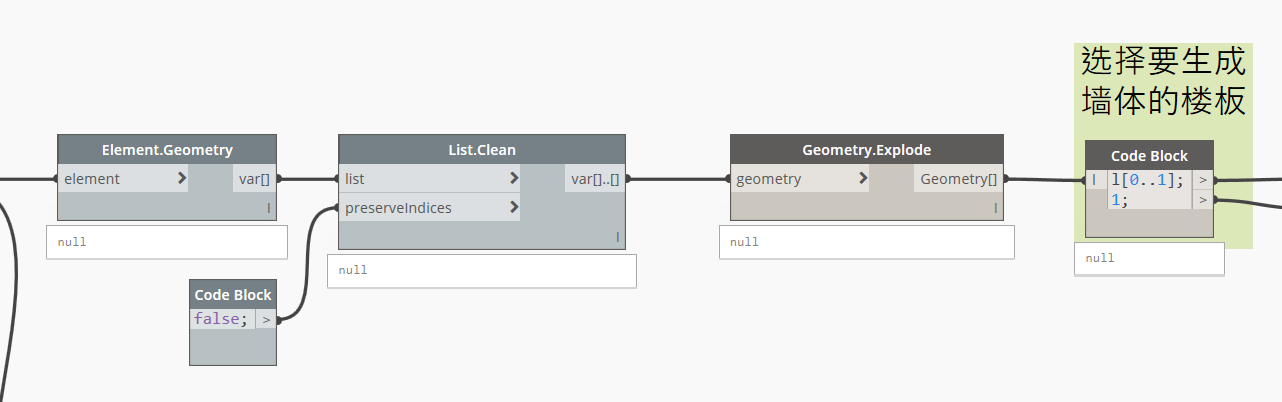

2、將樓板用explode炸開。通過“Element.Geometry”節點將樓板都轉換為了dy中的solid實體，solid沒有直接提取線的方法，所以將其炸開成面進而提取面的邊線


Dynamo，Dynamo技巧

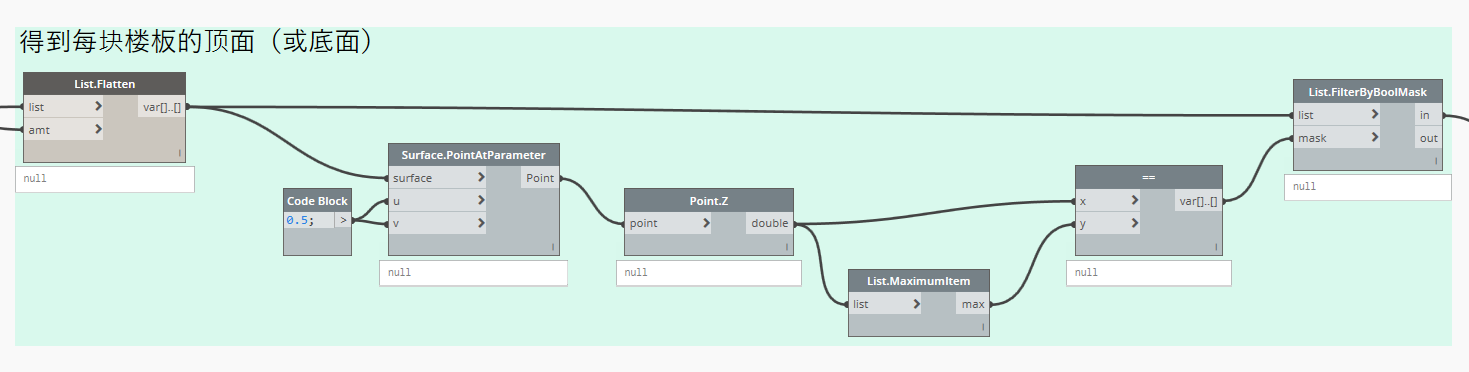

3、過濾出所有樓板中需要的面


Dynamo，Dynamo技巧

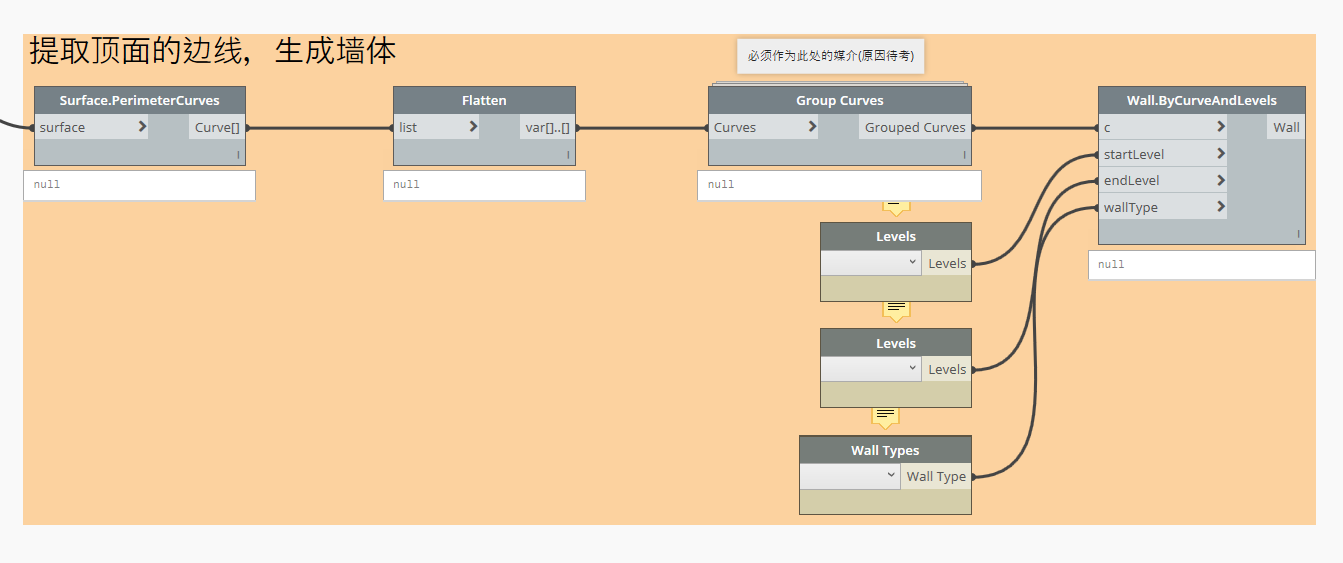

4、從面得到線，線生墻


Dynamo，Dynamo技巧

預覽最終會生成墻體的線條，可視化的好處就是可以隨時直觀的查看結果是否是自己最終想要的。調試完成，點運行，墻體生成，可以布置房間了~最后只需把這些墻體隱藏

不過還是很可惜不是房間分隔，雖說土建是鏈接，但這些為布置房間生成的墻體即使隱藏了也還是實實在在擺在那的，或多或少還是會給其他環節帶來一定的麻煩，利弊取舍在個人啦~

本文源自微信公眾號：記錄學習點滴

本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
