在Dynamo中運行與數組、數列等相關結點時，右鍵點擊結點，將出現“Lacing”的選項，其中默認有三種選項“Shortest，Longest和cross product”，這些選項對于創建數列有著非常重要的作用。以下就逐一對于這些概念做一個整體的說明：

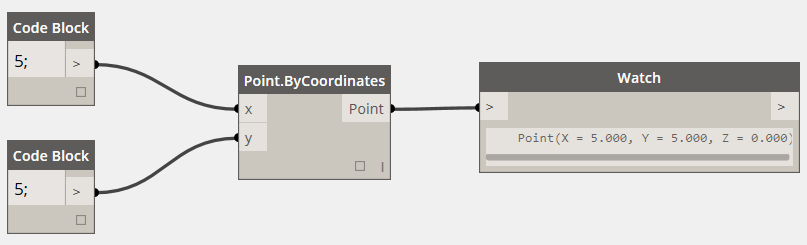

首先，如果我們想在Dynamo里創建一個點，用Point.ByCoordinates結點，那么大致是這樣子的：

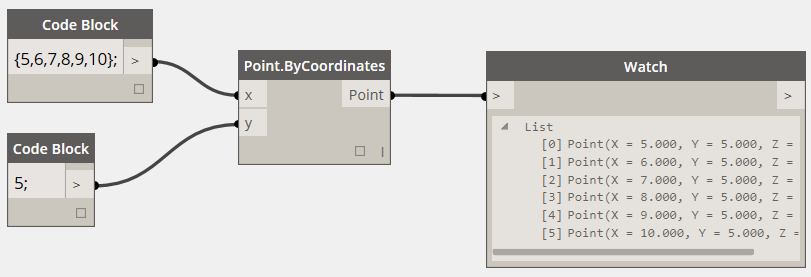

如果我們想創建一列點，它們的Y坐標都是5，而X坐標是從5到10，該怎么做呢（關于Code Block里如何定義數列，請見相關博文）：

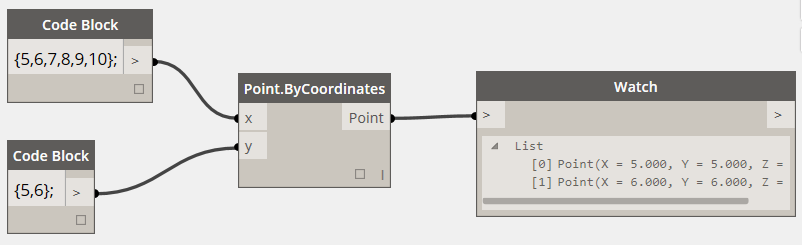

如果我們想創建二列點，它們的Y坐標是5和6，而X坐標同樣的是從5到10，該怎么做呢：

很奇怪吧，多加了一個Y值，竟然生成的點變少了 ！原因就是Point.ByCorridnates結點有一個“Lacing”選項。當輸入?yún)?shù)有兩個或兩個以上數組時，“Lacing”選項就會生效。默認的選項是“Shortest”。表示將輸入的數組元素依次序配對，并且只配對到最短的數組元素用完為止。

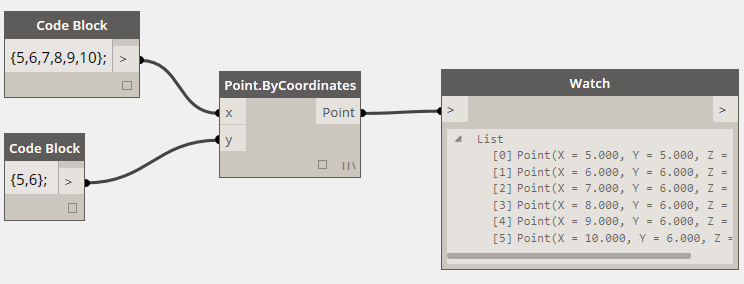

接下來，讓我們試試選擇“Longest”，會出現什么狀況呢？

我們發現，整個點陣的圖形變得非常奇怪：因為配對是這樣的，如果較短的數組用完了配對的元素，后面的配對始終用最后一個元素，直到最長的數組配對完所有元素：

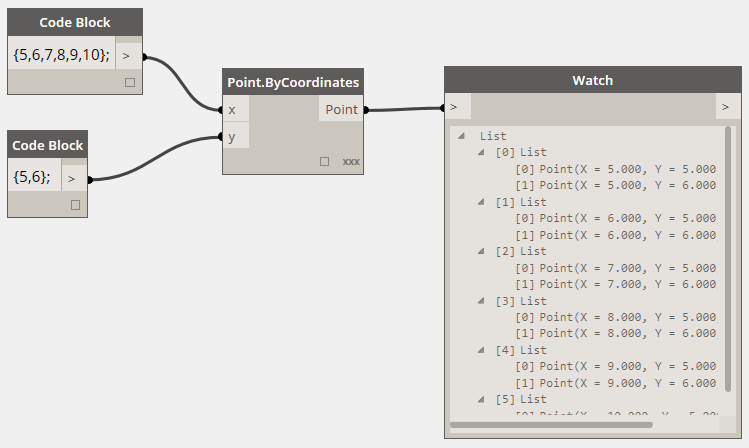

最后，讓我們試試選擇“Cross Product”，這就是我們想要的效果，即將兩個數組中的每個元素做兩兩配對，生成2×6共12個點：

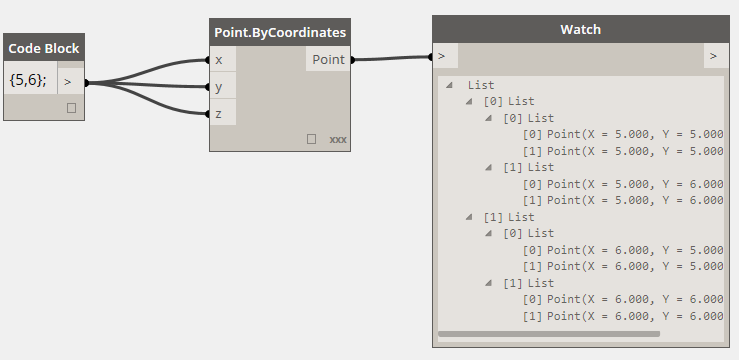

如果輸入了三個數組同時選用了“Cross Product”呢，當然，那就是一個三維點陣了：

再來看看創建線的效果，更直觀。

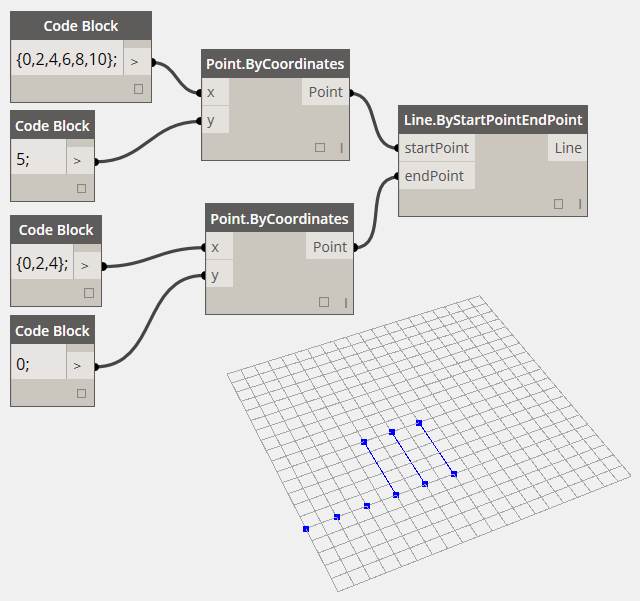

設置Line.ByStartPointEndPoint的Lacing選項為Shortest:

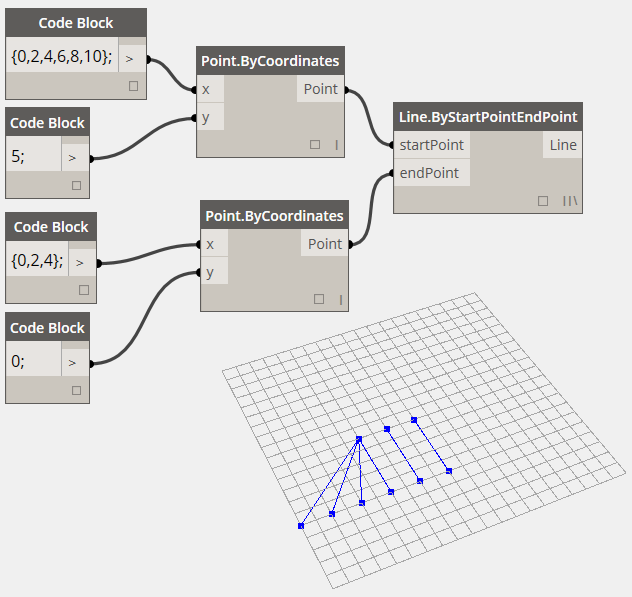

設置Line.ByStartPointEndPoint的Lacing選項為Longest:

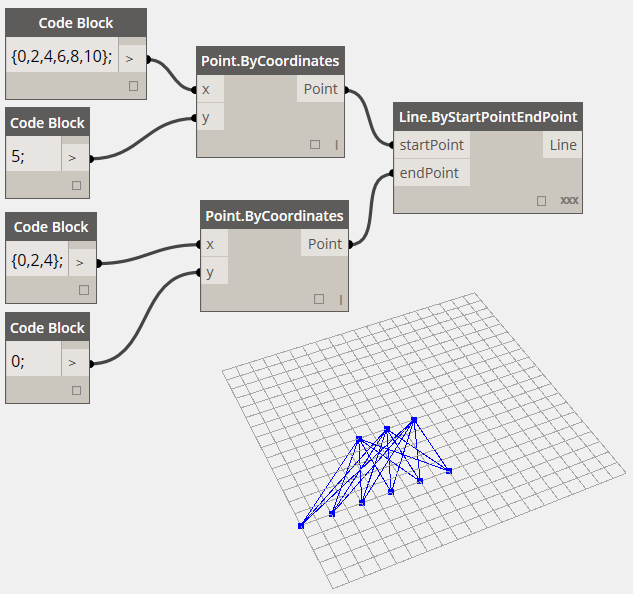

設置Line.ByStartPointEndPoint的Lacing選項為Cross Product:

通過以上的實例，相信大家已經對于Lacing的用法非常清楚了，在以后的案例創建中我們將反復用到這個相關的概念。
